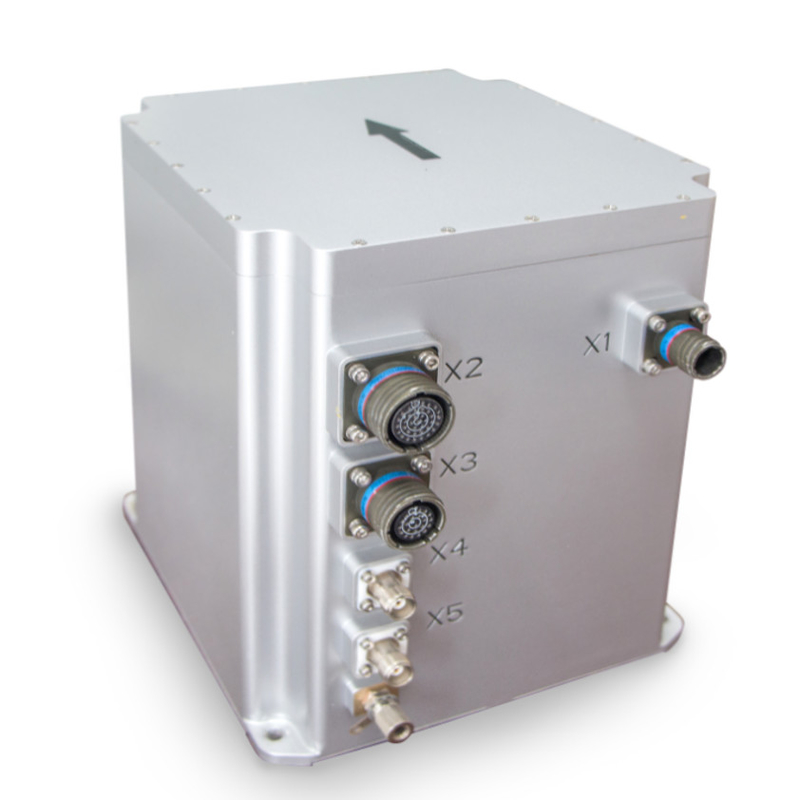

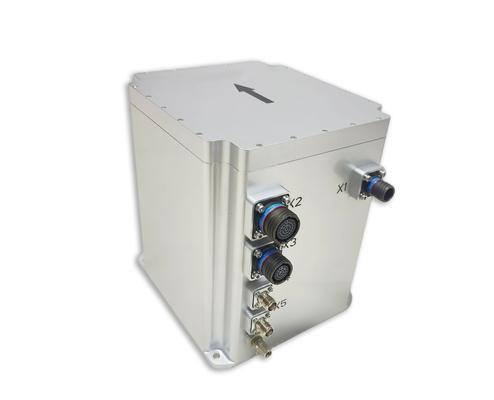

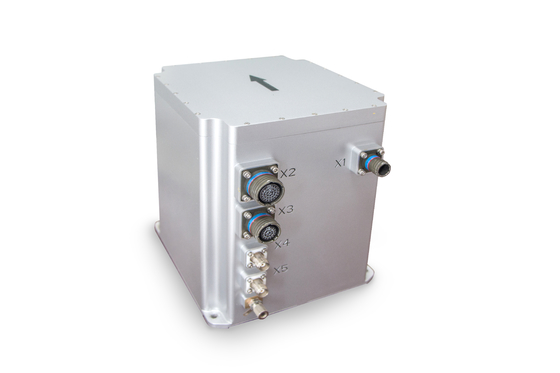

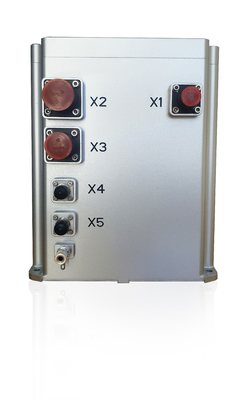

Ins500 κλειστή υψηλή ακρίβεια βρόχων συστημάτων ναυσιπλοΐας INS ινών

Name: Ins500 κλειστή υψηλή ακρίβεια βρόχων συστημάτων ναυσιπλοΐας INS ινών
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: INS500
Price: 5,000.00 USD
Availability: InStock

Ονομασία μάρκας:	Firepower
Αριθμός μοντέλου:	INS500
MOQ:	1
Όροι πληρωμής:	T/T
Ικανότητα εφοδιασμού:	100/month

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

ΚΙΝΑ

Πιστοποίηση:

CE ROHS

Ονομασία του προϊόντος:

σύστημα ναυσιπλοΐας

Ακριβότητα θέσης:

0.8nm/ώρα

Ακρίβεια επικεφαλής:

0.1°

Ακρίβεια στάσης:

0.03°

Ακριβότητα ταχύτητας:

0.1m/s ((RMS)

Σειρά γυροσκοπίων:

±400°/s

Σειρά επιταχυμέτρων:

±20 γρ

Συσκευασία λεπτομέρειες:

sponge+box

Δυνατότητα προσφοράς:

100/month

Επισημαίνω:

INS500 σύστημα ναυσιπλοΐας INS

Σύστημα ναυσιπλοΐας INS ινών

Κλειστός βρόχος συστημάτων ναυσιπλοΐας INS

Περιγραφή προϊόντος

INS500 Σύστημα Ναυσιπλοΐας Ίνας INS Κλειστού Βρόχου Υψηλής Ακρίβειας

Προδιαγραφές Προϊόντος

Χαρακτηριστικό	Τιμή
Όνομα προϊόντος	Σύστημα Ναυσιπλοΐας
Ακρίβεια τοποθέτησης	0.8nm/h
Ακρίβεια πορείας	0.1°
Ακρίβεια στάσης	0.03°
Ακρίβεια ταχύτητας	0.1m/s（RMS）
Εύρος γυροσκοπίου	±400°/s
Εύρος επιταχυνσιόμετρου	±20g

Περιγραφή Προϊόντος

Το σύστημα ολοκληρωμένης ναυσιπλοΐας ίνας INS500 διαθέτει γυροσκόπιο οπτικών ινών κλειστού βρόχου υψηλής ακρίβειας, επιταχυνσιόμετρο και πλακέτες δέκτη GNSS υψηλής τεχνολογίας. Μέσω πολλαπλών αλγορίθμων σύντηξης και αποκωδικοποίησης αισθητήρων, παρέχει πληροφορίες θέσης, ταχύτητας και θέσης ναυσιπλοΐας υψηλής ακρίβειας για την κάλυψη των απαιτήσεων μέτρησης και ελέγχου υψηλής ακρίβειας.

Τα κύρια πεδία εφαρμογής περιλαμβάνουν ενσωματωμένη λειτουργία αδρανειακής/δορυφορικής ναυσιπλοΐας και καθαρή αδρανειακή λειτουργία. Όταν το GNSS είναι άκυρο, μπορεί να εισέλθει σε καθαρή αδρανειακή λειτουργία (εάν η σύντηξη GPS δεν έχει πραγματοποιηθεί ποτέ μετά την ενεργοποίηση). Μετά την εκκίνηση, έχει ακριβή λειτουργία μέτρησης στάσης και μπορεί να εξάγει κλίση, κύλιση και πορεία.

Τεχνικές Προδιαγραφές

Στοιχεία	Συνθήκες Δοκιμής	Δείκτες A0	Δείκτες B0
Ακρίβεια τοποθέτησης	GNSS Έγκυρο, μοναδικό σημείο	1.2m(RMS)	1.2m(RMS)
Ακρίβεια τοποθέτησης	GNSS Έγκυρο, RTK	2cm+1ppm(RMS)	2cm+1ppm(RMS)
Διατήρηση θέσης (αποτυχία GNSS)		1.5nm/h(50%CEP),5nm/2h(50%CEP)	0.8nm/h(CEP),3.0nm/3h(CEP)
Ακρίβεια πορείας	Αυτο-αναζήτηση Βορρά	0.1°×sec(Lati), *Lati:γεωγραφικό πλάτος (RMS),10min	0.06°×sec(Lati), Στατική βάση 5 λεπτά ευθυγράμμιση; 0.03°×sec(Lati), Στατική βάση 5 λεπτά ευθυγράμμιση;*Lati:γεωγραφικό πλάτος (RMS)
Διατήρηση πορείας (αποτυχία GNSS)		0.05°/h(RMS),0.1°/2h(RMS)	0.02°/h(RMS),0.05°/3h(RMS)
Ακρίβεια στάσης	GNSS Έγκυρο	0.03°(RMS)	0.01°(RMS)
Διατήρηση στάσης (αποτυχία GNSS)		0.02°/h(RMS),0.06°/2h(RMS)	0.01°/h(RMS),0.03°/3h(RMS)
Ακρίβεια ταχύτητας	GNSS Έγκυρο, μοναδικό σημείο L1/L2	0.1m/s(RMS)	0.1m/s(RMS)
Διατήρηση ταχύτητας (αποτυχία GNSS)		2m/s/h(RMS),5m/s/2h(RMS)	0.8m/s/h(RMS),3m/s/3h(RMS)
Γυροσκόπιο οπτικών ινών	Εύρος μέτρησης	±400°/s	±400°/s
Γυροσκόπιο οπτικών ινών	Σταθερότητα πόλωσης	≤0.02°/h	≤0.01°/h
Επιταχυνσιόμετρο χαλαζία	Εύρος μέτρησης	±20g	±20g
Επιταχυνσιόμετρο χαλαζία	Σταθερότητα πόλωσης	≤50µg(10s Μέσος όρος)	≤20µg(10s平均)

Διασύνδεση επικοινωνίας

RS422: 6 τρόποι. Η ταχύτητα μετάδοσης κυμαίνεται από 9.6 KBPS έως 921.6 KBPS (προεπιλογή: 115.2 KBPS). Μέγιστη συχνότητα: 1000Hz (ακατέργαστα δεδομένα), προεπιλεγμένη συχνότητα: 200Hz
RS232: 1 τρόπος. Η ταχύτητα μετάδοσης κυμαίνεται από 9.6 KBPS έως 921.6 KBPS (προεπιλογή: 115.2 KBPS). Μέγιστη συχνότητα: 1000Hz (ακατέργαστα δεδομένα), προεπιλεγμένη συχνότητα: 200Hz

Φυσικά Χαρακτηριστικά

Χαρακτηριστικό	Προδιαγραφή
Τάση	24～36VDC
Κατανάλωση ρεύματος	≤30W
Διάσταση	199mm×180mm×219.5mm
Βάρος	6.5kg \| ≤7.5kg(μη αεροπορικό) ≤6.5kg (αεροπορικό προαιρετικό)

Προδιαγραφές περιβάλλοντος

Παράμετρος	Προδιαγραφή
Θερμοκρασία λειτουργίας	-40℃~+60℃
Θερμοκρασία αποθήκευσης	-45℃~+65℃
Δόνηση (με απόσβεση)	5~2000Hz,6.06g
Κρούση (με απορρόφηση κραδασμών)	30g,11ms

Αξιοπιστία

Παράμετρος	Προδιαγραφή
Διάρκεια ζωής	>15 χρόνια
Συνεχής χρόνος εργασίας	>24h
