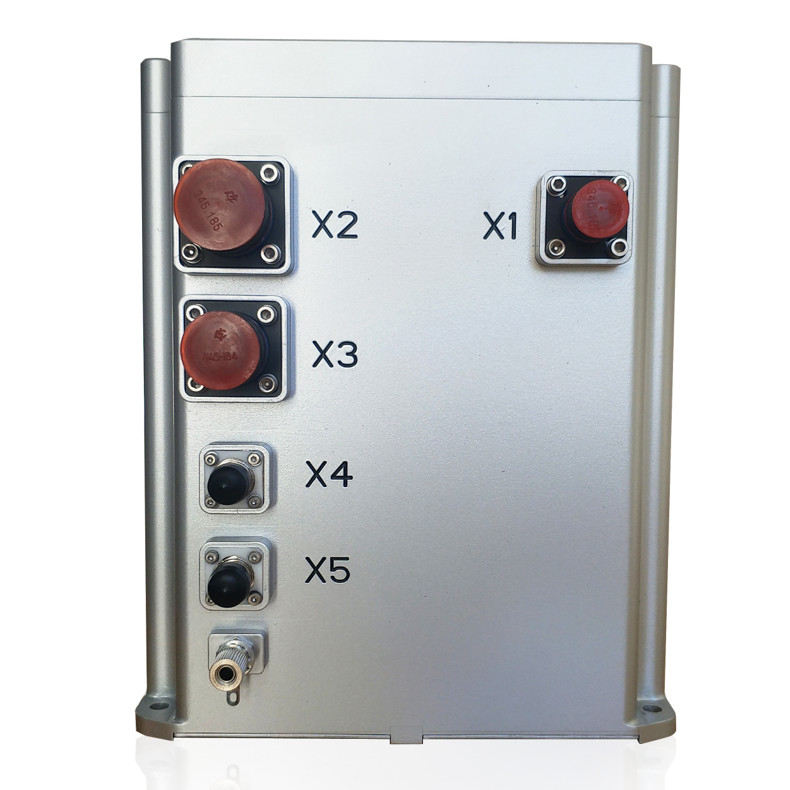

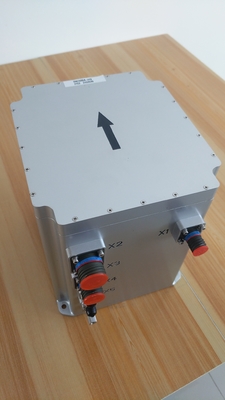

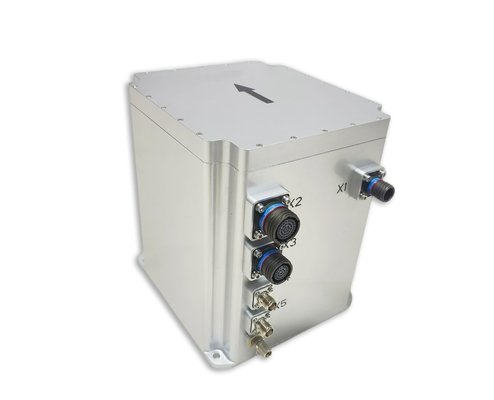

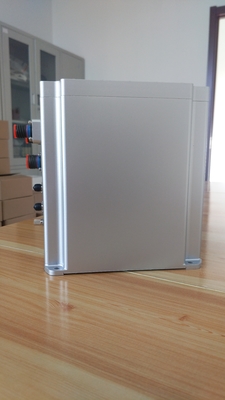

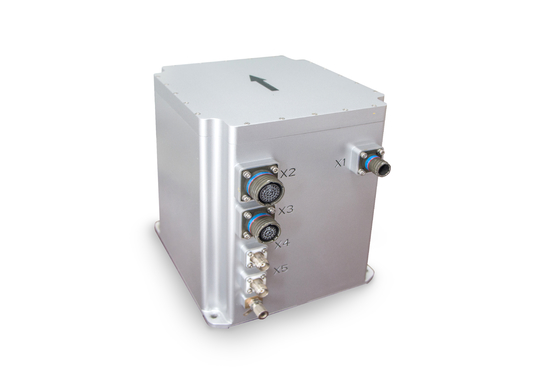

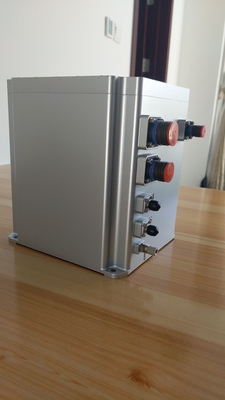

Υψηλός ακριβής αδρανής αισθητήρας αισθητήρων ναυσιπλοΐας ΠΣΤ με το ΠΣΤ
INS500 η ίνα ενσωμάτωσε το σύστημα ναυσιπλοΐας (το «INS») από τον κλειστό βρόχο βασισμένο στους πίνακες δεκτών γυροσκοπίων, επιταχυμέτρων και υψηλών σημείων GNSS οπτικών ινών υψηλής ακρίβειας, τη ναυσιπλοΐα μέσω της πολλαπλάσιας τήξης αισθητήρων και τον αλγόριθμο αποκωδικοποίησης, παρέχει τη θέση ναυσιπλοΐας υψηλής ακρίβειας, την ταχύτητα και τις πληροφορίες θέσης, όπως καλύψτε την απαίτηση της μέτρησης και του ελέγχου υψηλής ακρίβειας, και οι κύριοι τομείς εφαρμογής περιλαμβάνουν: Το σύστημα έχει τον αδρανή/δορυφορικό ενσωματωμένο τρόπο ναυσιπλοΐας και τον καθαρό αδρανή τρόπο.
Όταν GNSS είναι άκυρο, μπορεί να εισαγάγει τον καθαρό τρόπο αδράνειας (δηλαδή η τήξη ΠΣΤ δεν έχει πραγματοποιηθεί ποτέ αφότου ανοίγεται η δύναμη, εάν η τήξη χάνεται πάλι, αυτό ανήκει στον ενσωματωμένο τρόπο ναυσιπλοΐας). Μετά από να αρχίσει, έχει την ακριβή λειτουργία μέτρησης τοποθέτησης, μπορεί παραγωγή να ρίξει τη σειρά μαθημάτων ρόλων, και η καθαρή αδράνεια μπορεί στατική βόρεια αναζήτηση.
| Στοιχεία | Όροι δοκιμής | A0Indicators | B0Indicators |
| Ακρίβεια προσδιορισμού θέσης | GNSSValid, ενιαίο σημείο | 1.2m (RMS) | 1.2m (RMS) |
| GNSSValid, RTK | 2cm+1ppm (RMS) | 2cm+1ppm (RMS) | |
| Εκμετάλλευση θέσης (αποτυχία GNSS) | 1.5nm/h (50%CEP), 5nm/2h (50%CEP) | 0.8nm/h (CEP), 3.0nm/3h (CEP) | |
| Ακρίβεια τίτλων | Βορράς-seekingit-βόρεια μόνος |
0.1°×sec (Lati), *Lati: γεωγραφικό πλάτος (RMS), 10min |
0.06°×sec (Lati), στατική ευθυγράμμιση βάσεων 5min 0.03°×sec (Lati), στατική ευθυγράμμιση βάσεων 5min *Lati: γεωγραφικό πλάτος (RMS) |
| Κράτηση σειράς μαθημάτων (αποτυχία GNSS) | 0.05°/h (RMS), 0.1°/2h (RMS) | 0.02°/h (RMS), 0.05°/3h (RMS) | |
| Ακρίβεια τοποθέτησης | GNSS έγκυρο | 0.03° (RMS) | 0.01° (RMS) |
| Εκμετάλλευση τοποθέτησης (αποτυχία GNSS) | 0.02°/h (RMS), 0.06°/2h (RMS) | 0.01°/h (RMS), 0.03°/3h (RMS) | |
| Ακρίβεια ταχύτητας | GNSS έγκυρο, ενιαίο pointL1/L2 | 0.1m/s (RMS) | 0.1m/s (RMS) |
| Διατήρηση ταχύτητας (αποτυχία GNSS) | 2m/shipping και χειριμένος (RMS), 5m/s/2h (RMS) | 0.8m/shipping και χειριμένος (RMS), 3m/s/3h (RMS) | |
| Οπτικό γυροσκόπιο ινών | Μέτρηση της σειράς | ±400°/s | ±400°/s |
| Προκατειλημμένη σταθερότητα | ≤0.02°/h | ≤0.01°/h | |
| Flexibleaccelerometer χαλαζία | Μέτρηση της σειράς | ±20g | ±20g |
| Προκατειλημμένη σταθερότητα | ≤50µg (μέσος όρος 10s) | ≤20µg (10s 平均) | |
| Διεπαφή επικοινωνίας | RS422 | 6waysThe baud σειρές ποσοστού από 9,6 KBPS σε 921,6 KBPS. Το baud προεπιλογής ποσοστό είναι 115,2 KBPSThe που η μέγιστη συχνότητα είναι 1000Hz (ακατέργαστα στοιχεία), και η συχνότητα προεπιλογής είναι 200Hz | |
| RS232 | σειρές 1 baud wayThe ποσοστού από 9,6 KBPS σε 921,6 KBPS. Το baud προεπιλογής ποσοστό είναι 115,2 KBPSThe που η μέγιστη συχνότητα είναι 1000Hz (ακατέργαστα στοιχεία), και η συχνότητα προεπιλογής είναι 200Hz | ||
| Ηλεκτρικά χαρακτηριστικά | Τάση | 24~36VDC | |
| Κατανάλωση ισχύος | ≤30W | ||
| Δομικά χαρακτηριστικά | Διάσταση | 199mm×180mm×219.5mm | |
| Βάρος | 6.5kg | ≤7.5kg (μη-αεροπορία) ≤6.5kg (αεροπορία προαιρετική) | |
| Περιβάλλον | Θερμοκρασία εργασίας | -40℃~+60℃ | |
| Θερμοκρασία αποθήκευσης | -45℃~+65℃ | ||
| Δόνηση (με την απόσβεση) | 5~2000Hz, 6.06g | ||
| Αντίκτυπος (με την απορρόφηση κλονισμού) | 30g, 11ms | ||
| Αξιοπιστία | Διάρκεια ζωής | >15years | |
| Συνεχής χρόνος απασχόλησης | >24h | ||
