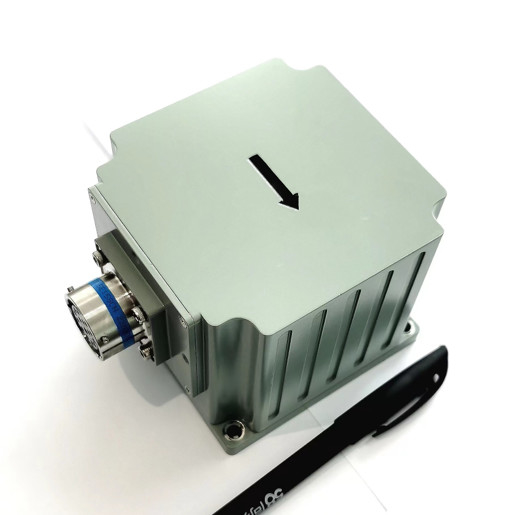

Ενσωματωμένο σύστημα αδρανειακής πλοήγησης κλειστού βρόχου οπτικής ίνας Mobile Measurement

Name: Ενσωματωμένο σύστημα αδρανειακής πλοήγησης κλειστού βρόχου οπτικής ίνας Mobile Measurement
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: GI300F
Price: 5,000.00 USD
Availability: InStock

Ονομασία μάρκας:	Firepower
Αριθμός μοντέλου:	GI300F
MOQ:	1
τιμή:	Διαπραγματεύσιμα
Όροι πληρωμής:	T/T
Ικανότητα εφοδιασμού:	500/month

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

ΚΙΝΑ

Πιστοποίηση:

CE ROHS

Προϊόν:

ΟΜΙΧΛΗΣ

Ακρίβεια επικεφαλίδας:

0.1°

Ακρίβεια στάσης:

0,02° (RMS)

Σειρά γυροσκοπίων:

±400°/s

μηδενική σταθερότητα μεροληψίας:

≤100 μg

Σειρά επιταχυμέτρων:

±20 γρ

Συσκευασία λεπτομέρειες:

sponge+carton

Δυνατότητα προσφοράς:

500/month

Επισημαίνω:

Σύστημα αδρανειακής πλοήγησης κλειστού βρόχου

σύστημα αδρανειακής πλοήγησης FOG INS

Σύστημα αδρανειακής πλοήγησης υψηλής ακρίβειας

Περιγραφή προϊόντος

Σύστημα ολοκληρωμένης πλοήγησης με κλειστό βρόχο οπτικών ινών Σύστηματα κινητής μέτρησης υψηλής ακρίβειας

Το ενσωματωμένο σύστημα πλοήγησης με οπτική ίνα GI300F-INS βασίζεται σε γυροσκόπιο και επιταχυνόμετρο με κλειστό βρόχο με υψηλό κόστος,και υλοποιείται μέσω πολυαισθητήρα σύντηξης και αλγόριθμο υπολογισμού πλοήγησης, η οποία πληροί τις απαιτήσεις για ακριβή μέτρηση των πληροφοριών στάσης, πορείας και θέσης στους τομείς εφαρμογής των κινητών συστημάτων μέτρησης μεσαίας και υψηλής ακρίβειας,μεσαία και μεγάλα UAV, κλπ.

Σχέδιο	Προϋποθέσεις δοκιμής	Δείκτες
Ακριβότητα θέσης	Εξωτερικό GNSS έγκυρο, ενιαίο σημείο	Καλύτερη από την εξωτερική δορυφορική ακρίβεια θέσης
	Εξωτερικό GNSS έγκυρο, RTK	Καλύτερη από την εξωτερική δορυφορική ακρίβεια θέσης
	Καθαρή αδράνεια στην οριζόντια θέση1	80m/5min ((CEP) 500 μέτρα / 10 λεπτά (CEP) 1.5nm/30min ((CEP)
	Διατήρηση οριζόντιας θέσης συνδυασμού ταχύτητας αέρος2	00,8nm/30min (CEP)
Ακριβότητα πορείας	Μία κεραία (RMS)	0.1°3
	Διπλή κεραία (RMS)	0.2 °/L (L = μήκος βάσης) (RMS)
	Διατήρηση πορείας (RMS)	0.2°/30min ((RMS),0.5°/h
	Ακριβότητα αναζήτησης αυτο-βόρειου (RMS)	0.2 ° SecL, διπλή ευθυγράμμιση θέσης για 15 λεπτά 1.0 ° SecL, ευθυγράμμιση μίας θέσης 5-10 λεπτά
Ακριβότητα στάσης	Το GNSS ισχύει	00,02° ((RMS)
Ακριβότητα στάσης	Κράτηση στάσης (αποτυχία GNSS)	0.2°/30min ((RMS),0.5°/h ((RMS)
Ακριβότητα ταχύτητας	Ισχύει το GNSS, ενιαίο σημείο L1/L2	0.1m/s ((RMS)
Γυροσκόπιο	Πεδίο μέτρησης	± 400°/s
Γυροσκόπιο	Μηδενική σταθερότητα προκατάληψης	≤ 0,3°/h
Επιταχυνόμετρο	Πεδίο μέτρησης	± 20g
Επιταχυνόμετρο	Μηδενική σταθερότητα προκατάληψης	≤ 100μg
Φυσικές διαστάσεις και ηλεκτρικά χαρακτηριστικά	Τετάρτη	9-36V συνεχής
	Κατανάλωση ενέργειας	≤ 12W (σταθερή κατάσταση)
	Διασύνδεση	Δύο κανάλια RS232, ένα κανάλι RS422, ένα κανάλι PPS (επίπεδο LVTTL/422)
	Μέγεθος	92.0 mm × 92,0 mm × 81,0 mm (L, W, H)
	Βάρος	≤1,2 kg
Περιβαλλοντικά χαρακτηριστικά	Θερμοκρασία λειτουργίας	-40°C~+60°C
	Θέρμανση αποθήκευσης	-45°C~+70°C
	Δονήσεις	5 ~ 2000Hz, 6,06 G (με αποσβεστήρα)
	Επιπτώσεις	30g, 11 ms (με σοκ)
	Ζωή	> 15 έτη
	Διαρκής εργάσιμος χρόνος	> 24 ώρες
Περιορισμός ύψους ≤ 5000 m
Όριο ταχύτητας ≤ 500m/s
Σημείωση: Η ευθυγράμμιση είναι έγκυρη· Για χρήση στον αέρα, υπάρχει ελιγμός στροφής πριν από τον συνδυασμό ταχύτητας και η δοκιμή λαμβάνει ως παράδειγμα την ταχύτητα πτήσης 150 km/h. Οι συνθήκες επιβατών πρέπει να είναι κινητές.
