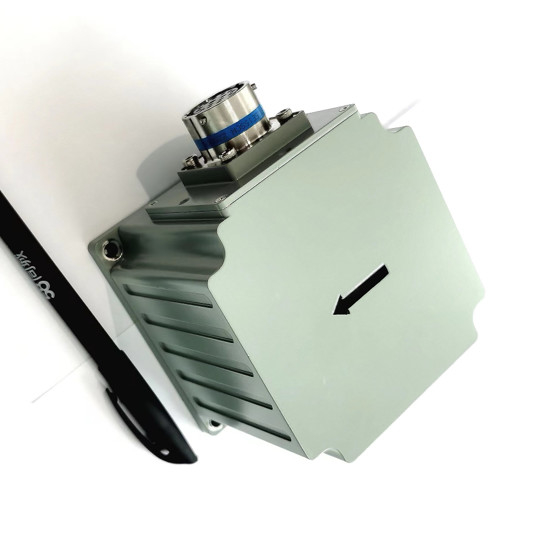

Αισθητήρας αδρανειακής πλοήγησης δυναμικής μέτρησης για ακριβή θέση στάσης

Αδρανειακό σύστημα πλοήγησης Αισθητήρας Ακριβής Θέση Δυναμική Μέτρηση

Κύριες λειτουργίες

Το σύστημα διαθέτει αδρανειακή/δορυφορική ενσωματωμένη λειτουργία πλοήγησης και καθαρή αδρανειακή λειτουργία.

Στη λειτουργία ενσωματωμένης πλοήγησης αδρανειακής/δορυφόρου, οι πληροφορίες δορυφορικής θέσης που λαμβάνονται από τον εξωτερικό δέκτη GNSS μπορούν να χρησιμοποιηθούν για ενσωματωμένη πλοήγηση και μπορούν να εξάγονται οι πληροφορίες βήματος, κύλισης, πορείας, θέσης, ταχύτητας, χρόνου και άλλες πληροφορίες του φορέα.Μετά την απώλεια του σήματος, εξάγεται η θέση, η ταχύτητα και η στάση που υπολογίζονται με αδράνεια, στην οποία το βήμα και το ρολό απαιτείται να είναι ακριβή, η λειτουργία διατήρησης πορείας είναι διαθέσιμη σε σύντομο χρονικό διάστημα και η ακρίβεια τοποθέτησης σε επίπεδο μετρητή είναι διαθέσιμη σε μικρό χρονικό διάστημα.

Αφού ξεκινήσει η καθαρή αδρανειακή λειτουργία (δηλαδή, η σύντηξη GPS δεν έχει πραγματοποιηθεί ποτέ μετά την ενεργοποίηση, και αν χάσει ξανά το κλείδωμα μετά τη σύντηξη, ανήκει στην ενσωματωμένη λειτουργία πλοήγησης), έχει τη λειτουργία ακριβούς μέτρησης στάσης, μπορεί εξάγετε την επικεφαλίδα pitch and roll και η καθαρή αδρανειακή λειτουργία μπορεί να βρει τον βορρά στατικά.

Μέγεθος:

Το ολοκληρωμένο σχέδιο σχεδίασης υιοθετείται για την αδρανειακή μονάδα μέτρησης και το περίγραμμα του συστήματος φαίνεται στο παρακάτω σχήμα.

Η συνολική διάσταση του συστήματος είναι 92,0 mm × 92,0 mm × 81,0 mm (μήκος × πλάτος × ύψος).

Ηλεκτρική διεπαφή

Το σύστημα διαθέτει 1 εξωτερικό βύσμα:

α) Διασύνδεση τροφοδοσίας και επικοινωνίας X1.

β) Το ένα άκρο ενός καλωδίου συνδέεται στο X1 και το άλλο άκρο χωρίζεται σε ένα κόκκινο και μαύρο κλιπ τροφοδοσίας και σε τρεις σειριακές θύρες, οι οποίες είναι COM1 ~ COM3, όπου COM1 είναι RS422, COM2 και COM3 είναι RS232.Το COM 1 μπορεί να χρησιμοποιηθεί για την αποστολή της εντολής λειτουργίας λειτουργίας.
