500°/S εύρος οπτικών ινών Γυροτροχία ενός άξονα Γυροτροχιακό αισθητήρα μικρού μεγέθους ομίχλη

500°/S Range Gyro Sensor Ένα άξονα Gyro Rate Sensor Χαμηλό κόστος Μικρό μέγεθος FOG

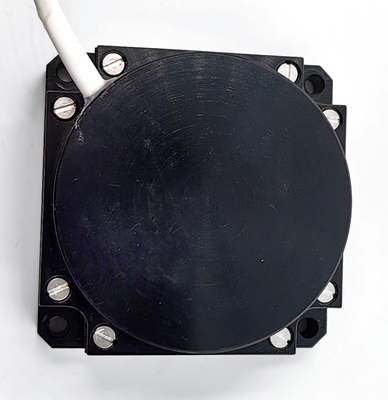

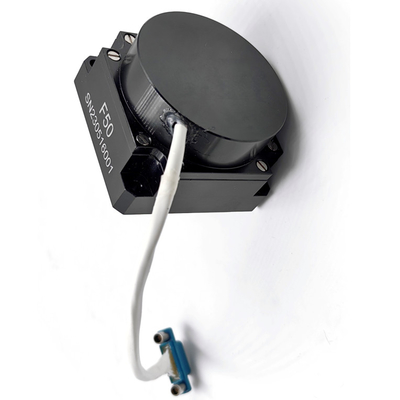

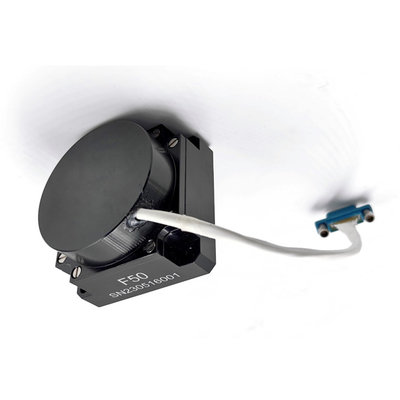

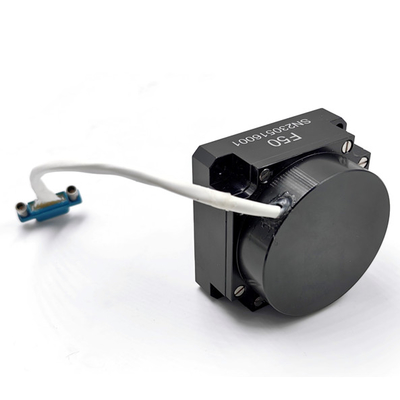

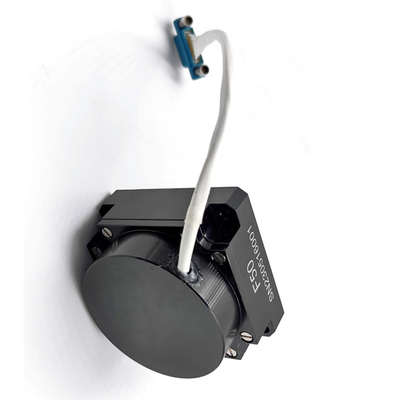

Εισαγωγή

Το προϊόν αυτό είναι ένας αισθητήρας αδρανειακού γωνιακού ρυθμού που βασίζεται στο οπτικό φαινόμενο Sagnac, το οποίο χρησιμοποιείται για τη μέτρηση του γωνιακού ρυθμού του φορέα κατά μήκος του ευαίσθητου άξονα του προϊόντος.Η μονάδα αισθητήρα γωνιακής ταχύτητας του προϊόντος είναι ένα δαχτυλίδι οπτικών ινών, υιοθετείται ένα ψηφιακό κύκλωμα ανίχνευσης κλειστού βρόχου για την εξαγωγή της διαφοράς οπτικής διαδρομής του φωτός που διαδίδεται με την κατεύθυνση των ρολογιών και με την αντίστροφη κατεύθυνση του ρολογιού, που προκαλείται από την εξωτερική φυσική γωνιακή ταχύτητα,που ανιχνεύεται από το δαχτυλίδι οπτικών ινών, και εν τω μεταξύ ένα σήμα τάσης που μετατρέπεται από ένα σήμα διαφοράς οπτικής διαδρομής υποβάλλεται σε ανατροφοδότηση και έλεγχο κλειστού βρόχου, έτσι ώστε να πραγματοποιείται η διαμόρφωση και η αποδιαμόρφωση του σήματος,και επιτυγχάνεται ο σκοπός της ανίχνευσης σήματος γωνιακής ταχύτητας.

Το προϊόν αυτό αποτελείται από μια οπτική μονάδα ανίχνευσης γωνιακής ταχύτητας και μια μονάδα ανίχνευσης σήματος, που παρέχει πληροφορίες γωνιακής αύξησης ενός άξονα και πληροφορίες εσωτερικής θερμοκρασίας.

Τα προϊόντα είναι κυρίως κατάλληλα για εφαρμογές όπως συστήματα αδρανειακής πλοήγησης μεσαίας ακρίβειας, συστήματα θέσης και προσανατολισμού και συστήματα σταθεροποίησης σερβο.

Βασικές παραμέτρους

Ηλεκτρική τροφοδοσία

Τα κύρια συστατικά του προϊόντος είναι τα ακόλουθα:

1. Η μονάδα οπτικής διαδρομής αποτελείται από φωτεινή πηγή SLD, οπτική ίνα re, ενσωματωμένο οπτικό διαμορφωτή φάσης, σύνδεσμο οπτικών ινών και οπτικό ανιχνευτή.
2. Η μονάδα κυκλώματος αποτελείται από κυκλώμα κίνησης φωτεινής πηγής και πλακέτα κυκλώματος εντοπισμού και ελέγχου σήματος.
3. Διαρθρωτικά μέρη γυροσκόπου.

Συνολική διάσταση (mm): 50 ± 0,1 × 50 ± 0,1 × 32 ± 0,1 (L × W × H) ·

Μέγεθος εγκατάστασης (mm): 43 ± 0,1 × 43 ± 0,1 (L × W), Φ3,2 mm × 4, όπως στο σχήμα.

Προφυλάξεις

Οι σχετικές σημειώσεις είναι οι ακόλουθες:

1. Προκειμένου να αποφευχθεί η βλάβη της απόδοσης του γυροσκόπου και να μειωθεί η διάρκεια ζωής του γυροσκόπου,δεν πρέπει να πραγματοποιούνται συχνές λειτουργίες ενεργοποίησης και απενεργοποίησης στο πλαίσιο της χρήσης του γυροσκόπου..
2. Πριν ενεργοποιηθεί το γυροσκόπιο,το σύστημα τροφοδοσίας ηλεκτρικής ενέργειας πρέπει να ελέγχεται ώστε να διασφαλίζεται ότι δεν υπάρχει βραχυκυκλώμα μεταξύ των ηλεκτρικών σημείων της τροφοδοσίας και μεταξύ του περιβλήματος του γυροσκόπου και των ηλεκτρικών σημείων;
3. Σε περίπτωση μη φυσιολογικής λειτουργίας του προϊόντος, πρέπει να ζητείται η γνώμη του κατασκευαστή.
4. Το γυροσκόπιο οπτικών ινών είναι ένα όργανο ακρίβειας, επομένως πρέπει να το χειρίζεστε με προσοχή κατά τη χρήση και τη μεταφορά του.
5. Πρέπει να διασφαλίζονται οι σωστές γραμμές σήματος εισόδου και εξόδου του προϊόντος και οι γραμμές τροφοδοσίας ηλεκτρικής ενέργειας·
6. Απαιτείται να λαμβάνονται αντιστατικά μέτρα κατά τη διαδικασία επαφής με το προϊόν·
7. Η ένταση του μαγνητικού πεδίου γύρω από την τοποθεσία του προϊόντος πρέπει να είναι μικρότερη από 1G.

F50A FOB MANUAL.pdf
