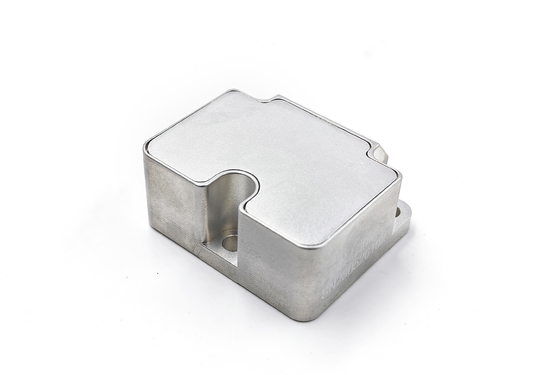

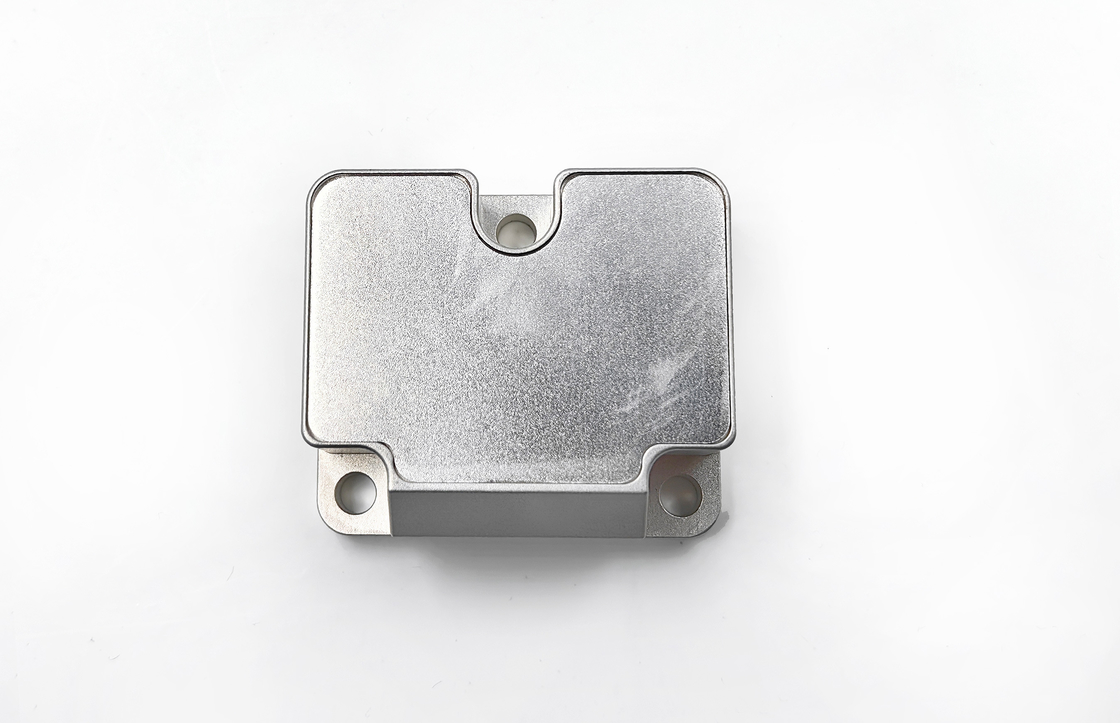

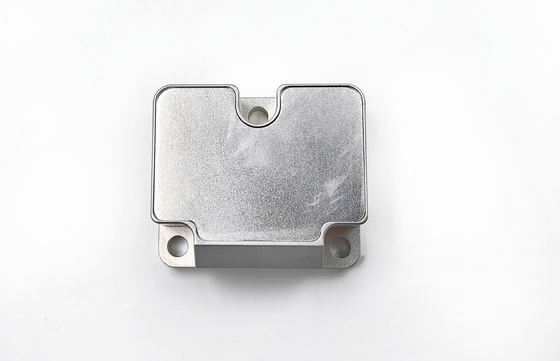

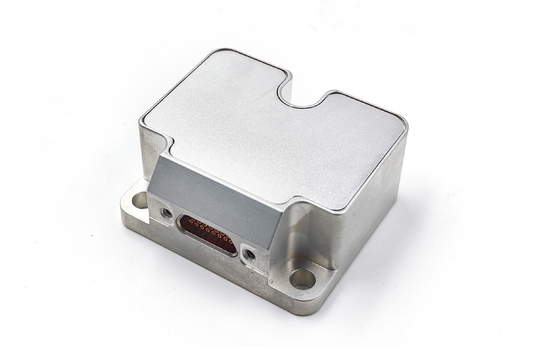

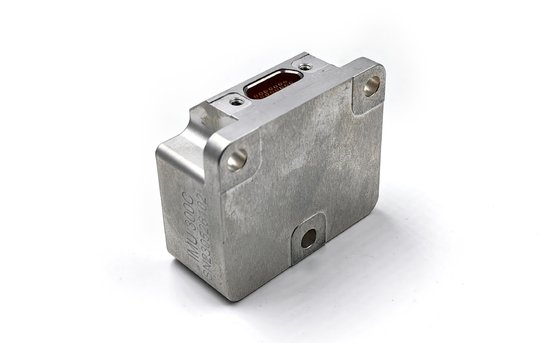

RS422 Αισθητήρας IMU 500o/s Ζυροκύκλος 16g επιταχυνόμετρος

RS422 Αισθητήρας IMU 500o/s Ζυροκύκλος 16g επιταχυνόμετρος

Ονομασία μάρκας:	AVIC
Αριθμός μοντέλου:	ΜΜΟ300C
MOQ:	1
τιμή:	Διαπραγματεύσιμα
Όροι πληρωμής:	T/T,L/C
Ικανότητα εφοδιασμού:	500/μήνα

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

CE ROHS

Όνομα προϊόντος:

Μονάδα μέτρησης αδράνειας

εύρος μέτρησης γυροσκοπίου:

±500º/s

γυροσκόπιο Μηδενική σταθερότητα πόλωσης:

00,3 βαθμοί/ώρα

Γωνιακή τυχαία βόλτα:

0.06deg/√h

Σειρά επιταχυμέτρων:

16G

προκατειλημμένη σταθερότητα της ACC:

0.02mg

Συντελεστής κλίμακας:

0.02%FS

Εύρος ζώνης:

200Hz

Παραγωγή:

RS422

Συσκευασία λεπτομέρειες:

σφουγγάρι/κουτί

Δυνατότητα προσφοράς:

500/μήνα

Επισημαίνω:

RS422 αισθητήρας IMU με γυροσκόπηση

Διάστημα επιταχυνόμετρου IMU 16g

500o/s αισθητήρας ζυγίσματος RS422

Περιγραφή προϊόντος

Έξοδος RS422 Αισθητήρας Αδράνειας Έξι Εξόδων Αναλογικός του STIM300

Ηλεκτρική Διεπαφή

Η ηλεκτρική σύνδεση του προϊόντος IMU300C-A0-IMU είναι J30J-15 TJL, με τον ακόλουθο ορισμό επαφής:

Αριθμός ραφής	Όνομα	Τύπος	Σημείωση
1	TxD-	Έξοδος	RS422
2	RxD-	Είσοδος	RS422
3	TST_1	Έξοδος
4	TOV_1	Έξοδος
5	RST	Είσοδος
6	GND	Είσοδος
7	Ανταλλακτικό
8	VCC_5V	Πηγή ενέργειας	+5v
9	TxD+	Έξοδος	RS422
10	RxD+	Είσοδος	RS422
11	ExtTrig	Είσοδος	Συγχρονισμένη είσοδος 5V
12	GND	Είσοδος
13	GND	Είσοδος
14	Ανταλλακτικό
15	GND	Γείωση ισχύος

Χαρακτηριστικά Προϊόντος

Ψηφιακό γυροσκόπιο τριών αξόνων:
- Δυναμική περιοχή μέτρησης ± 500º/s
- Σταθερότητα μηδενικής προκατάληψης: 3 °/H (GJB, 10s), 0.3 °/H (ALLAN)
Ψηφιακό επιταχυνσιόμετρο τριών αξόνων:
- Δυναμική περιοχή μέτρησης ± 16 G
- Σταθερότητα μηδενικής προκατάληψης: 0.1mg (GJB, 10S), 0.02mg (ALLAN)
Υψηλή αξιοπιστία: MTBF > 20000h
Εγγυημένη ακρίβεια σε όλο το εύρος θερμοκρασίας (-40℃ ~ 80℃): ενσωματωμένος αλγόριθμος βαθμονόμησης και αντιστάθμισης θερμοκρασίας υψηλής απόδοσης
Κατάλληλο για εργασία υπό συνθήκες έντονων κραδασμών
Διεπαφή 1-way RS422
Συμβατό με STIM300

Πεδίο Εφαρμογής

Τακτικά και Βιομηχανικά UAV
Έξυπνα Πυρομαχικά
Seeker

Δείκτες Προϊόντος

Παράμετρος	Συνθήκες δοκιμής	Ακρίβεια σχεδιασμού	Μονάδα
Γυροσκόπιο
Δυναμική περιοχή μέτρησης	-	±500	º/s
Σταθερότητα προκατάληψης	Διακύμανση Allan (εύρος 500 °/s, κανονική θερμοκρασία)	0.3	º/h
Σταθερότητα προκατάληψης	10 s μέσος όρος (-40℃ ~ +80℃, σταθερή θερμοκρασία)	3.0	º/h
Προκατάληψη	Εύρος μηδενικής προκατάληψης	0.1	º/s
Προκατάληψη	Μεταβολή μηδενικής προκατάληψης σε όλο το εύρος θερμοκρασίας	0.01	º/s
Προκατάληψη	Επαναληψιμότητα εκκίνησης	0.005	º/s
Επίδραση της γραμμικής επιτάχυνσης στην προκατάληψη		0.002	º/s/g
Επίδραση των κραδασμών στην προκατάληψη, αλλαγή πριν και μετά τους κραδασμούς		0.002	º/s/g
Επίδραση των κραδασμών στην προκατάληψη, αλλαγή πριν και κατά τη διάρκεια των κραδασμών		0.001	º/s/g
Συντελεστής κλίμακας	Ακρίβεια συντελεστή κλίμακας	0.1	%
Συντελεστής κλίμακας	Μη γραμμικότητα συντελεστή κλίμακας	0.01	%FS
Γωνιακή τυχαία περιφορά	-	0.06	°/√hr
Εύρος ζώνης	-	200	Hz
Επιταχυνσιόμετρο
Δυναμική περιοχή μέτρησης	-	16	g
Σταθερότητα προκατάληψης	Διακύμανση Allan (εύρος 16g, κανονική θερμοκρασία)	0.02	mg
Σταθερότητα προκατάληψης	10 s μέσος όρος (-40℃ ~ +80℃, σταθερή θερμοκρασία)	0.03	mg
Προκατάληψη	Εύρος μηδενικής προκατάληψης	1	mg
Προκατάληψη	Μεταβολή μηδενικής προκατάληψης σε όλο το εύρος θερμοκρασίας	1	mg
Προκατάληψη	Επαναληψιμότητα εκκίνησης	0.2	mg
Συντελεστής κλίμακας	Ακρίβεια συντελεστή κλίμακας	0.3	%
Συντελεστής κλίμακας	Μη γραμμικότητα συντελεστή κλίμακας	0.02	%FS
Τυχαία περιφορά ταχύτητας	-	0.08	m/s/√hr
Εύρος ζώνης	-	200	Hz
Διεπαφή επικοινωνίας
1-way SR422	Baud rate	460.8	MHz
Συχνότητα δειγματοληψίας	UART	1000	Hz
Ηλεκτρικά χαρακτηριστικά
Τάση	-	5	V
Κατανάλωση ρεύματος	-	1.5	W
Κυμάτωση	P-P	150	mV
Δομικά χαρακτηριστικά
Μέγεθος	-	38.6×44.6×21.5	mm
Βάρος	-	65±2	g
Περιβάλλον χρήσης
Θερμοκρασία λειτουργίας	-	-40~80	℃
Θερμοκρασία αποθήκευσης	-	-45~85	℃
Δόνηση	-	20~2000Hz,6.06g
Κρούση	-	6000g,0.5ms
Αξιοπιστία
MTBF	-	20000	h
Συνεχής χρόνος εργασίας	-	120	h

Επισκόπηση Προϊόντος

Το IMU300C-A0-IMU είναι μια μονάδα μέτρησης αδράνειας (IMU) που βασίζεται στην τεχνολογία μικρομηχανικής (MEMS), με ενσωματωμένο γυροσκόπιο MEMS υψηλής απόδοσης και επιταχυνσιόμετρο MEMS, που εξάγει 3 γωνιακές ταχύτητες και 3 επιταχύνσεις.

Το IMU300C-A0-IMU διαθέτει υψηλή αξιοπιστία και ισχυρή περιβαλλοντική προσαρμοστικότητα. Αντιστοιχίζοντας διαφορετικό λογισμικό, το προϊόν μπορεί να χρησιμοποιηθεί ευρέως σε τακτικά και βιομηχανικά UAV, έξυπνα πυρομαχικά, seeker και άλλα πεδία.

Μέγεθος

Λήψη Εγχειριδίου Χρήστη IMU300C (PDF)
