Σύστημα ολοκληρωμένης πλοήγησης με υψηλή ακρίβεια πορείας με τεχνολογία MEMS και δορυφορικής πλοήγησης

Ονομασία μάρκας:	Firepower
Αριθμός μοντέλου:	ΓΓΠ100Ε-Α0-ΔΓΠ
MOQ:	1
τιμή:	Διαπραγματεύσιμα
Όροι πληρωμής:	Τ/Τ
Ικανότητα εφοδιασμού:	500/μήνα

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

CE ROHS

Ονομασία προϊόντος:

Ενσωματωμένο σύστημα πλοήγησης με επιταχυντή

Ακρίβεια κεφαλίδας:

0.1 βαθμός (rms)

Ακρίβεια στάσης:

0.1 βαθμός (rms)

Οριζόντια ακρίβεια ταχύτητας:

0.1m/s

Πεδίο οδήγησης γυροσκάφους:

±500°/s

Σταθερότητα μηδενικής κλίσης του γύρου:

4°/h

Σειρά επιταχυμέτρων:

± 16g

Επιταχυνσιόμετρο Μηδενική σταθερότητα πόλωσης:

0.2 mg

Διασύνδεση επικοινωνίας:

RS-422/RS-232

Βάρος:

≤150g

Συσκευασία λεπτομέρειες:

σφουγγάρι + χαρτοκιβώτιο

Δυνατότητα προσφοράς:

500/μήνα

Επισημαίνω:

Υψηλή ακρίβεια πορείας Ενσωματωμένο σύστημα πλοήγησης

Συμπληρωμένο σύστημα πλοήγησης δορυφορικής πλοήγησης

Ενσωματωμένο σύστημα πλοήγησης MEMS

Περιγραφή προϊόντος

Σύστημα ολοκληρωμένης πλοήγησης με υψηλή ακρίβεια πορείας με τεχνολογία MEMS και δορυφορικής πλοήγησης

Περιγραφή του προϊόντος

Το ολοκληρωμένο σύστημα πλοήγησης GI100E-A0-DGI διαθέτει ενσωματωμένο γυροσκόπιο MEMS υψηλών επιδόσεων και επιταχυνόμετρο, το οποίο μπορεί να λαμβάνει εσωτερικά δεδομένα GNSS,να υλοποιήσει αλγόριθμο σύντηξης πολυαισθητήρων και ολοκληρωμένης λύσης πλοήγησης, και έχουν βραχυπρόθεσμη αδρανειακή ικανότητα πλοήγησης όταν το GNSS είναι άκυρο.

Το προϊόν έχει υψηλή αξιοπιστία και ισχυρή προσαρμοστικότητα στο περιβάλλον.τα προϊόντα μπορούν να χρησιμοποιηθούν ευρέως στους τομείς των τακτικών και βιομηχανικών μη επανδρωμένων αεροσκαφών, μη επανδρωμένα οχήματα, μη επανδρωμένα πλοία, κατευθυνόμενες βόμβες αεροπορίας, έξυπνα πυρομαχικά, ρουκέτες, κινητή επικοινωνία, χαρτογράφηση, αναζητητή και σταθερή πλατφόρμα.

Τεχνικοί δείκτες

Σχέδιο		Μέτρα (RMS)	Σημείωση
Ακριβότητα πορείας	Λειτουργία GNSS^①	0.1°
Ακριβότητα πορείας	Διατήρηση πορείας	0.2°/min	Ατυχία GNSS
Ακριβότητα στάσης	Το GNSS ισχύει	0.1°	Μονό σημείο L1/L2, RTK
Ακριβότητα στάσης	Διατήρηση της στάσης	0.2°/min	Ατυχία GNSS
Ακριβότητα θέσης	Οριζόντια, έγκυρη στο GNSS· RTK	1.5m;1cm+1ppm	Μοναδικό σημείο L1/L2, διαφορικό
	Υψόμετρο, έγκυρο GNSS· RTK	2.5m;2cm+1ppm	Μοναδικό σημείο L1/L2, διαφορικό
	Διατήρηση θέσης, βλάβη GNSS	20 μέτρα	Ανεκλείδωτο για 60 λεπτά.
Οριζόντια ακρίβεια ταχύτητας	Το GNSS ισχύει	0.1m/s	Μονό σημείο L1/L2, RTK
Γυροσκόπιο	Πεδίο μέτρησης	± 500°/s
Γυροσκόπιο	Μηδενική σταθερότητα προκατάληψης	4°/h	Διακύμανση Allan
Επιταχυνόμετρο	Πεδίο μέτρησης	± 16g	Προσαρμόσιμα 200 G
Επιταχυνόμετρο	Μηδενική σταθερότητα προκατάληψης	0.2 mg	Διακύμανση Allan
Δορυφορική κάρτα	Ψυχρή εκκίνηση	< 30 δεύτερα	Ανοιχτό περιβάλλον
	Καυτή εκκίνηση	5 δευτερόλεπτα	Ανοιχτό περιβάλλον
	Τύπος δέκτη	BDS B1I/B2I/B3I
		GPS L1C/A/L2P (Y)/L2C/L5
		ΓΚΛΟΝΑΣΣ G1/G2
		Galileo E1/E5a/E5b
		Επικαιροποιημένη έκδοση
Διασύνδεση επικοινωνίας	RS232	Οδός 2
Διασύνδεση επικοινωνίας	RS422	Οδός 1
Ηλεκτρικά χαρακτηριστικά	Τετάρτη	9~36VDC
	Κατανάλωση ενέργειας	≤ 3W
	Ρίππλ	100 mV	Π-Π
Διαρθρωτικά χαρακτηριστικά	Μέγεθος	80 mm × 53 mm × 23 mm
Διαρθρωτικά χαρακτηριστικά	Βάρος	≤ 150 g
Περιβάλλον χρήσης	Θερμοκρασία λειτουργίας	-40°C~+60°C
	Θέρμανση αποθήκευσης	-45°C~+65°C
	Δονήσεις	20~2000Hz,6.06g
	Επιπτώσεις	30g, 11ms
	Στον βαθμό προστασίας	IP65
Αξιόπιστη	ΜΤΠΔ	30000 ώρες
	Ζωή	> 15 έτη
	Διαρκής εργάσιμος χρόνος	> 24 ώρες

Βασικά χαρακτηριστικά

Το ολοκληρωμένο σύστημα πλοήγησης μπορεί να πραγματοποιεί ολοκληρωμένη πλοήγηση χρησιμοποιώντας τις πληροφορίες δορυφορικής πλοήγησης που λαμβάνονται εσωτερικά και να παράγει το ύψος, την τροχιά, την πορεία, τη θέση, την ταχύτητα,ώρα και άλλες πληροφορίες του μεταφορέαΜετά την απώλεια του δορυφορικού σήματος, εκδίδει τις πληροφορίες για τη θέση, την ταχύτητα και την στάση του αδρανούς διαλύματος και έχει μια ορισμένη λειτουργία συντήρησης ακρίβειας πλοήγησης σε σύντομο χρονικό διάστημα.

Μέγεθος προϊόντος

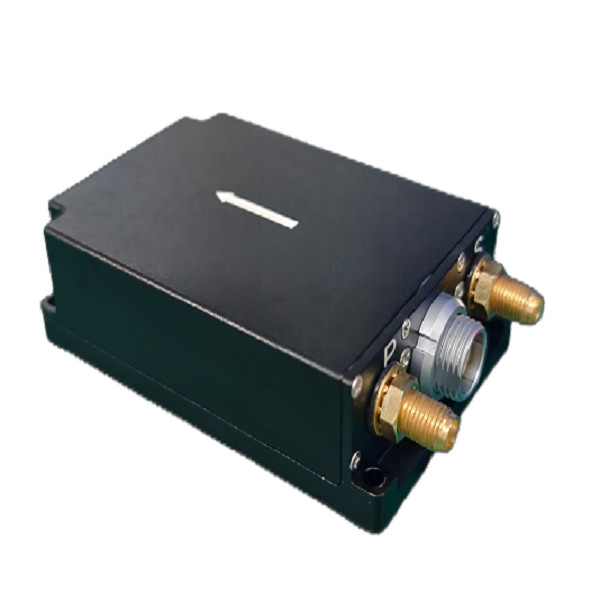

Σύστημα ολοκληρωμένης πλοήγησης με υψηλή ακρίβεια πορείας με τεχνολογία MEMS και δορυφορικής πλοήγησης 0

L80mm x W53mm x H23mm(L x W x H)

Σύστημα ολοκληρωμένης πλοήγησης με υψηλή ακρίβεια πορείας με τεχνολογία MEMS και δορυφορικής πλοήγησης 1
