Υψηλού επιπέδου δέκτης GNSS MEMS σύστημα αδράνειας πλοήγησης για γεωγραφική έρευνα και χαρτογράφηση

Ονομασία μάρκας:	AVIC
Αριθμός μοντέλου:	ΓΓ300C
MOQ:	1
τιμή:	Διαπραγματεύσιμα
Όροι πληρωμής:	Τ/Τ
Ικανότητα εφοδιασμού:	500/μήνα

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

CE ROHS

Ονομασία προϊόντος:

Σύστημα αδρανειακής πλοήγησης MEMS

Ακρίβεια στάσης:

00,02 βαθμοί (rms)

Ακριβότητα πορείας:

0.1 βαθμός (rms)

Σειρά γυροσκοπίων:

±400°/s

γυροσκόπιο Μηδενική σταθερότητα πόλωσης:

≤0,3°/ώρα

Σειρά επιταχυμέτρων:

±20 γρ

Σταθερότητα μηδενικού κλίματος του επιταχυντή:

≤100 μg

Διασύνδεση:

RS232/RS422/PPS

Κατανάλωση ενέργειας:

≤8W

Θερμοκρασία λειτουργίας:

-40℃~+60℃

Συσκευασία λεπτομέρειες:

σφουγγάρι + χαρτοκιβώτιο

Δυνατότητα προσφοράς:

500/μήνα

Επισημαίνω:

Σύστημα αδρανειακής πλοήγησης MEMS

Σύστημα αδρανειακής πλοήγησης για γεωγραφική έρευνα

Σύστημα αδρανειακής πλοήγησης για χαρτογράφηση

Περιγραφή προϊόντος

Υψηλού επιπέδου δέκτης GNSS MEMS σύστημα αδράνειας πλοήγησης για γεωγραφική έρευνα και χαρτογράφηση

Περιγραφή του προϊόντος

Το GI300C είναι ένα συμπαγές σύστημα αδρανειακής πλοήγησης με γυροσκόπιο οπτικών ινών (FOG) και επιταχυνόμετρα μικροηλεκτρομηχανικού συστήματος (MEMS),που μπορεί να χρησιμοποιεί εξωτερικές πληροφορίες ακριβούς χρονικής ταχύτητας και θέσης GNSS για αδρανειακή/δορυφορική ολοκληρωμένη πλοήγησηΌταν οι εξωτερικές πληροφορίες GNSS είναι άκυρες, το σύστημα αδράνειας έχει υψηλή ικανότητα να διατηρεί την ακρίβεια της καθαρής αδράνειας πλοήγησης.

Κύρια εφαρμογή

Δρόνο
Πύραυλος
Κινητή μέτρηση
Ανίχνευση και μέτρηση εδάφους, σήραγγας και άλλων γραμμών
Σταθερή πλατφόρμα υψηλής ακρίβειας

Κύρια λειτουργία

Λειτουργία ευθυγράμμισης βάσης κουνήματος/κίνησης βάσης
Εγωκεντρικός βορράς
Εξωτερική ολοκληρωμένη πλοήγηση GNSS/ατμοσφαιρική πολυπληροφορική σύντηξη
Μεγαλύτερη διατήρηση της ακρίβειας χωρίς βοήθεια εξωτερικών πληροφοριών
Υποστήριξη των χρηστών για προσαρμογή κατόπιν ζήτησης

Τεχνικοί δείκτες

Σχέδιο	Προϋποθέσεις δοκιμής	Δείκτες
Ακριβότητα θέσης	Εξωτερικό GNSS έγκυρο, ενιαίο σημείο	Καλύτερη από την εξωτερική δορυφορική ακρίβεια θέσης
	Εξωτερικό GNSS έγκυρο, RTK	Καλύτερη από την εξωτερική δορυφορική ακρίβεια θέσης
	Διατήρηση οριζόντιας θέσης καθαρής αδράνειας^①	100 μέτρα/5 λεπτά (CEP)
		600 μέτρα/10 λεπτά (CEP)
		2nm/30min ((CEP)
	Κρατήστε τη συνδυασμένη οριζόντια θέση ταχύτητας^②	1nm/30min (CEP)
Ακριβότητα πορείας	Μία κεραία	0.1°^③
	Διπλή κεραία	0.2 °/L (L = μήκος βάσης) (RMS)
	Κράτηση τίτλου	0.3°/30min ((RMS),1°/h ((RMS)
	Αυτο-βόρεια αναζήτηση ακρίβειας	1° SecL, ευθυγράμμιση 15 λεπτά^④
Ακριβότητα στάσης	Το GNSS ισχύει	00,02° ((RMS)
Ακριβότητα στάσης	Κράτηση στάσης (αποτυχία GNSS)	0.3°/30min ((RMS),1°/h ((RMS)
Ακριβότητα ταχύτητας	Ισχύει το GNSS, ενιαίο σημείο L1/L2	0.1m/s ((RMS)
Πεδίο οδήγησης γυροσκάφους	Πεδίο μέτρησης	± 400°/s
Πεδίο οδήγησης γυροσκάφους	Μηδενική σταθερότητα προκατάληψης	≤ 0,3°/h
Επιταχυνόμετρο	Πεδίο μέτρησης	± 20g
Επιταχυνόμετρο	Μηδενική σταθερότητα προκατάληψης	≤ 100μg
Φυσικές διαστάσεις και ηλεκτρικά χαρακτηριστικά	Τετάρτη	9-36V συνεχής
	Κατανάλωση ενέργειας	≤ 8W
	Διασύνδεση	Δύο κανάλια RS232, ένα κανάλι RS422, ένα κανάλι PPS (επίπεδο lVTTL/422)
	Μέγεθος	111 mm × 72 mm × 43 mm (L, W, H)
	Βάρος	≤ 450 g
Περιβαλλοντικά χαρακτηριστικά	Θερμοκρασία λειτουργίας	-40°C~+60°C
	Θέρμανση αποθήκευσης	-45°C~+70°C
	Δονήσεις	5 ~ 2000Hz, 6,06 G (με αποσβεστήρα)
	Επιπτώσεις	30g, 11 ms (με σοκ)
	Ζωή	> 15 έτη
	Διαρκής εργάσιμος χρόνος	> 24 ώρες
Σημείωση:
1 Η ευθυγράμμιση είναι έγκυρη·
2 Για χρήση στον αέρα, υπάρχει ελιγμός στροφής πριν από τον συνδυασμό ταχύτητας και η δοκιμή λαμβάνει ως παράδειγμα την ταχύτητα πτήσης 150 km/h.
3 Οι συνθήκες επί του σκάφους πρέπει να είναι κινητές.
4 Διεθνής ευθυγράμμιση, η διαφορά πορείας μεταξύ των δύο θέσεων είναι μεγαλύτερη από 90 μοίρες

Δομή προϊόντος

L111mm x W72mm x H42.8mm ((L x W x H)

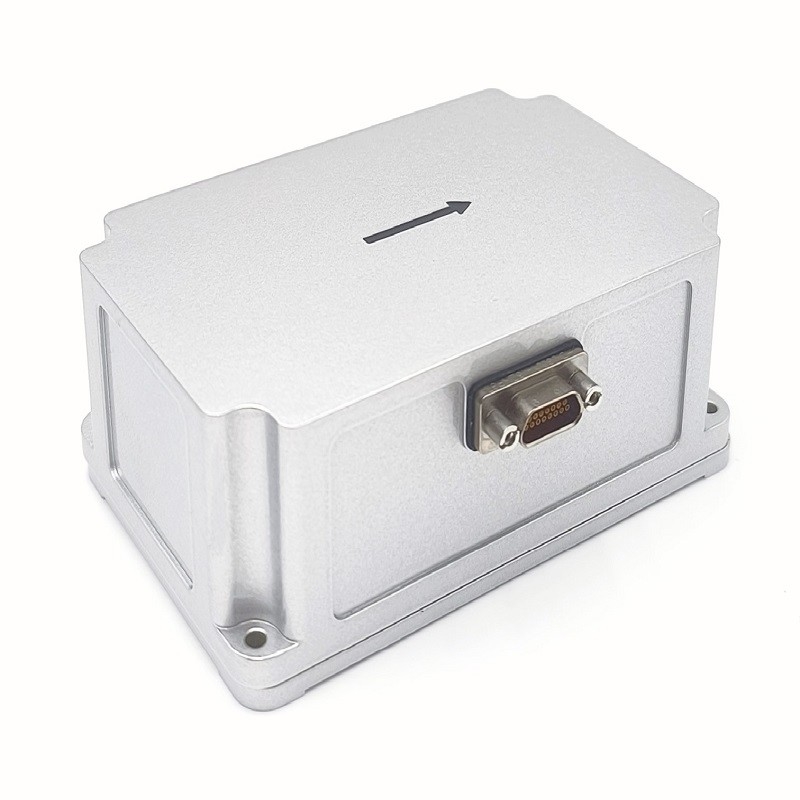

Υψηλού επιπέδου δέκτης GNSS MEMS σύστημα αδράνειας πλοήγησης για γεωγραφική έρευνα και χαρτογράφηση 1
