Υψηλού επιπέδου σύστημα αδρανούς πλοήγησης GNSS για τοποθέτηση και πλοήγηση στη θάλασσα

Ονομασία μάρκας:	Firepower
Αριθμός μοντέλου:	INS100
MOQ:	1
τιμή:	Διαπραγματεύσιμα
Όροι πληρωμής:	L/C, T/T
Ικανότητα εφοδιασμού:	100/month

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Place of Origin:

CHINA

Πιστοποίηση:

Σειρά γυροσκοπίων:

±300°/s

Τυχαίος περίπατος:

00,05 °/ώρα

Σταθερότητα πόλωσης γυροσκοπίου:

≤ 0,3°/h ((1σ)

Πεδίο ακρίβειας:

±50 γρ

Ακριβότητα διατήρησης γωνίας κλίσης:

≤0.2°/h

Εύρος ζώνης γυροσκοπίων:

300HZ

Scale Factor Nonlinearity:

≤200ppm

North Seeking Time:

≤5min

Συσκευασία λεπτομέρειες:

Δαχτυλίδι

Δυνατότητα προσφοράς:

100/month

Επισημαίνω:

Υψηλού επιπέδου σύστημα αδρανειακής πλοήγησης

Ναυσιπλοΐα Σύστημα αδράνειας ναυσιπλοΐας

Σύστημα ναυσιπλοΐας αδράνειας για τη θέσπιση θέσης στη θάλασσα

Περιγραφή προϊόντος

Υψηλού επιπέδου σύστημα αδρανούς πλοήγησης GNSS για τοποθέτηση και πλοήγηση στη θάλασσα

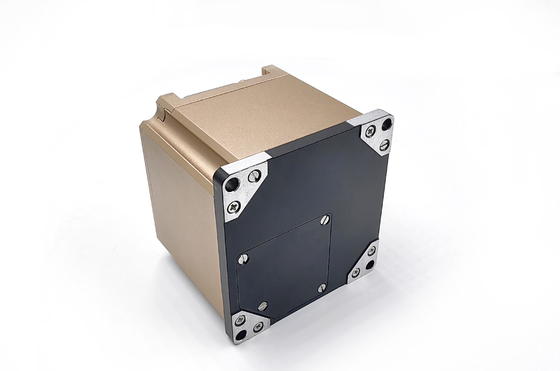

Υψηλού επιπέδου σύστημα αδρανούς πλοήγησης GNSS για τοποθέτηση και πλοήγηση στη θάλασσα 0

Περιγραφή του προϊόντος

Το INS-100 είναι ένα ολοκληρωμένο σύστημα πλοήγησης υψηλής ακρίβειας.και συνειδητοποιεί υψηλής ακρίβειας τοποθέτηση και πλοήγηση σε περίπλοκα περιβάλλοντα μέσω της σύντηξης πολυαισθητήρων και του ολοκληρωμένου αλγόριθμου πλοήγησηςΤο προϊόν έχει υψηλή αξιοπιστία και ισχυρή προσαρμοστικότητα στο περιβάλλον. Τα προϊόντα μπορούν να χρησιμοποιηθούν ευρέως στην έξυπνη οδήγηση, UAV, γεωγραφική έρευνα και χαρτογράφηση, ναυτική πυξίδα, σταθερή πλατφόρμα,φωτοηλεκτρική κάψουλα, υποβρύχιο όχημα και άλλα πεδία.

Οι κύριες λειτουργίες του ολοκληρωμένου συστήματος πλοήγησης είναι οι ακόλουθες:

Η λειτουργία αρχικής ευθυγράμμισης ολοκληρώνεται με τη χρήση της ισχύος της μηχανής αδράνειας και μπορεί να πραγματοποιηθεί η ευθυγράμμιση της βάσης κλονισμού και η ευθυγράμμιση κίνησης.
Οι πληροφορίες GPS που λαμβάνονται από το εξωτερικό μπορούν να χρησιμοποιηθούν για την ολοκλήρωση της ολοκληρωμένης λειτουργίας πλοήγησης και την παροχή πληροφοριών όπως γωνία, ταχύτητα και θέση.
Μετά την απώλεια του δορυφορικού σήματος, η έξοδος της συσκευής αδράνειας και η είσοδος του οδομέτρου μπορούν να χρησιμοποιηθούν για να συνεχιστεί ο υπολογισμός πλοήγησης.
Μπορεί να παράγει υψηλής απόδοσης και υψηλής ταχύτητας δειγματοληψίας γυροσκόπησης και να προσθέτει ακατέργαστα δεδομένα για σταθερό έλεγχο πλατφόρμας.
Οι παράμετροι προγράμματος και διαμόρφωσης μπορούν να αναβαθμιστούν online μέσω της σειριακής θύρας.

Βασικές παραμέτρους

Τεχνολογία γυροσκόπησης

Σχέδιο		Δείκτες	Σημείωση
Γυροσκόπηση	Πεδίο μέτρησης	-300°/s ~+300°/s
	Απόφαση	≤ 0,5°/h
	Μειονέκτημα προκατάληψης	-1,0°/h ~+1,0°/h
	Τυχαίο περπάτημα	00,05 ο /h
	Προστασία σε θερμοκρασία δωματίου	≤ 0,3°/h ((1σ)	10 δευτερόλεπτα εξομάλυνσης, αποτέλεσμα δοκιμής 1H
	Διασταθερότητα σε πλήρη θερμοκρασία	≤0,5°/h (σ)	10 δευτερόλεπτα εξομάλυνσης, αποτέλεσμα δοκιμής 1H
	Μειωμένη επαναληψιμότητα σε κανονική θερμοκρασία	≤ 0,3°/h ((1σ)	Στατιστικά στοιχεία για 6 δεδομένα δοκιμής
	Μειοψηφία επαναληψιμότητας σε πλήρη θερμοκρασία	≤0,5°/h (σ)	Πάρτε 2 Biasdata σε πλήρη θερμοκρασία, υψηλή θερμοκρασία, χαμηλή θερμοκρασία και κανονική θερμοκρασία αντίστοιχα
	Μη γραμμικότητα του συντελεστή κλίμακας	≤ 200 ppm	Πλήρης θερμοκρασία και σταθερή θερμοκρασία
	Επαναληψιμότητα με συντελεστή κλίμακας	≤ 200 ppm ((1σ)	Πλήρης θερμοκρασία και σταθερή θερμοκρασία
	Ώρα έναρξης του γυροσκάφους	≤ 5s
	Διάφρασμα ζώνης ζυροκίνησης	300Hz	Διασφάλιση σχεδιασμού, δοκιμές παρτίδας
	Απομείνατος σφάλματος εγκατάστασης τριάξονου γυροσκόπου	≤ 30"

Τεχνικοί δείκτες επιταχυντή

Σχέδιο		Δείκτες	Σημείωση
Επιτάχυνση	Πεδίο μέτρησης	-50g ~ +50g	Εγγύηση σχεδιασμού και επιλογής
	Μη γραμμικότητα του συντελεστή κλίμακας	≤ 200 ppm	Εγγύηση σχεδιασμού και επιλογής
	Διασταθερότητα σε πλήρη θερμοκρασία	≤ 100ug ((1σ)	10 δευτερόλεπτα εξομάλυνσης, αποτέλεσμα δοκιμής 1H
	Μειοψηφία επαναληψιμότητας σε πλήρη θερμοκρασία	≤ 100ug ((1σ)	Πάρτε 2 Biasdata σε πλήρη θερμοκρασία, υψηλή θερμοκρασία, χαμηλή θερμοκρασία και κανονική θερμοκρασία αντίστοιχα
	Επαναληψιμότητα με συντελεστή κλίμακας	≤ 100 ppm ((1σ)	Εγγύηση σχεδιασμού και επιλογής
	Τυχαίο περπάτημα	≤ 0,02m/s/h1/2
	Προσθέστε την ώρα έναρξης	≤ 5s
	Απομείον σφάλματος εγκατάστασης τριάξιας προσθήκης	≤ 30"

Ακριβότητα ευθυγράμμισης

Ενσωματωμένη ακρίβεια πλοήγησης (αποτελεσματική μέσω δορυφόρου)

Σχέδιο		Δείκτες	Σημείωση
Ακριβότητα ευθυγράμμισης	Βόρεια αναζήτηση χρόνου	≤5 λεπτά	Γενικά, το πρότυπο είναι 3 λεπτά ή 5 λεπτά.
	Επαναλαμβανόμενη ευθυγράμμιση γωνίας πορείας	≤ 1°/cosL	1σ
	Επαναλαμβανόμενη ευθυγράμμιση ύψους	≤ 0,05°	1σ
	Επαναλαμβανόμενη ευθυγράμμιση γωνίας κυλίσματος	≤ 0,05°	1σ
	Τρόπος αναζήτησης βορρά	Προαιρετικό	Μπορεί να συνειδητοποιήσει την ευθυγράμμιση της βάσης κλίσης, την βοηθητική ευθυγράμμιση GPS κατά τη διάρκεια του ταξιδιού, την βοηθητική ευθυγράμμιση του οδομέτρου κατά τη διάρκεια του ταξιδιού και την κύρια ευθυγράμμιση μεταφοράς αδράνειας πλοήγησης.

Ακριβότητα αδρανειακής πλοήγησης (μη έγκυρος δορυφόρος)

Σχέδιο		Δείκτες	Σημείωση
Ακριβότητα διεύθυνσης αδρανείας	Ακρίβεια διατήρησης γωνίας πορείας	≤ 2°/h
	Ακριβότητα διατήρησης γωνίας κλίσης	≤ 0,2°/h
	Ακριβότητα συντήρησης γωνίας κυλίσματος	≤ 0,2°/h
	Καθαρή αδρανειακή ακρίβεια θέσης	≤ 20m ((100s)	CEP, χωρίς εξωτερική βοήθεια πληροφόρησης
	Ακριβότητα θέσης του οδομέτρου ολοκληρωμένης πλοήγησης	≤ 0,2% (χιλιόμετρα άνω των 3 km)
	Ακριβότητα θέσης του οδομέτρου ολοκληρωμένης πλοήγησης	≤1m ((50s)

Μέγεθος

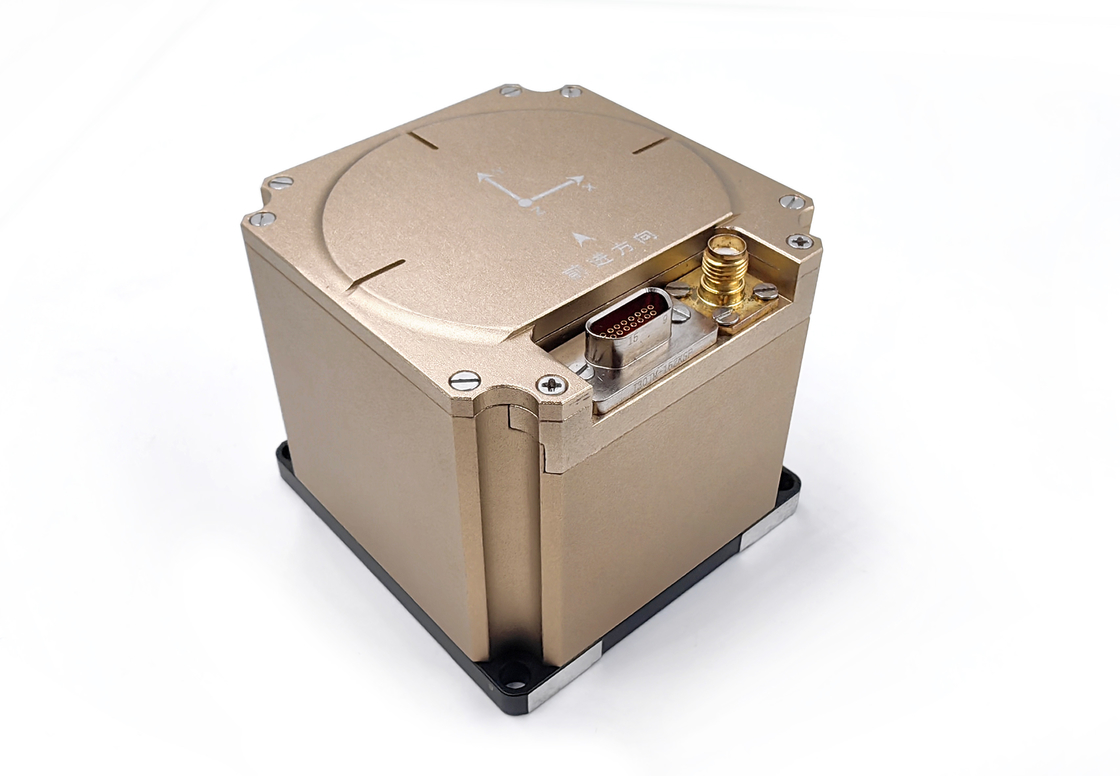

Υψηλού επιπέδου σύστημα αδρανούς πλοήγησης GNSS για τοποθέτηση και πλοήγηση στη θάλασσα 1

Κύρια πεδία εφαρμογής

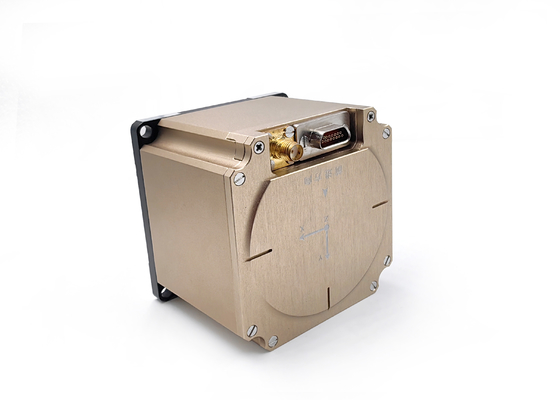

Υψηλού επιπέδου σύστημα αδρανούς πλοήγησης GNSS για τοποθέτηση και πλοήγηση στη θάλασσα 2

Υψηλού επιπέδου σύστημα αδρανούς πλοήγησης GNSS για τοποθέτηση και πλοήγηση στη θάλασσα 3

Υψηλού επιπέδου σύστημα αδρανούς πλοήγησης GNSS για τοποθέτηση και πλοήγηση στη θάλασσα 4
