Σύστημα ακρίβειας αδρανειακής πλοήγησης ±500°/s Πεδίο με αισθητήρες γυροσκόπου οπτικών ινών RS422 έξοδος

Name: Σύστημα ακρίβειας αδρανειακής πλοήγησης ±500°/s Πεδίο με αισθητήρες γυροσκόπου οπτικών ινών RS422 έξοδος
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: INS200A
Price: 5,000.00 USD
Availability: InStock

Ονομασία μάρκας:	Firepower
Αριθμός μοντέλου:	INS200A
MOQ:	1
τιμή:	Διαπραγματεύσιμα
Όροι πληρωμής:	Λ/Κ, Τ/Τ
Ικανότητα εφοδιασμού:	500/μήνα

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Σειρά γυροσκοπίων:

±500°/s

Σταθερότητα πόλωσης γυροσκοπίου:

≤ 0,04°/h

Σειρά επιταχυμέτρων:

±20 γρ

Σταθερότητα πόλωσης επιταχυνσιόμετρου:

≤ 50 μg

Διασύνδεση:

CAN/RS422/Δίκτυο

Ηλεκτρική τροφοδοσία:

18-36V

Βάρος:

≤6KG

Μέγεθος:

178*178*134,5 χιλιοστά

Διάφραση ζώνης:

> 300 Hz

Ακριβότητα θέσης:

≤1.5m

Συσκευασία λεπτομέρειες:

σφουγγάρι/κουτί

Δυνατότητα προσφοράς:

500/μήνα

Επισημαίνω:

rs422 σύστημα αδράνειας πλοήγησης

Σύστημα ακρίβειας αδρανειακής πλοήγησης

Σύστημα ινησιακής πλοήγησης με γυροσκόπιο οπτικών ινών

Περιγραφή προϊόντος

Σύστημα ακρίβειας αδρανειακής πλοήγησης ±500°/s Πεδίο με αισθητήρες γυροσκόπου οπτικών ινών RS422 έξοδος

Περιγραφή του προϊόντος

Το ολοκληρωμένο σύστημα πλοήγησης INS200A διαθέτει ενσωματωμένο γυροσκόπιο MEMS υψηλών επιδόσεων και επιταχυνόμετρο, τα οποία μπορούν να λαμβάνουν εξωτερικά δεδομένα GNSS,να υλοποιήσει τη σύντηξη πολυαισθητήρων και τον ολοκληρωμένο αλγόριθμο πλοήγησης, και έχουν βραχυπρόθεσμη αδρανειακή ικανότητα πλοήγησης όταν το GNSS είναι άκυρο.

Το προϊόν έχει υψηλή αξιοπιστία και ισχυρή προσαρμοστικότητα στο περιβάλλον.
λογισμικό, τα προϊόντα μπορούν να χρησιμοποιηθούν ευρέως στους τομείς των τακτικών και βιομηχανικών μη επανδρωμένων αεροσκαφών, των μη επανδρωμένων οχημάτων, των μη επανδρωμένων πλοίων, των κατευθυνόμενων βομβών αεροπορίας, των ευφυών πυρομαχικών, των πυραύλων,κινητή επικοινωνία, χαρτογράφηση, αναζητητή και σταθερή πλατφόρμα.

Τεχνικές παραμέτρους

Άρθρο		Δείκτες
Γυροσκόπηση κανάλι	Πεδίο μέτρησης	-500°/s +500°/s
	Απόφαση	≤ 0,01°/h
	Μειονέκτημα προκατάληψης	-0,02°/h +0,02°/h
	Τυχαίο περπάτημα	≤ 0,007°/√h
	Σταθερότητα της μεροληψίας σε θερμοκρασία δωματίου	≤ 0,04°/h ((1σ, 10s)
	Σταθερότητα κλίσης στο μέγιστο θερμοκρασία	≤ 0,06°/h ((1σ, 10s)
	Κανονική θερμοκρασία Επαναληψιμότητα μεροληψίας	≤ 0,04°/h ((1σ)
	Επαναληψιμότητα της μεροληψίας στο μέγιστο θερμοκρασία	≤ 0,06°/h ((1σ)
	Μη γραμμικότητα του συντελεστή κλίμακας	≤ 30 ppm
	Επαναληψιμότητα με συντελεστή κλίμακας	≤ 30 ppm ((1σ)
	Ώρα έναρξης του γυροσκάφους	≤ 5s
	Διάφρασμα ζώνης ζυροκίνησης	> 300 Hz
	Λάθος εγκατάστασης υπολειμματικό τριάξονου γυροσκόπιο	≤ 10"
Επιτάχυνση κανάλι	Πεδίο μέτρησης	-20 γραμμάρια +20 γραμμάρια
	Σταθερότητα της κλίμακας πλήρης θερμοκρασία	≤ 50ug ((1σ)
	Επαναληψιμότητα μεροληψίας σε πλήρη θερμοκρασία	≤ 80ug ((1σ)
	Προσθέστε την ώρα έναρξης	≤ 5s
	Απομείον σφάλματος εγκατάστασης τριάξιας προσθήκης	≤ 10"

Ακριβότητα ευθυγράμμισης
Σύνοψη ακρίβεια	Βόρεια αναζήτηση χρόνου	≤5 λεπτά
	Επαναλαμβανόμενη ευθυγράμμιση γωνίας πορείας	≤ 0,08°/cosL
	Επαναλαμβανόμενη ευθυγράμμιση ύψους	≤ 0,005°
	Επαναλαμβανόμενη ευθυγράμμιση γωνίας κυλίσματος	≤ 0,005°
	Τρόπος αναζήτησης βορρά	Προαιρετικό

Ενσωματωμένη ακρίβεια πλοήγησης (αποτελεσματική μέσω δορυφόρου)
Ενσωματωμένη ακρίβεια πλοήγησης	Ακριβότητα φυσικά. μέτρηση γωνίας	≤ 0,06°
	Ακρίβεια της ακροβολίας μέτρηση γωνίας	≤ 0,03°

	Ακριβότητα μέτρησης γωνίας κυλίσματος	≤ 0,03°


	Ακριβότητα ταχύτητας	≤ 0,03m/s
	Ακριβότητα θέσης	≤ 1,5m
	Ακριβότητα θέσης	≤2cm+1ppm

Ακριβότητα αδρανειακής πλοήγησης (μη έγκυρος δορυφόρος)
Ενσωματωμένη ακρίβεια πλοήγησης	Ακρίβεια διατήρησης γωνίας πορείας	≤ 0,06°/h
	Ακριβότητα διατήρησης γωνίας κλίσης	≤ 0,03°/h
	Ακριβότητα συντήρησης γωνίας κυλίσματος	≤ 0,03°/h
	Καθαρή αδράνεια οριζόντια ακρίβεια θέσης	≤1,0 ναυτικό μίλι H ((5h)
	Ακριβότητα θέσης του οδομέτρου ολοκληρωμένης πλοήγησης	≤0,2% (χιλιόμετρο μεγαλύτερο από 3 km)

Λεπτομερή φωτογραφία

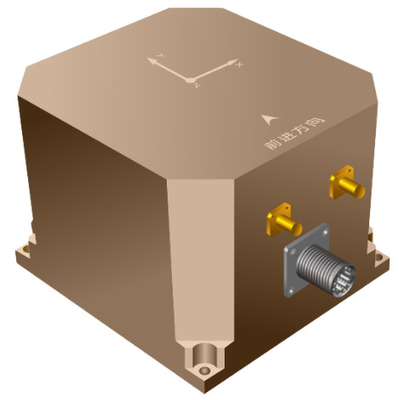

Σύστημα ακρίβειας αδρανειακής πλοήγησης ±500°/s Πεδίο με αισθητήρες γυροσκόπου οπτικών ινών RS422 έξοδος 0

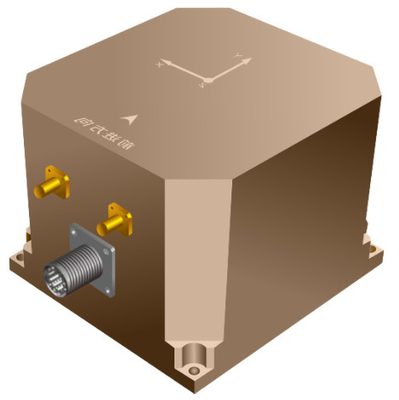

Σύστημα ακρίβειας αδρανειακής πλοήγησης ±500°/s Πεδίο με αισθητήρες γυροσκόπου οπτικών ινών RS422 έξοδος 1

Φωτογραφία εργοστασίου

Πληρωμή και αποστολή

Σύστημα ακρίβειας αδρανειακής πλοήγησης ±500°/s Πεδίο με αισθητήρες γυροσκόπου οπτικών ινών RS422 έξοδος 3

Σύστημα ακρίβειας αδρανειακής πλοήγησης ±500°/s Πεδίο με αισθητήρες γυροσκόπου οπτικών ινών RS422 έξοδος 4

Σύστημα ακρίβειας αδρανειακής πλοήγησης ±500°/s Πεδίο με αισθητήρες γυροσκόπου οπτικών ινών RS422 έξοδος 5
