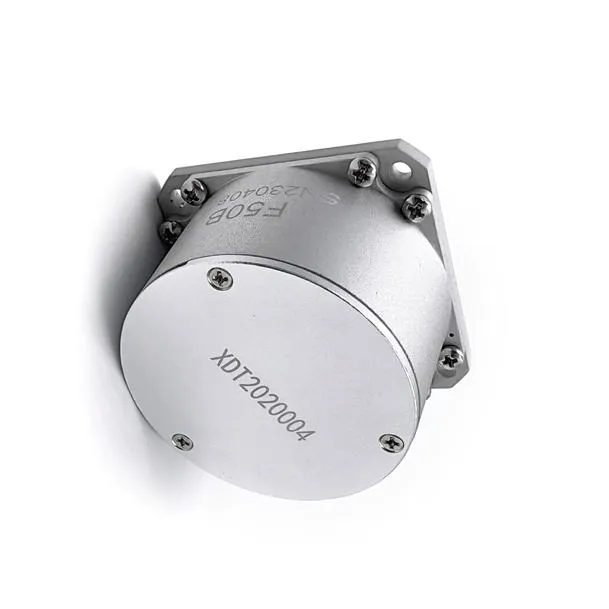

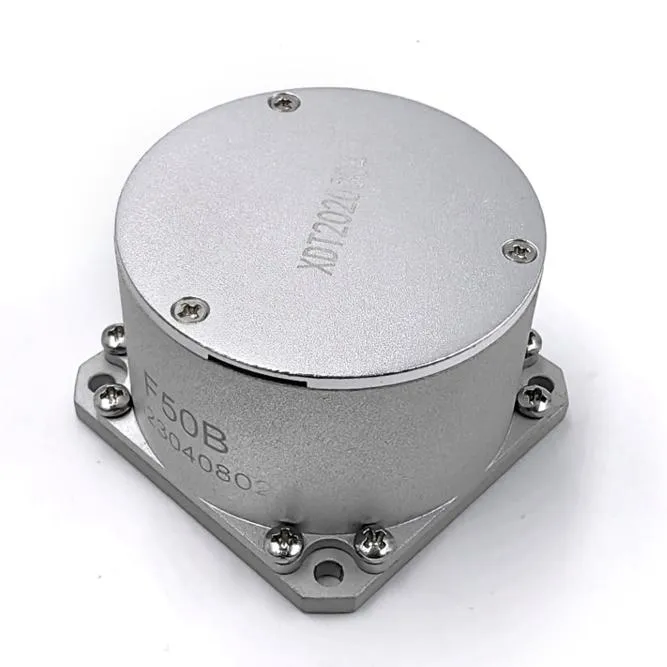

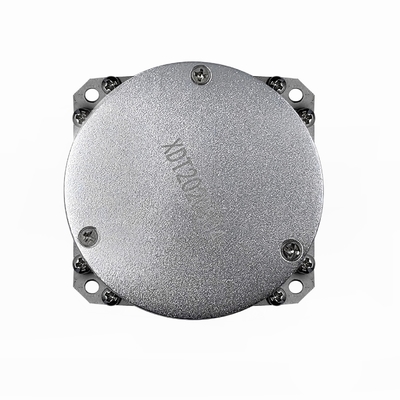

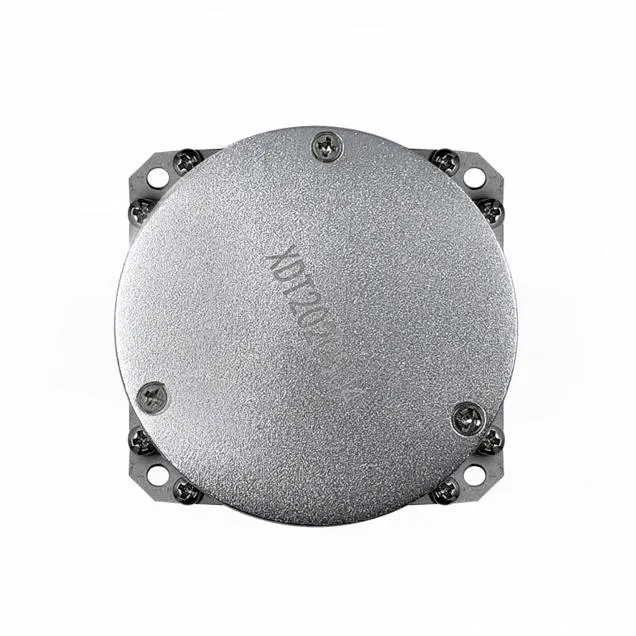

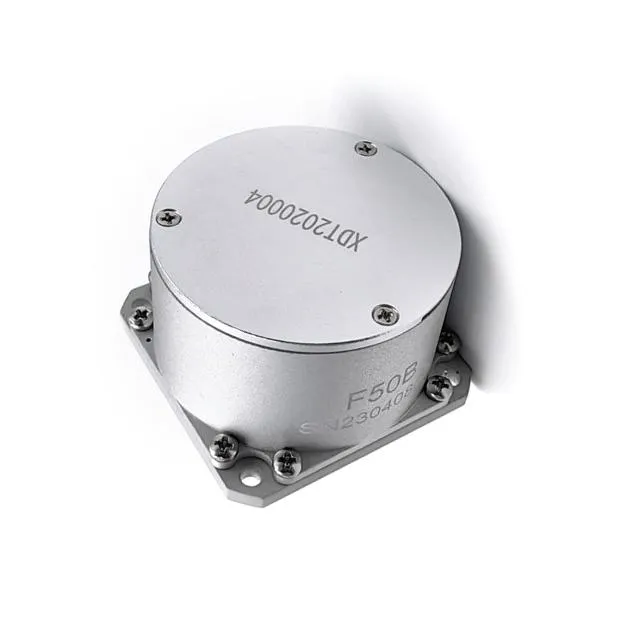

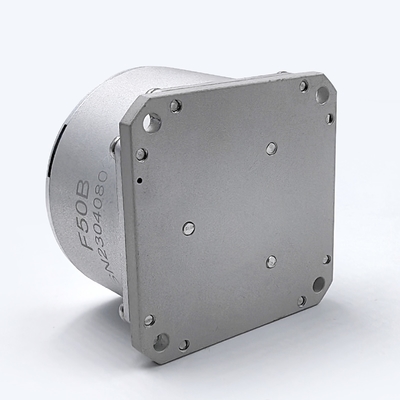

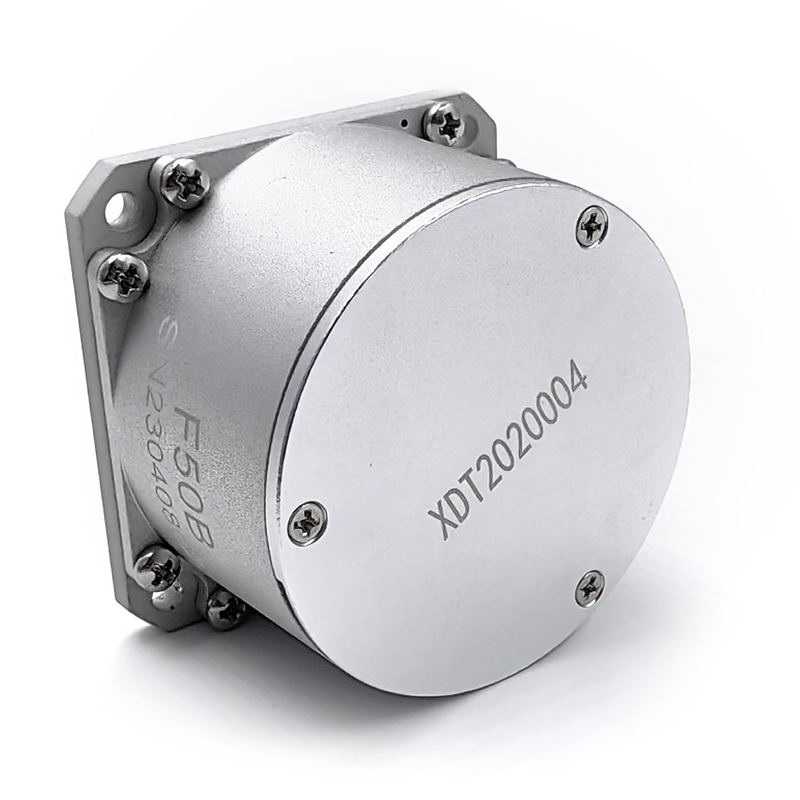

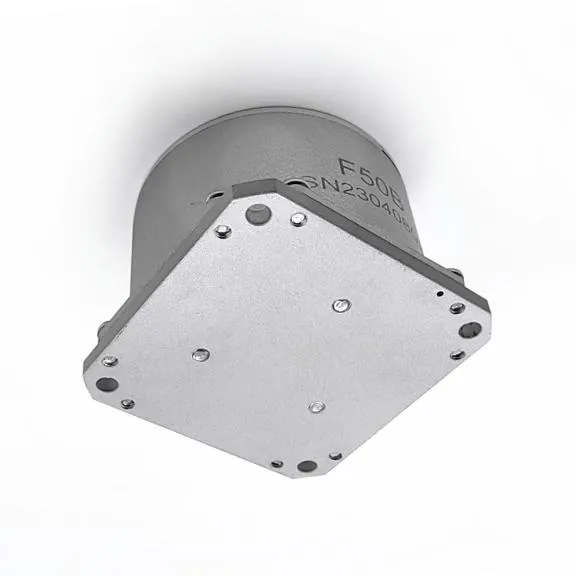

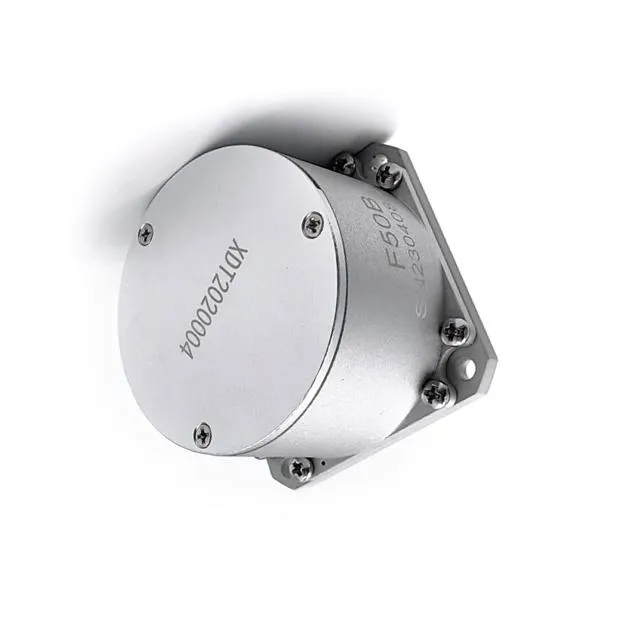

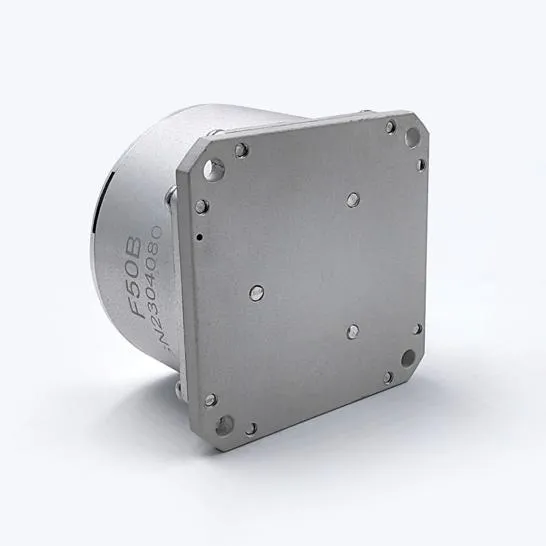

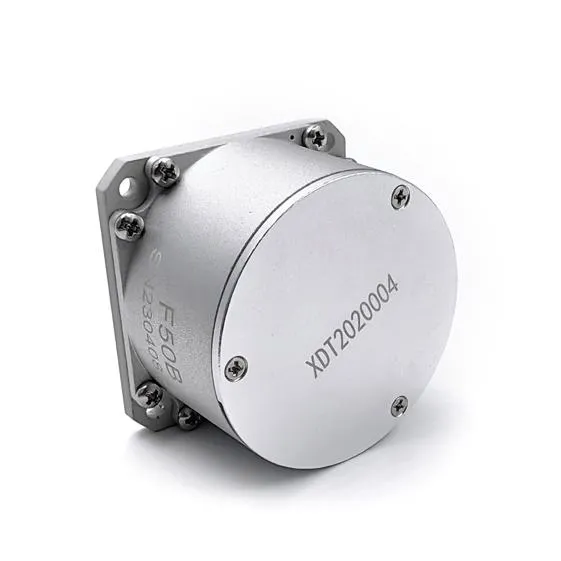

Φθηνό κόστος FOG Γυροσκόπιο μικρού όγκου

Ονομασία μάρκας:	Firepower
Αριθμός μοντέλου:	F50B
MOQ:	1 PCS
τιμή:	US$2,800.00~3,000.00
Όροι πληρωμής:	Λ/Κ, Τ/Τ
Ικανότητα εφοδιασμού:	100 τεμάχια το μήνα

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Σενζέν, Κίνα

Πιστοποίηση:

Πεδίο μέτρησης:

-500~+500°/s

μηδενική σταθερότητα μεροληψίας:

≤ 0,1°/h, 10 δευτερόλεπτα

Επαναληψιμότητα μηδενικής προκατάληψης:

≤0.1°/h

Συντελεστής τυχαίας βάδισης:

≤ 0,01°/√h

Μη γραμμικότητα συντελεστή κλίμακας:

≤ 40 ppm

Επαναληψιμότητα με συντελεστή κλίμακας:

≤ 40 ppm

Ασυμμετρία του συντελεστή κλίμακας:

≤ 40 ppm

Ωρα έναρξης:

≤1s

Διάφραση ζώνης:

500Hz

Ηλεκτρική τροφοδοσία:

±5±0,15V

Δύναμη:

≤6W

Θερμοκρασία λειτουργίας:

-40~+70°C

Θέρμανση αποθήκευσης:

-55~+85°C

Δονήσεις:

20~2000Hz, 0,06g2/Hz

Αντίκτυπος:

30g, 11ms

Ποσοστό Baud:

921600 (προσαρμόσιμο) bps

Τρόπος εξόδου:

Rs-422

Συνδετήρας:

J30J-15TJL/(Διαμορφώσιμο)

Γενικό Dimesions:

50mm*50mm*32mm

Διαστάσεις εγκατάστασης:

43mm*43mm

Συσκευασία λεπτομέρειες:

σφουγγάρι και κουτί

Δυνατότητα προσφοράς:

100 τεμάχια το μήνα

Επισημαίνω:

Γυροσκόπιο οπτικών ινών κλειστού βρόχου

Γυροσκόπιο μικρού όγκου οπτικών ινών

Γυροσκόπιο οπτικών ινών χαμηλής τιμής

Περιγραφή προϊόντος

1.1Επισκόπηση προϊόντος
Το προϊόν αυτό είναι ένας αισθητήρας αδράνειας γωνιακού ρυθμού που βασίζεται στο οπτικό φαινόμενο Sagnac, το οποίο χρησιμοποιείται για τη μέτρηση του γωνιακού ρυθμού του φορέα κατά μήκος του ευαίσθητου άξονα του προϊόντος.Η μονάδα ανίχνευσης γωνιακής ταχύτητας του προϊόντος είναι ένα δαχτυλίδι οπτικών ινών, υιοθετείται ένα ψηφιακό κύκλωμα ανίχνευσης κλειστού βρόχου για την εξαγωγή της διαφοράς οπτικής διαδρομής του φωτός που διαδίδεται με την κατεύθυνση των ρολογιών και με την αντίστροφη κατεύθυνση του ρολογιού, που προκαλείται από τον εξωτερικό φυσικό γωνικό ρυθμό,που ανιχνεύεται από το δαχτυλίδι οπτικών ινών, και εν τω μεταξύ ένα σήμα τάσης που μετατρέπεται από ένα σήμα διαφοράς οπτικής διαδρομής υποβάλλεται σε ανατροφοδότηση και έλεγχο κλειστού βρόχου, έτσι ώστε να πραγματοποιείται η διαμόρφωση και η αποδιαμόρφωση του σήματος,και επιτυγχάνεται ο σκοπός της ανίχνευσης σήματος γωνιακής ταχύτητας.

1.2 Λειτουργία
Το προϊόν αυτό αποτελείται από μια οπτική μονάδα ανίχνευσης γωνιακής ταχύτητας και μια μονάδα ανίχνευσης σήματος, που παρέχει πληροφορίες γωνιακής αύξησης σε έναν άξονα και πληροφορίες εσωτερικής θερμοκρασίας.
1.3 Εφαρμογή
Τα προϊόντα είναι κυρίως κατάλληλα για εφαρμογές όπως συστήματα αδρανειακής πλοήγησης μεσαίας ακρίβειας, συστήματα θέσης και προσανατολισμού και συστήματα σταθεροποίησης σερβο.

Το προϊόν αποτελείται κυρίως από τα ακόλουθα συστατικά:
α) στοιχεία οπτικής διαδρομής·
β) Πίνακας κυκλωμάτων εντοπισμού και ελέγχου σήματος·
γ) Σκελετός δαχτυλιδιού οπτικών ινών, κέλυφος και άλλα δομικά μέρη·
1.3Μέγεθος
Συνολική διάσταση (mm): 50 ± 0,1 × 50 ± 0,1 × 36 ± 0,1 (L × W × H) ·
Μέγεθος εγκατάστασης (mm):Στροφές 41 X 41, 4 M3

Μέγεθος

Ηλεκτρική διεπαφή

Αριθμός πιν	Ορισμός	Εξηγήστε
1,9	T+	Έξοδος από σειριακή θύρα RS422 +
2,10	- Τι;	Έξοδος από σειριακή θύρα RS422-
4,5	+5VA	Αναλογική τροφοδοσία + 5V
6,7	ΑΓΝΔ	Ανάλογη ισχύς εδάφους
8,15	-5VA	Αναλογική τροφοδοσία -5V
12,13	ΚΑΚ	Ψηφιακή τροφοδοσία + 5/+ 3.3V
11,14	Εθνική Τράπεζα	Ψηφιακή ισχύς εδάφους
