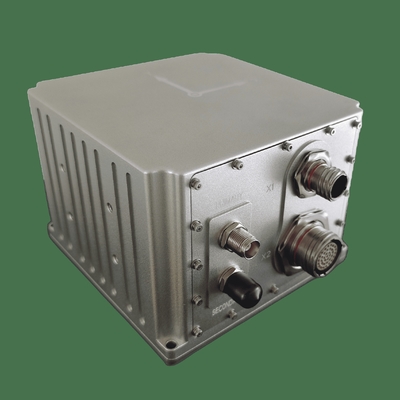

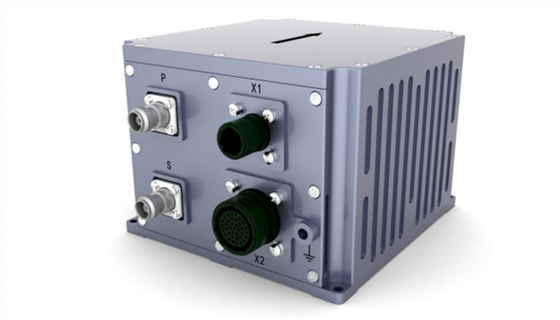

Σύστημα ολοκληρωμένης πλοήγησης υψηλής ακρίβειας με σταθερότητα μηδενικών διακυμάνσεων 0,05°/h και συχνότητα δεδομένων πλοήγησης 200 Hz

Ονομασία μάρκας:	Firepower
Αριθμός μοντέλου:	INS500D
MOQ:	1
τιμή:	Διαπραγματεύσιμα
Όροι πληρωμής:	Τ/Τ
Ικανότητα εφοδιασμού:	500/μήνα

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Ακριβότητα τοποθέτησης σε ενιαίο σημείο (RMS):

1.2m

ακρίβεια θέσης RTK (RMS):

2cm±1ppm

Απώλεια ακρίβειας τοποθέτησης κλειδαριού (CEP):

100m/10min, 0,5nm/30min, 1,5nm/h, 2‰D

Σύστημα αυτοναυτιλίας:

00,05°×sec/Lati

Συχνότητα των δεδομένων πλοήγησης:

200 Hz

Σειρά γυροσκοπίων:

400°/s

Σταθερότητα μηδενικής κλίσης του γυροσκάφους:

00,05°/ώρα

Συσκευασία λεπτομέρειες:

Σφουγγάρι και χαρτόνι

Δυνατότητα προσφοράς:

500/μήνα

Επισημαίνω:

Ενοποιημένο σύστημα πλοήγησης 200 Hz

0.05°/h Ενσωματωμένο σύστημα πλοήγησης

Σύστημα ολοκληρωμένης πλοήγησης υψηλής ακρίβειας

Περιγραφή προϊόντος

1. Σύνοψη

Το ολοκληρωμένο σύστημα πλοήγησης με οπτική ίνα SNC500D βασίζεται στο γυροσκόπιο κλειστού κυκλώματος με οπτική ίνα, στο επιταχυνόμετρο και στην υψηλής ποιότητας πίνακα λήψης GNSS με υψηλές επιδόσεις κόστους,και υλοποιείται μέσω πολυαισθητήρα σύντηξης και αλγόριθμο υπολογισμού πλοήγησης για την κάλυψη των απαιτήσεων για την ακριβή μέτρηση της στάσης, πορεία, θέση και άλλες πληροφορίες στους τομείς εφαρμογής των μεσαίων και υψηλής ακρίβειας κινητών συστημάτων μέτρησης και των μεγάλων UAV.

2Δείκτης απόδοσης

Παράμετρος		Τεχνικοί δείκτες
Ακριβότητα θέσης	Ενιαίο σημείο (RMS)	1.2m
	RTK ((RMS)	2cm+1ppm
	Ακριβότητα κλειδώματος-αποτυχίας (CEP)	100m/10min 0.5nm/30min 1.5nm/h 2 ‰ D, όπου D είναι η διαδρομή (προαιρετικά, συνδυασμός DVL ή χρονομετρητή)
Κατεύθυνση (RMS)	Αυτο-βόρεια αναζήτηση ακρίβειας	00,05 ° × δευτερόλεπτο (Lati), 10 λεπτά ευθυγράμμιση της σταθερής βάσης· όπου Lati δηλώνει το γεωγραφικό πλάτος.
Κατεύθυνση (RMS)	Ακριβότητα στερέωσης κατά την απώλεια κλειδώματος	0.1°/h
Στελέχη (RMS)	Το GNSS ισχύει	00,02°
Στελέχη (RMS)	Ακριβότητα στερέωσης κατά την απώλεια κλειδώματος	00,05°/ώρα
Οριζόντια ακρίβεια ταχύτητας (RMS)	Μονό σημείο L1/L2	0.1m/s
Οριζόντια ακρίβεια ταχύτητας (RMS)	Το GNSS είναι άκυρο	2m/s/h
Συχνότητα δεδομένων πλοήγησης	200Hz
Γυροσκόπιο	Πεδίο	400°/s
	Μηδενική σταθερότητα προκατάληψης	00,05°/ώρα
	Μη γραμμικότητα του συντελεστή κλίμακας	50 ppm
	Στρογγυλό τυχαίο περπάτημα	00,02°/ √hr
Επιταχυνόμετρο	Πεδίο	16g
	Μηδενική σταθερότητα προκατάληψης	50 μg
	Μη γραμμικότητα του συντελεστή κλίμακας	100 ppm
	Ταχύτητα τυχαίο περπάτημα	00,01m/s/ √hr
Φυσικές διαστάσεις και ηλεκτρικά χαρακτηριστικά	Συνολικές διαστάσεις	1380,5 mm × 136,5 mm × 102 mm
	Βάρος	20,0 kg (χωρίς καλώδιο)
	Τεχνική ένταση	1236VDC
	Κατανάλωση ενέργειας	< 24W (σταθερή κατάσταση)
	Αποθήκευση	16G
Περιβαλλοντικοί δείκτες	Θερμοκρασία λειτουργίας	-40°C~+60°C
	Θέρμανση αποθήκευσης	-45°C~+70°C
	Τυχαία δονήσεις	60,06g, 20Hz έως 2000Hz
	ΜΤΠΔ	3000 ώρες
Χαρακτηριστικά διεπαφής	ΠΡΑΣ, EVENT, RS232, RS422, CAN (προαιρετικά)
	100m δίκτυο θύρας
	Σύνδεσμος κεραίας (TNC)
	Διασύνδεση αισθητήρα ταχύτητας τροχών

3Συνολικές διαστάσεις Σύστημα ολοκληρωμένης πλοήγησης υψηλής ακρίβειας με σταθερότητα μηδενικών διακυμάνσεων 0,05°/h και συχνότητα δεδομένων πλοήγησης 200 Hz 0
