Σύστημα ενσωματωμένης δορυφορικής ναυσιπλοΐας υψηλών επιδόσεων για μη επανδρωμένα πλοία RS-422/CAN/Δίκτυο

Name: Σύστημα ενσωματωμένης δορυφορικής ναυσιπλοΐας υψηλών επιδόσεων για μη επανδρωμένα πλοία RS-422/CAN/Δίκτυο
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: INS500D
Price: 5,000.00 USD
Availability: InStock

Ονομασία μάρκας:	Firepower
Αριθμός μοντέλου:	INS500D
MOQ:	1
τιμή:	Διαπραγματεύσιμα
Όροι πληρωμής:	Τ/Τ
Ικανότητα εφοδιασμού:	500/μήνα

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Ακρίβεια θέσης:

10,8nm/h

Ακρίβεια επικεφαλίδας:

0.1°/h

Ακρίβεια στάσης:

00,05°/ώρα

Οριζόντια ακρίβεια ταχύτητας:

0.1m/s

Συχνότητα δεδομένων πλοήγησης ((Μια μονάδα L1/L2):

200HZ

Σειρά γυροσκοπίων:

400°/s

Σταθερότητα μηδενικής κλίσης του γυροσκόπου:

00,3°/ώρα

Σειρά επιταχυμέτρων:

16G

Επιταχυνσιόμετρο Μηδενική σταθερότητα πόλωσης:

50 μg

Διάσταση:

1380,5 mm × 136,5 mm × 102 mm

Βάρος:

20,0 kg (χωρίς καλώδιο)

Θερμοκρασία λειτουργίας:

-40°C~+60°C

Συσκευασία λεπτομέρειες:

Σφουγγάρι και χαρτόνι

Δυνατότητα προσφοράς:

500/μήνα

Επισημαίνω:

Ινερσιακό δορυφορικό ολοκληρωμένο σύστημα πλοήγησης

Υψηλής απόδοσης σύστημα αδρανειακής πλοήγησης

Μη επανδρωμένα πλοία Σύστημα αδράνειας πλοήγησης

Περιγραφή προϊόντος

Περιγραφή του προϊόντος

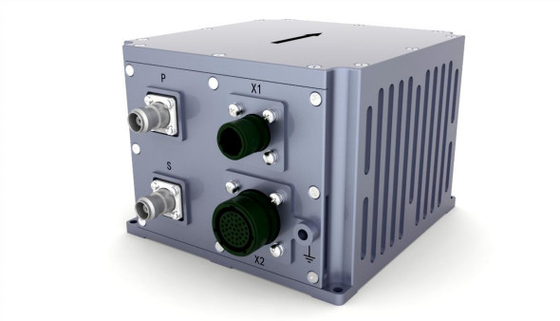

Το ολοκληρωμένο σύστημα πλοήγησης με οπτική ίνα INS500D βασίζεται σε γυροσκόπιο κλειστού κυκλώματος με οπτική ίνα, επιταχυνόμετρο και υψηλής τεχνολογίας πίνακα λήψης GNSS με υψηλές επιδόσεις κόστους,και υλοποιείται μέσω πολυαισθητήρα σύντηξης και αλγόριθμο υπολογισμού πλοήγησης, η οποία πληροί τις απαιτήσεις της ακριβούς μέτρησης των πληροφοριών στάσης, πορείας και θέσης στα πεδία εφαρμογής των μεσαίων και υψηλής ακρίβειας κινητών συστημάτων μέτρησης και των μεγάλων UAV.

Κύρια λειτουργία

Το σύστημα διαθέτει ενσωματωμένη λειτουργία πλοήγησης αδράνειας/δορυφόρου και καθαρή λειτουργία αδράνειας.

Στην κατάσταση αδρανούς/δορυφορικής ολοκληρωμένης πλοήγησης, οι πληροφορίες δορυφορικής τοποθέτησης που λαμβάνονται από τον δέκτη GNSS μπορούν να χρησιμοποιηθούν για ολοκληρωμένη πλοήγηση, και η στάθμη, ο κύκλος, η πορεία, η θέση,ταχύτηταΜετά την απώλεια του σήματος, η θέση, η ταχύτητα και η στάση που υπολογίζονται από την αδράνεια εκδίδονται.που απαιτείται η ακρίβεια της γωνίας και του κυλίνδρου, η λειτουργία διατήρησης της πορείας είναι διαθέσιμη σε σύντομο χρονικό διάστημα και η ακρίβεια θέσης σε επίπεδο μετρητή είναι διαθέσιμη σε σύντομο χρονικό διάστημα.οι πληροφορίες μεταπεξεργασίας μπορούν να προκύψουν για το λογισμικό μεταπεξεργασίας για την επεξεργασία.

Μετά την έναρξη της καθαρής αδρανειακής λειτουργίας (δηλαδή, η σύντηξη GPS δεν έχει ποτέ πραγματοποιηθεί μετά την ενεργοποίηση και αν αποτύχει να κλειδώσει ξανά μετά τη σύντηξη, ανήκει στην ολοκληρωμένη λειτουργία πλοήγησης),έχει ακριβή λειτουργία μέτρησης στάσης, μπορεί να εκδώσει την κλίση και την κατεύθυνση κύλισης, και η καθαρή αδρανειακή λειτουργία μπορεί να βρει τον βορρά στατικά.

Δείκτης επιδόσεων

Παράμετρος		Τεχνικοί δείκτες
Ακριβότητα θέσης	Ενιαίο σημείο (RMS)	1.2m
	RTK ((RMS)	2cm+1ppm
	Ακριβότητα κλειδώματος-αποτυχίας (CEP)	10,8nm/h 2 ‰ D, όπου D είναι η διαδρομή (προαιρετικά, συνδυασμός DVL ή χρονομετρητή)
Κατεύθυνση (RMS)	Αυτο-βόρεια αναζήτηση ακρίβειας	0.1 ° × δευτερόλεπτο (Lati), 10 λεπτά ευθυγράμμιση της σταθερής βάσης· όπου το Lati δηλώνει το γεωγραφικό πλάτος.
Κατεύθυνση (RMS)	Ακριβότητα στερέωσης κατά την απώλεια κλειδώματος	0.1°/h
Στελέχη (RMS)	Το GNSS ισχύει	00,02°
Στελέχη (RMS)	Ακριβότητα στερέωσης κατά την απώλεια κλειδώματος	00,05°/ώρα
Οριζόντια ακρίβεια ταχύτητας (RMS)	Μοναδικό σημείο L1/L2	0.1m/s
Οριζόντια ακρίβεια ταχύτητας (RMS)	Το GNSS είναι άκυρο	2m/s/h
Συχνότητα δεδομένων πλοήγησης	200Hz
Γυροσκόπιο	Πεδίο	400°/s
	Μηδενική σταθερότητα προκατάληψης	00,3°/ώρα
	Μη γραμμικότητα του συντελεστή κλίμακας	50 ppm
	Στρογγυλό τυχαίο περπάτημα	00,02°/ √hr


Επιταχυνόμετρο	Πεδίο	16g
	Μηδενική σταθερότητα προκατάληψης	50ug5
	Μη γραμμικότητα του συντελεστή κλίμακας	100 ppm
	Ταχύτητα τυχαίο περπάτημα	00,01m/s/ √hr
Φυσικές διαστάσεις και ηλεκτρικά χαρακτηριστικά	Συνολικές διαστάσεις	1380,5 mm × 136,5 mm × 102 mm
	Βάρος	20,0 kg (χωρίς καλώδιο)
	Τεχνική ένταση	1236VDC
	Κατανάλωση ενέργειας	< 24W (σταθερή κατάσταση)
	Αποθήκευση	16G
Περιβαλλοντικοί δείκτες	Θερμοκρασία λειτουργίας	-40°C~+60°C
	Θέρμανση αποθήκευσης	-45°C~+70°C
	Τυχαία δονήσεις	60,06g, 20Hz έως 2000Hz
	ΜΤΠΔ	3000 ώρες
Χαρακτηριστικά διεπαφής	ΠΡΑΣ, EVENT, RS232, RS422, CAN (προαιρετικά)
	100m δίκτυο θύρας
	Σύνδεσμος κεραίας (TNC)
	Διασύνδεση αισθητήρα ταχύτητας τροχών

Σχεδιασμός περίγραμμα
