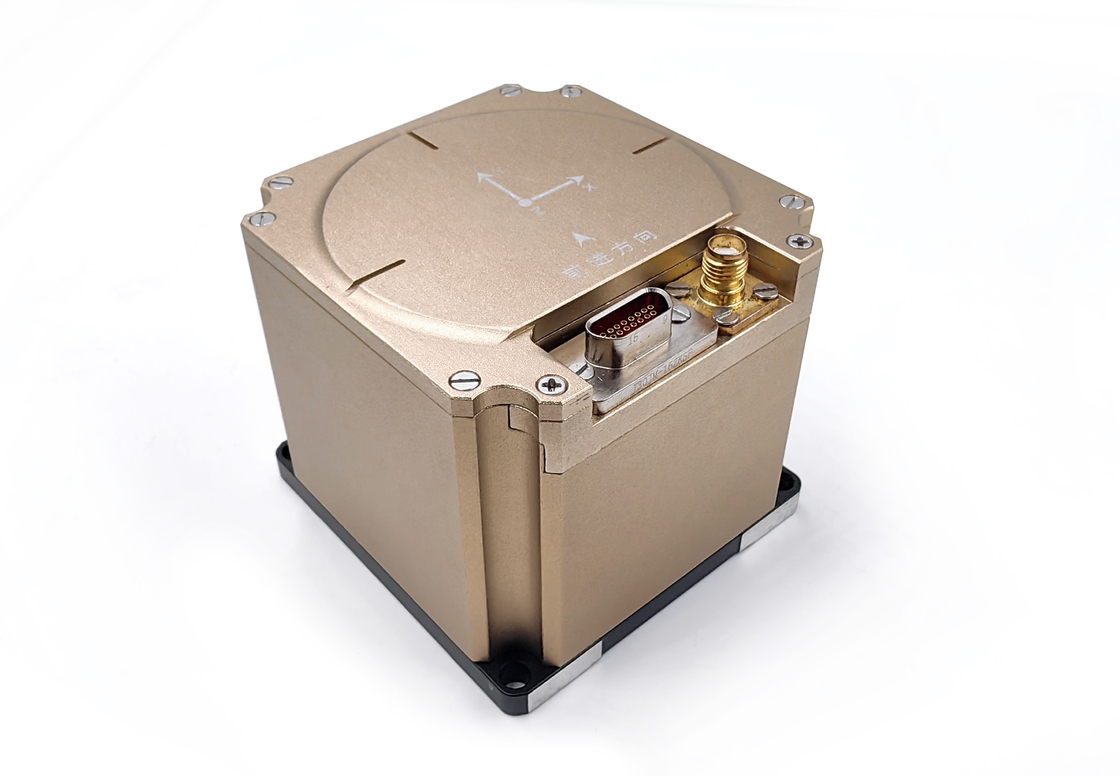

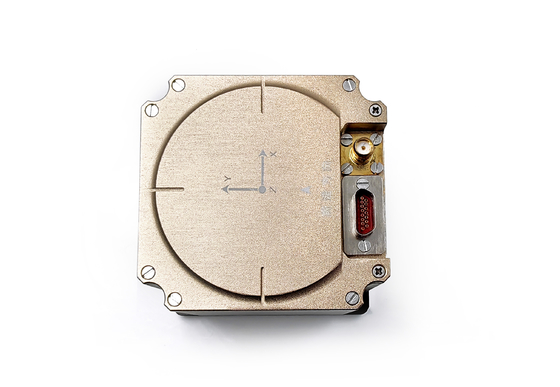

Σύστημα αδρανειακής πλοήγησης GNSS υψηλής ακρίβειας τακτικού επιπέδου για την παρακολούθηση πλοίων

Σύστημα αδρανειακής πλοήγησης GNSS υψηλής ακρίβειας τακτικού επιπέδου για την παρακολούθηση πλοίων

Ονομασία μάρκας:	Firepower
Αριθμός μοντέλου:	INS100
MOQ:	1
τιμή:	Διαπραγματεύσιμα
Όροι πληρωμής:	Λ/Κ,Τ/Τ
Ικανότητα εφοδιασμού:	100/μήνα

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Σειρά γυροσκοπίων:

±300°/s

Σειρά επιταχυμέτρων:

±50 γρ

Τυχαίος περίπατος:

00,05 °/ώρα

Σταθερότητα πόλωσης γυροσκοπίου:

≤ 0,3°/h ((1σ)

Ακριβότητα διατήρησης γωνίας κλίσης:

≤0.2°/h

Εύρος ζώνης γυροσκοπίων:

300HZ

Μη γραμμικότητα συντελεστή κλίμακας:

≤200ppm

Βόρεια αναζήτηση χρόνου:

≤5 λεπτά

Συσκευασία λεπτομέρειες:

Δαχτυλίδι

Δυνατότητα προσφοράς:

100/μήνα

Επισημαίνω:

Σύστημα αδρανειακής πλοήγησης GNSS τακτικού επιπέδου

Υψηλής ακρίβειας σύστημα αδρανειακής πλοήγησης GNSS

Σύστημα αδρανειακής πλοήγησης GNSS παρακολούθησης σκαφών

Περιγραφή προϊόντος

Σύστημα αδρανειακής πλοήγησης GNSS υψηλής ακρίβειας τακτικού επιπέδου για την παρακολούθηση πλοίων

Σύστημα αδρανειακής πλοήγησης GNSS υψηλής ακρίβειας τακτικού επιπέδου για την παρακολούθηση πλοίων 0

Περιγραφή του προϊόντος

INS-100 είναι ένα ολοκληρωμένο σύστημα πλοήγησης υψηλής ακρίβειας που έχει σχεδιαστεί για απαιτητικές εφαρμογές που απαιτούν εξαιρετική ακρίβεια και αξιοπιστία.Είναι εξοπλισμένο με τρία αυτοαναπτυγμένα γυροσκόπια 40 βαθμών οπτικών ινών, tΤρεις-αυτο MEMS επιταχυνόμετραΜε την αξιοποίηση της σύντηξης πολυαισθητήρων και των εξελιγμένων ολοκληρωμένων αλγορίθμων πλοήγησης,Το σύστημα παρέχει ακριβή τοποθέτηση και πλοήγηση ακόμη και σε περίπλοκα και δυναμικά περιβάλλοντα..

Με την υψηλή αξιοπιστία και την ισχυρή προσαρμοστικότητα του στο περιβάλλον, το INS-100 είναι κατάλληλο για ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένης της αυτόνομης οδήγησης, των μη επανδρωμένων αεροσκαφών (UAV),γεωχωρική γεωγραφία και χαρτογράφησηΤο ισχυρό σχεδιασμό του εξασφαλίζει σταθερή και ακριβή απόδοση σε διάφορες συνθήκες λειτουργίας,καθιστώντας την ιδανική επιλογή για βιομηχανίες που απαιτούν ανώτερες δυνατότητες πλοήγησης και ανίχνευσης κίνησης.

Οι κύριες λειτουργίες του ολοκληρωμένου συστήματος πλοήγησης είναι οι ακόλουθες:

Η λειτουργία αρχικής ευθυγράμμισης ολοκληρώνεται με τη χρήση της ισχύος της μηχανής αδράνειας και μπορεί να πραγματοποιηθεί η ευθυγράμμιση της βάσης κλονισμού και η ευθυγράμμιση κίνησης.
Οι πληροφορίες GPS που λαμβάνονται από το εξωτερικό μπορούν να χρησιμοποιηθούν για την ολοκλήρωση της ολοκληρωμένης λειτουργίας πλοήγησης και την παροχή πληροφοριών όπως γωνία, ταχύτητα και θέση.
Μετά την απώλεια του δορυφορικού σήματος, η έξοδος της συσκευής αδράνειας και η είσοδος του οδομέτρου μπορούν να χρησιμοποιηθούν για να συνεχιστεί ο υπολογισμός πλοήγησης.
Μπορεί να παράγει υψηλής απόδοσης και υψηλής ταχύτητας δειγματοληψίας γυροσκόπησης και να προσθέτει ακατέργαστα δεδομένα για σταθερό έλεγχο πλατφόρμας.
Οι παράμετροι προγράμματος και διαμόρφωσης μπορούν να αναβαθμιστούν online μέσω της σειριακής θύρας.

Βασικές παραμέτρους

Τεχνολογία γυροσκόπησης

Σχέδιο		Δείκτες	Σημείωση
Γυροσκόπηση	Πεδίο μέτρησης	-300°/s ~+300°/s
	Απόφαση	≤ 0,5°/h
	Μειονέκτημα προκατάληψης	-1,0°/h ~+1,0°/h
	Τυχαίο περπάτημα	00,05 ο /h
	Προστασία σε θερμοκρασία δωματίου	≤ 0,3°/h ((1σ)	10 δευτερόλεπτα εξομάλυνσης, αποτέλεσμα δοκιμής 1H
	Διασταθερότητα σε πλήρη θερμοκρασία	≤0,5°/h (σ)	10 δευτερόλεπτα εξομάλυνσης, αποτέλεσμα δοκιμής 1H
	Μειωμένη επαναληψιμότητα σε κανονική θερμοκρασία	≤ 0,3°/h ((1σ)	Στατιστικά στοιχεία για 6 δεδομένα δοκιμής
	Μειοψηφία επαναληψιμότητας σε πλήρη θερμοκρασία	≤0,5°/h (σ)	Πάρτε 2 Biasdata σε πλήρη θερμοκρασία, υψηλή θερμοκρασία, χαμηλή θερμοκρασία και κανονική θερμοκρασία αντίστοιχα
	Μη γραμμικότητα του συντελεστή κλίμακας	≤ 200 ppm	Πλήρης θερμοκρασία και σταθερή θερμοκρασία
	Επαναληψιμότητα με συντελεστή κλίμακας	≤ 200 ppm ((1σ)	Πλήρης θερμοκρασία και σταθερή θερμοκρασία
	Ώρα έναρξης του γυροσκάφους	≤ 5s
	Διάφρασμα ζώνης ζυροκίνησης	300Hz	Διασφάλιση σχεδιασμού, δοκιμές παρτίδας
	Απομείνατος σφάλματος εγκατάστασης τριάξονου γυροσκόπου	≤ 30"

Τεχνικοί δείκτες επιταχυντή

Σχέδιο		Δείκτες	Σημείωση
Επιτάχυνση	Πεδίο μέτρησης	-50g ~ +50g	Εγγύηση σχεδιασμού και επιλογής
	Μη γραμμικότητα του συντελεστή κλίμακας	≤ 200 ppm	Εγγύηση σχεδιασμού και επιλογής
	Διασταθερότητα σε πλήρη θερμοκρασία	≤ 100ug ((1σ)	10 δευτερόλεπτα εξομάλυνσης, αποτέλεσμα δοκιμής 1H
	Μειοψηφία επαναληψιμότητας σε πλήρη θερμοκρασία	≤ 100ug ((1σ)	Πάρτε 2 Biasdata σε πλήρη θερμοκρασία, υψηλή θερμοκρασία, χαμηλή θερμοκρασία και κανονική θερμοκρασία αντίστοιχα
	Επαναληψιμότητα με συντελεστή κλίμακας	≤ 100 ppm ((1σ)	Εγγύηση σχεδιασμού και επιλογής
	Τυχαίο περπάτημα	≤ 0,02m/s/h1/2
	Προσθέστε την ώρα έναρξης	≤ 5s
	Απομείον σφάλματος εγκατάστασης τριάξιας προσθήκης	≤ 30"

Ακριβότητα ευθυγράμμισης

Ενσωματωμένη ακρίβεια πλοήγησης (αποτελεσματική μέσω δορυφόρου)

Σχέδιο		Δείκτες	Σημείωση
Ακριβότητα ευθυγράμμισης	Βόρεια αναζήτηση χρόνου	≤5 λεπτά	Γενικά, το πρότυπο είναι 3 λεπτά ή 5 λεπτά.
	Επαναλαμβανόμενη ευθυγράμμιση γωνίας πορείας	≤ 1°/cosL	1σ
	Επαναλαμβανόμενη ευθυγράμμιση ύψους	≤ 0,05°	1σ
	Επαναλαμβανόμενη ευθυγράμμιση γωνίας κυλίσματος	≤ 0,05°	1σ
	Τρόπος αναζήτησης βορρά	Προαιρετικό	Μπορεί να συνειδητοποιήσει την ευθυγράμμιση της βάσης κλίσης, την βοηθητική ευθυγράμμιση GPS κατά τη διάρκεια του ταξιδιού, την βοηθητική ευθυγράμμιση του οδομέτρου κατά τη διάρκεια του ταξιδιού και την κύρια ευθυγράμμιση μεταφοράς αδράνειας πλοήγησης.

Ακριβότητα αδρανειακής πλοήγησης (μη έγκυρος δορυφόρος)

Σχέδιο		Δείκτες	Σημείωση
Ακριβότητα διεύθυνσης αδρανείας	Ακρίβεια διατήρησης γωνίας πορείας	≤ 2°/h
	Ακριβότητα διατήρησης γωνίας κλίσης	≤ 0,2°/h
	Ακριβότητα συντήρησης γωνίας κυλίσματος	≤ 0,2°/h
	Καθαρή αδρανειακή ακρίβεια θέσης	≤ 20m ((100s)	CEP, χωρίς εξωτερική βοήθεια πληροφόρησης
	Ακριβότητα θέσης του οδομέτρου ολοκληρωμένης πλοήγησης	≤ 0,2% (χιλιόμετρα άνω των 3 km)
	Ακριβότητα θέσης του οδομέτρου ολοκληρωμένης πλοήγησης	≤1m ((50s)

Μέγεθος

Σύστημα αδρανειακής πλοήγησης GNSS υψηλής ακρίβειας τακτικού επιπέδου για την παρακολούθηση πλοίων 1

Κύρια πεδία εφαρμογής

Σύστημα αδρανειακής πλοήγησης GNSS υψηλής ακρίβειας τακτικού επιπέδου για την παρακολούθηση πλοίων 2

Σύστημα αδρανειακής πλοήγησης GNSS υψηλής ακρίβειας τακτικού επιπέδου για την παρακολούθηση πλοίων 3

Σύστημα αδρανειακής πλοήγησης GNSS υψηλής ακρίβειας τακτικού επιπέδου για την παρακολούθηση πλοίων 4
