Σύστημα ολοκληρωμένης αδρανειακής πλοήγησης GNSS με γυροσκόπιο οπτικών ινών για χερσαία οχήματα

Name: Σύστημα ολοκληρωμένης αδρανειακής πλοήγησης GNSS με γυροσκόπιο οπτικών ινών για χερσαία οχήματα
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: INS500D
Price: 7000 USD
Availability: InStock

Ονομασία μάρκας:	FIREPOWER
Αριθμός μοντέλου:	INS500D
MOQ:	1
τιμή:	7000$
Όροι πληρωμής:	Λ/Κ, Τ/Τ, Western Union
Ικανότητα εφοδιασμού:	500/μήνα

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Ακρίβεια επικεφαλίδας:

0.1°

Ακρίβεια στάσης:

00,02° (RMS)

Οριζόντια ακρίβεια ταχύτητας:

0.1m/s

Σειρά γυροσκοπίων:

±400°/s

γυροσκόπιο Μηδενική σταθερότητα πόλωσης:

≤0,3°/ώρα

Πεδίο ακρίβειας:

± 16g

Ασφάλεια μηδενικής μεροληψίας:

≤ 50 μg

Πηγή ενέργειας:

9-36V

βάρος:

≤2kg

Διασύνδεση επικοινωνίας:

Επικοινωνία με την Υπηρεσία Επικοινωνίας (PPS), Συμβάν RS232, RS422, CAN

Συσκευασία λεπτομέρειες:

sponge+box

Δυνατότητα προσφοράς:

500/μήνα

Επισημαίνω:

Σύστημα αδρανειακής πλοήγησης οχημάτων χερσαίας χρήσης

Ενσωματωμένο σύστημα αδρανειακής πλοήγησης GNSS

Σύστημα ινησιακής πλοήγησης με γυροσκόπιο οπτικών ινών

Περιγραφή προϊόντος

Περιγραφή του προϊόντος

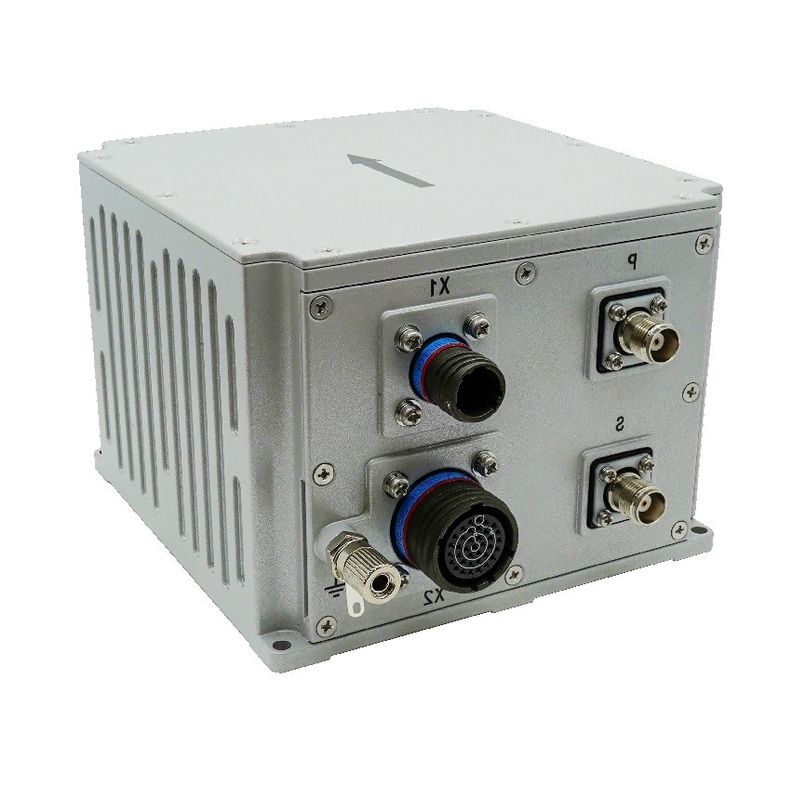

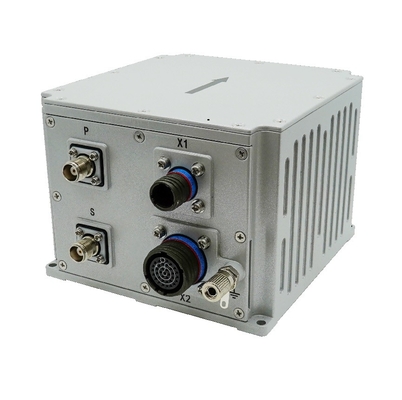

Το ολοκληρωμένο σύστημα πλοήγησης με οπτική ίνα INS500D βασίζεται σε γυροσκόπιο κλειστού κυκλώματος με οπτική ίνα, επιταχυνόμετρο και υψηλής τεχνολογίας πίνακα λήψης GNSS με υψηλές επιδόσεις κόστους,και υλοποιείται μέσω πολυαισθητήρα σύντηξης και αλγόριθμο υπολογισμού πλοήγησης, η οποία πληροί τις απαιτήσεις για ακριβή μέτρηση των πληροφοριών στάσης, πορείας και θέσης στους τομείς εφαρμογής των μεσαίων και υψηλής ακρίβειας κινητών συστημάτων μέτρησης και των μεγάλων UAV.

Το σύστημα διαθέτει ενσωματωμένη λειτουργία πλοήγησης αδράνειας/δορυφόρου και καθαρή λειτουργία αδράνειας.

Στην κατάσταση αδρανούς/δορυφορικής ολοκληρωμένης πλοήγησης, οι πληροφορίες δορυφορικής τοποθέτησης που λαμβάνονται από τον δέκτη GNSS μπορούν να χρησιμοποιηθούν για ολοκληρωμένη πλοήγηση, και η στάθμη, ο κύκλος, η πορεία, η θέση,ταχύτηταΜετά την απώλεια του σήματος, η θέση, η ταχύτητα και η στάση που υπολογίζονται από την αδράνεια εκδίδονται.που απαιτείται η ακρίβεια της γωνίας και του κυλίνδρου, η λειτουργία διατήρησης της πορείας είναι διαθέσιμη σε σύντομο χρονικό διάστημα και η ακρίβεια θέσης σε επίπεδο μετρητή είναι διαθέσιμη σε σύντομο χρονικό διάστημα.οι πληροφορίες μεταπεξεργασίας μπορούν να προκύψουν για το λογισμικό μεταπεξεργασίας για την επεξεργασία.

Μετά την έναρξη της καθαρής αδρανειακής λειτουργίας (δηλαδή, η σύντηξη GPS δεν έχει ποτέ πραγματοποιηθεί μετά την ενεργοποίηση και αν αποτύχει να κλειδώσει ξανά μετά τη σύντηξη, ανήκει στην ολοκληρωμένη λειτουργία πλοήγησης),έχει ακριβή λειτουργία μέτρησης στάσης, μπορεί να εκδώσει την κλίση και την κατεύθυνση κύλισης, και η καθαρή αδρανειακή λειτουργία μπορεί να βρει τον βορρά στατικά.

Τεχνικές παραμέτρους

Παράμετρος		Τεχνικοί δείκτες
Ακριβότητα θέσης	Ενιαίο σημείο (RMS)	1.2m
	RTΚΕ(Επικεφαλής)	2cm+1ppm
	Εγκλειστική απώλεια ακρίβεια (CEP)	10,8nm/h 2 ‰ D, όπου D είναι η διαδρομή (προαιρετικά, συνδυασμός DVL ή χρονομετρητή)
Κατεύθυνση (RMS)	Αυτο-βόρεια αναζήτηση ακρίβειας	0.1 ° × δευτερόλεπτο (Lati), 10 λεπτά ευθυγράμμιση της σταθερής βάσης· όπου το Lati δηλώνει το γεωγραφικό πλάτος.
Κατεύθυνση (RMS)	Ακριβότητα στερέωσης κατά την απώλεια κλειδώματος	0.1°/h
Στελέχη (RMS)	Το GNSS ισχύει	00,02°
Στελέχη (RMS)	Ακριβότητα στερέωσης κατά την απώλεια κλειδώματος	00,05°/ώρα
Οριζόντια ακρίβεια ταχύτητας (RMS)	Μοναδικό σημείο L1/L2	0.1m/s
Οριζόντια ακρίβεια ταχύτητας (RMS)	Το GNSS είναι άκυρο	2m/s/h
Συχνότητα δεδομένων πλοήγησης	200Hz
Γυροσκόπιο	Πεδίο	400°/s
	Μηδενική σταθερότητα προκατάληψης	00,3°/ώρα
	Μη γραμμικότητα του συντελεστή κλίμακας	50 ppm
	Στρογγυλό τυχαίο περπάτημα	00,02°/ √hr
Επιταχυνόμετρο	Πεδίο	16g
	Μηδενική σταθερότητα προκατάληψης	50ug5
	Μη γραμμικότητα του συντελεστή κλίμακας	100 ppm
	Ταχύτητα τυχαίο περπάτημα	00,01m/s/ √hr
Φυσικές διαστάσεις και ηλεκτρικά χαρακτηριστικά	Συνολικές διαστάσεις	138.5 mm × 136.5 mm × 102 mm
	Βάρος	20,0 kg (χωρίς καλώδιο)
	Τεχνική ένταση	12Επικεφαλής36VDC
	Κατανάλωση ενέργειας	< 24W (σταθερή κατάσταση)
	Αποθήκευση	16G
Περιβαλλοντικοί δείκτες	Θερμοκρασία λειτουργίας	-40°C~+60°C
	Θέρμανση αποθήκευσης	-45°C~+70°C
	Τυχαία δονήσεις	6.06g,20 Hz ~ 2000 Hz
	ΜΤΠΔ	3000 ώρες
Χαρακτηριστικά διεπαφής	ΠΡΑΣ, EVENT, RS232, RS422, CAN (προαιρετικά)
	100m δίκτυο θύρας
	Σύνδεσμος κεραίας (TNC)
	Διασύνδεση αισθητήρα ταχύτητας τροχών

Σχεδιασμός περίγραμμα
