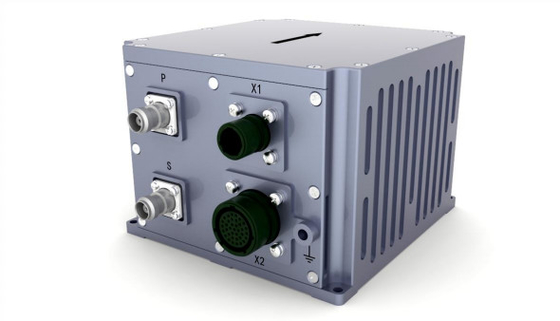

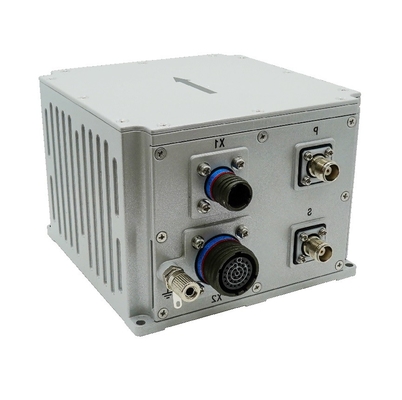

Υψηλή ακρίβεια πορείας 0,1° GNSS Ενοποιημένο σύστημα αδρανειακής πλοήγησης για ναυσιπλοΐα

Name: Υψηλή ακρίβεια πορείας 0,1° GNSS Ενοποιημένο σύστημα αδρανειακής πλοήγησης για ναυσιπλοΐα
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: INS500D
Price: 7000 USD
Availability: InStock

Ονομασία μάρκας:	FIREPOWER
Αριθμός μοντέλου:	INS500D
MOQ:	1
τιμή:	7000$
Όροι πληρωμής:	Λ/Κ, Τ/Τ, Western Union
Ικανότητα εφοδιασμού:	500/μήνα

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Ακρίβεια επικεφαλίδας:

0.1°

Ακρίβεια στάσης:

00,02° (RMS)

Οριζόντια ακρίβεια ταχύτητας:

0.1m/s

Σειρά γυροσκοπίων:

±400°/s

γυροσκόπιο Μηδενική σταθερότητα πόλωσης:

≤0,3°/ώρα

Πεδίο ακρίβειας:

± 16g

Ασφάλεια μηδενικής μεροληψίας:

≤ 50 μg

Πηγή ενέργειας:

9-36V

βάρος:

≤2kg

Διασύνδεση επικοινωνίας:

Επικοινωνία με την Υπηρεσία Επικοινωνίας (PPS), Συμβάν RS232, RS422, CAN

Συσκευασία λεπτομέρειες:

sponge+box

Δυνατότητα προσφοράς:

500/μήνα

Επισημαίνω:

0.1° GNSS ολοκληρωμένο σύστημα αδράντιας πλοήγησης

Ινησιακό σύστημα πλοήγησης για τη ναυσιπλοΐα

Περιγραφή προϊόντος

Περιγραφή του προϊόντος

Το INS500D είναι ένα οικονομικά αποδοτικό σύστημα πλοήγησης.και ένα υψηλού επιπέδου πίνακα λήψης GNSSΜέσω της σύντηξης πολλών αισθητήρων και προηγμένων αλγορίθμων υπολογισμού πλοήγησης, ικανοποιεί τις απαιτήσεις για ακριβή μέτρηση στάσης, κατεύθυνσης,και πληροφορίες θέσης σε μεσαία έως υψηλής ακρίβειας κινητά συστήματα μέτρησης και σε μεγάλες εφαρμογές UAV.

Το σύστημα αυτό υποστηρίζει δύο τρόπους λειτουργίας: αδράνεια/δορυφορική ολοκληρωμένη λειτουργία πλοήγησης και καθαρή αδράνεια.

Τρόπος ενσωματωμένης πλοήγησης αδράνειας/δορυφόρου:
Σε αυτή τη λειτουργία, ο δέκτης GNSS χρησιμοποιεί τις λαμβανόμενες πληροφορίες τοποθέτησης δορυφόρου για ολοκληρωμένη πλοήγηση.,Σε περίπτωση απώλειας σήματος, αλλάζει σε εκπομπή δεδομένων θέσης, ταχύτητας και στάσης που υπολογίζονται μέσω αδρανειακών μέσων.Υπάρχει επίσης μια βραχυπρόθεσμη λειτουργία διατήρησης της πορείας.Επιπλέον, στην ενσωματωμένη λειτουργία πλοήγησης, μπορούν να παρέχονται πληροφορίες μετά την επεξεργασία για χρήση από το λογισμικό μετά την επεξεργασία.

Καθαρή αδράνεια:
Μόλις ξεκινήσει η καθαρή αδρανειακή λειτουργία (δηλαδή η σύντηξη GPS δεν έχει πραγματοποιηθεί από την ενεργοποίηση· εάν χάσει το κλειδί μετά την προηγούμενη σύντηξη, επιστρέφει στην ολοκληρωμένη λειτουργία πλοήγησης),το σύστημα προσφέρει ακριβή λειτουργία μέτρησης στάσηςΕπιπλέον, σε καθαρή αδράνεια, το σύστημα είναι ικανό να εντοπίζει τον στατικό βορρά.

Τεχνικές παραμέτρους

Παράμετρος		Τεχνικοί δείκτες
Ακριβότητα θέσης	Ενιαίο σημείο (RMS)	1.2m
	RTK ((RMS)	2cm+1ppm
	Εγκλειστική απώλεια ακρίβεια (CEP)	10,8nm/h 2 ‰ D, όπου D είναι η διαδρομή (προαιρετικά, συνδυασμός DVL ή χρονομετρητή)
Κατεύθυνση (RMS)	Αυτο-βόρεια αναζήτηση ακρίβειας	0.1 ° × δευτερόλεπτο (Lati), 10 λεπτά ευθυγράμμιση της σταθερής βάσης· όπου το Lati δηλώνει το γεωγραφικό πλάτος.
Κατεύθυνση (RMS)	Ακριβότητα στερέωσης κατά την απώλεια κλειδώματος	0.1°/h
Στελέχη (RMS)	Το GNSS ισχύει	00,02°
Στελέχη (RMS)	Ακριβότητα στερέωσης κατά την απώλεια κλειδώματος	00,05°/ώρα
Οριζόντια ακρίβεια ταχύτητας (RMS)	Μοναδικό σημείο L1/L2	0.1m/s
Οριζόντια ακρίβεια ταχύτητας (RMS)	Το GNSS είναι άκυρο	2m/s/h
Συχνότητα δεδομένων πλοήγησης	200Hz
Γυροσκόπιο	Πεδίο	400°/s
	Μηδενική σταθερότητα προκατάληψης	00,3°/ώρα
	Μη γραμμικότητα του συντελεστή κλίμακας	50 ppm
	Στρογγυλό τυχαίο περπάτημα	00,02°/ √hr
Επιταχυνόμετρο	Πεδίο	16g
	Μηδενική σταθερότητα προκατάληψης	50ug5
	Μη γραμμικότητα του συντελεστή κλίμακας	100 ppm
	Ταχύτητα τυχαίο περπάτημα	00,01m/s/ √hr
Φυσικές διαστάσεις και ηλεκτρικά χαρακτηριστικά	Συνολικές διαστάσεις	138.5 mm × 136.5 mm × 102 mm
	Βάρος	20,0 kg (χωρίς καλώδιο)
	Τεχνική ένταση	1236VDC
	Κατανάλωση ενέργειας	< 24W (σταθερή κατάσταση)
	Αποθήκευση	16G
Περιβαλλοντικοί δείκτες	Θερμοκρασία λειτουργίας	-40°C~+60°C
	Θέρμανση αποθήκευσης	-45°C~+70°C
	Τυχαία δονήσεις	60,06g, 20Hz έως 2000Hz
	ΜΤΠΔ	3000 ώρες
Χαρακτηριστικά διεπαφής	ΠΡΑΣ, EVENT, RS232, RS422, CAN (προαιρετικά)
	100m δίκτυο θύρας
	Σύνδεσμος κεραίας (TNC)
	Διασύνδεση αισθητήρα ταχύτητας τροχών

Σχεδιασμός περίγραμμα
