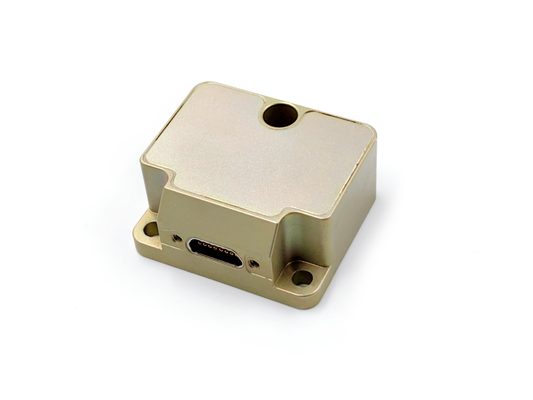

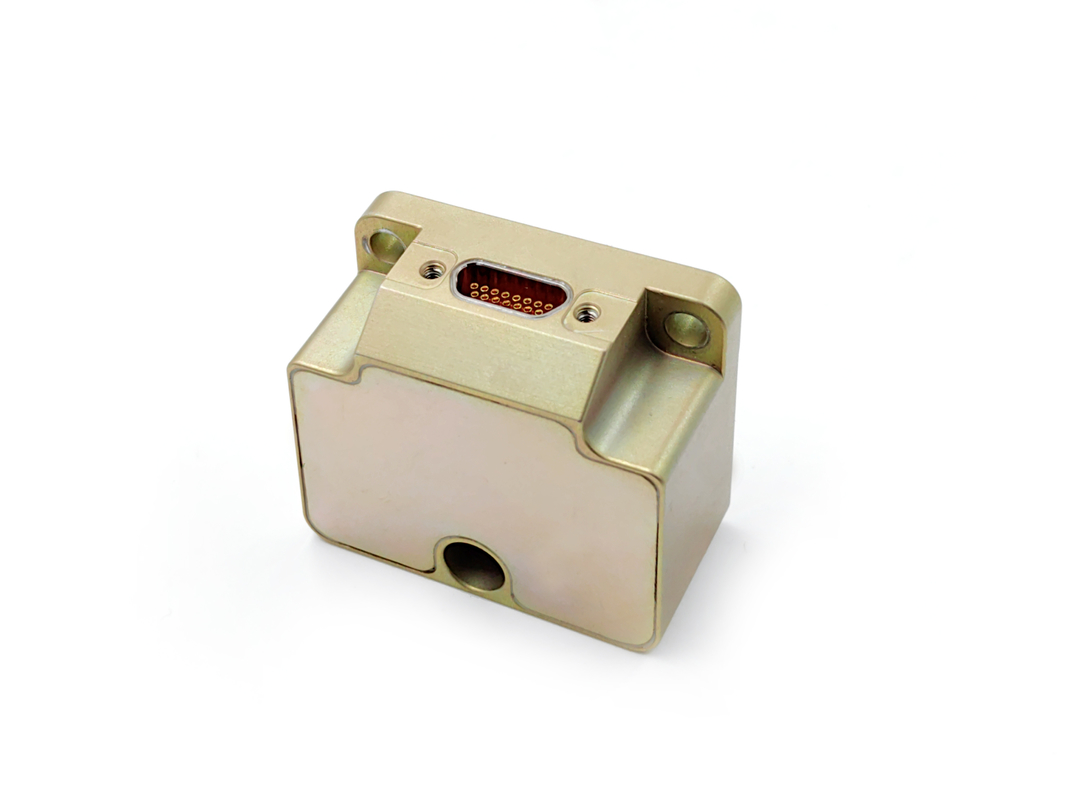

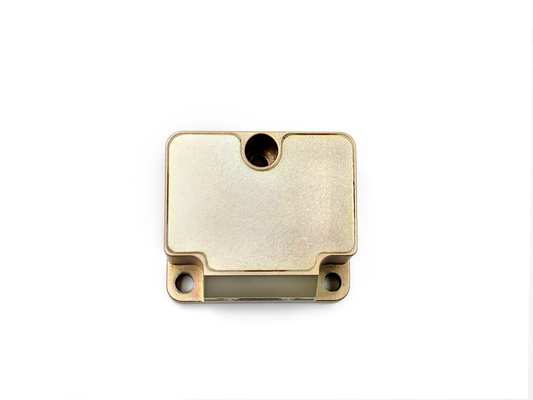

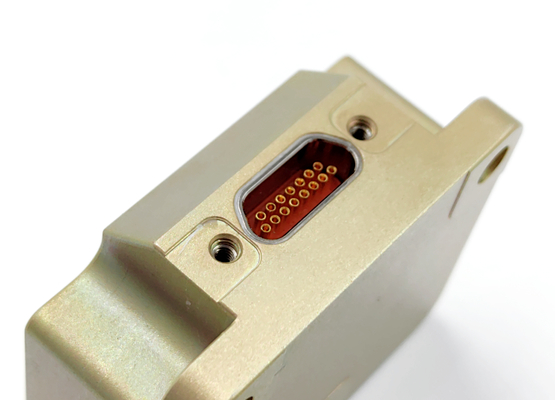

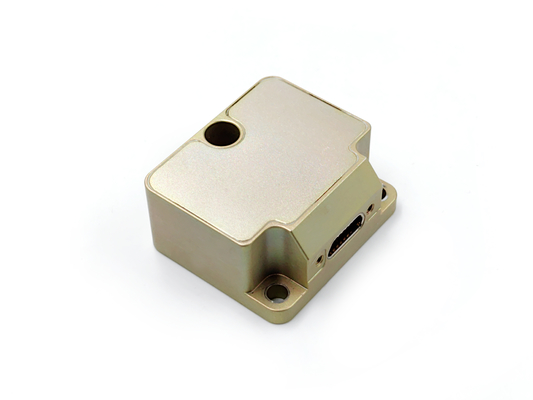

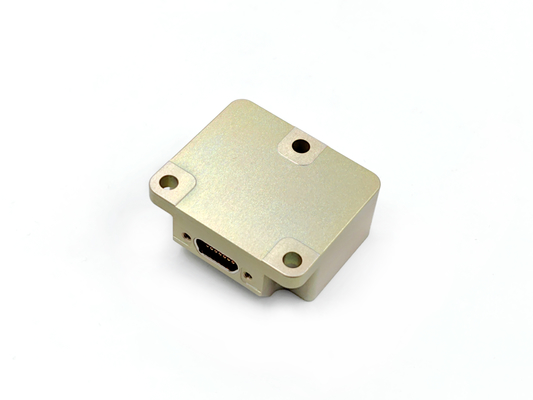

Υψηλής απόδοσης μονάδα μέτρησης αδράνειας με ενσωματωμένο επιταχυντή 3 άξων και γυροσκόπιο

Ονομασία μάρκας:	FIREPOWER
Αριθμός μοντέλου:	Μονάδα IMU6
MOQ:	1
τιμή:	2500$
Όροι πληρωμής:	Λ/Κ,Δ/Π,Τ/Τ,Western union
Ικανότητα εφοδιασμού:	1 εβδομάδα για δείγμα

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Ζυροδυναμικό εύρος μέτρησης:

±400°/s

Σταθερότητα μηδενικής προκατάληψης (@ διακύμανση Allan):

≤ 0,3 °/h

Μηδενική σταθερότητα κλίσης (σ.σ. 10s ομαλή):

≤ 3°/h

γωνιακός τυχαίος περίπατος:

≤0,15 °/ω

Μη γραμμικότητα συντελεστή κλίμακας:

150ppm

Πεδίο ακρίβειας:

±10 g

Acc Σταθερότητα μηδενικής προκατάληψης (διακύμανση Allan @ 25 °C):

0.02mg

Σταθερότητα κλίσης @10s:

00,05 mg

Διασύνδεση επικοινωνίας:

RS422

Τετάρτη:

Συσκευασία λεπτομέρειες:

Σφουγγάρι + χαρτόνι

Δυνατότητα προσφοράς:

1 εβδομάδα για δείγμα

Επισημαίνω:

Υψηλής απόδοσης μονάδα μέτρησης εδραιότητας MEMS

Γυροσκόπιο Μηδική Μονάδα Μέτρησης

3 Άξονας Μημ Ινητική μονάδα μέτρησης

Περιγραφή προϊόντος

Υψηλής απόδοσης μονάδα μέτρησης αδράνειας με ενσωματωμένο επιταχυντή 3 άξων και γυροσκόπιο

Περιγραφή του προϊόντος

Η μονάδα μέτρησης αδράνειας MEMS αποτελείται από τριάξιο γυροσκόπιο, τριάξιο μετρητή επιτάχυνσης, τριάξιο γωνία κλίσης, αισθητήρα θερμοκρασίας, πλακέτα επεξεργασίας σήματος,δομή και απαραίτητο λογισμικό, και χρησιμοποιείται για τη μέτρηση της τριάξονης γωνιακής ταχύτητας, της τριάξονης επιτάχυνσης και της τριάξονης γωνίας κλίσης ενός φορέα.εγυροσκόπηση,επιταχυνόμετροκαι τα δεδομένα κλίσης πίσωεραντιστάθμιση σφαλμάτων (συμπεριλαμβανομένης της αντιστάθμισης θερμοκρασίας, της αντιστάθμισης γωνίας δυσπροσαρμογής της εγκατάστασης,μη γραμμική αντιστάθμιση και παρόμοια) μέσω σειριακής θύρας RS-422 σύμφωνα με συμφωνημένο πρωτόκολλο επικοινωνίας.

Παράμετρος προϊόντος

Προδιαγραφές για το γυροσκόπιο

Παράμετρος	Μονάδα	ΜΜΕ6-1	ΜΜΟ6-1Α	ΜΜΟ6-1Β	ΜΜΟ6-1C
Πεδίο μέτρησης (προσαρμόσιμο)	°/s	± 400	± 400	± 400	± 2000
Σταθερότητα της μεροληψίας κατά την εκτέλεση ((@ διακύμανση Allan)	°/h	0.3	0.1	0. 05	1
Σταθερότητα κλίσης @10s (10s ομαλή, 1σ, θερμοκρασία δωματίου)	°/h	3	1	0.5	6
Σταθερότητα της μεροληψίας σε πλήρη θερμοκρασία	°/h	10	3	2	18
Στρογγυλή Τυχαίο Περπάτημα	°/√h	0.15	0.1	0.02	0.3
Επαναληψιμότητα μεροληψίας (1σ)	°/h	1	0.5	0.3	2
Ευαισθησία στην επιτάχυνση της κλίμακας	°/h/g	1	1	1	2
Μη γραμμικότητα του συντελεστή κλίμακας ((1σ)	ppm	150	150	150	300
Επαναληψιμότητα με συντελεστή κλίμακας (1σ)	ppm	20	20	20	100
Λάθος ευθυγράμμιση	°	±0.05	±0.05	±0.05	±0.05
3 dB εύρος ζώνης	Hz	250	200	150	250

ΕπιταχυνόμετροΤεχνικοί δείκτες

Παράμετρος	Μονάδα	Μονάδα IMU6-1y-1	Μονάδα IMU6-1y-2		Μονάδα IMU6-1y-3		Μονάδα 6-1y-4
Πεδίο μέτρησης (προσαρμόσιμο)	g	±10	±30		±50		± 80
Σταθερότητα της μεροληψίας κατά την εκτέλεση (διακύμανση Allan @ 25 °C)	μg	0.02	0.05		0.1		0.2
Σταθερότητα κλίσης @10s	μg	0.05	0.2		0.5		1
Σταθερότητα της μεροληψίας σε πλήρη θερμοκρασία	μg	1	3		5		15
Στρογγυλή Τυχαίο Περπάτημα	m/s/√h	0.001	0.002		0.005		0.01
Βια επαναληψιμότητα	μg	0.1	0.5		1		2
Επαναληψιμότητα με συντελεστή κλίμακας (1σ)	ppm	200	200			200		200
Μη γραμμικότητα του συντελεστή κλίμακας ((1σ)	ppm	50		100		200		300
Λάθος ευθυγράμμιση	°	±0.05		±0.05		±0.05		±0.05
3 dB εύρος ζώνης	Hz	100		100		100		100

Ηλεκτρικά χαρακτηριστικά

Παράμετρος	Μονάδα	ΜΜΟ6-1y-x
Τετάρτη	V	5
Κατανάλωση ενέργειας	W	2
Ρίππλ	mV	100

Προσαρμοστικότητα στο περιβάλλον

Παράμετρος	Μονάδα	ΜΜΟ6-1y-x
Θερμοκρασία λειτουργίας	°C	-45~85
Θέρμανση αποθήκευσης	°C	-55~105
Δονήσεις	- Δεν ξέρω.	10~2000Hz,6.06g
Επιπτώσεις	- Δεν ξέρω.	1000 g,0.1ms

Σχεδιασμός περίγραμμα

Υψηλής απόδοσης μονάδα μέτρησης αδράνειας με ενσωματωμένο επιταχυντή 3 άξων και γυροσκόπιο 2
