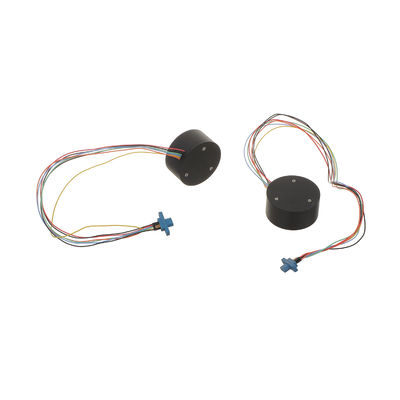

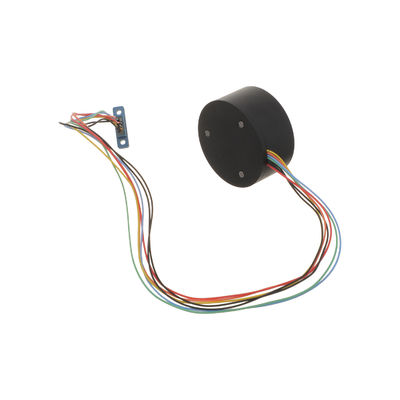

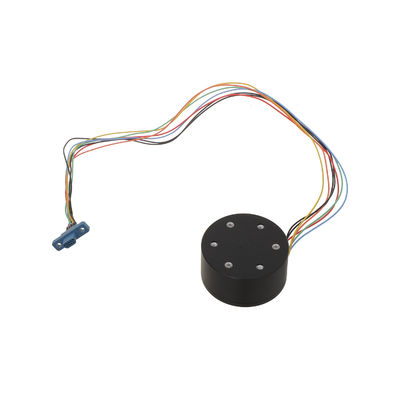

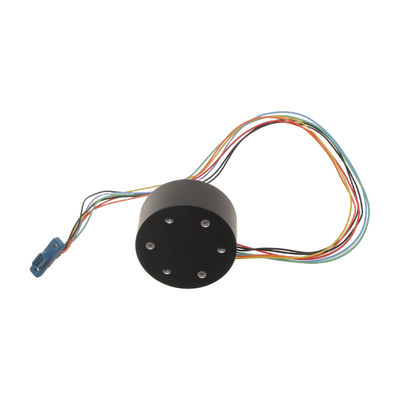

Αντίγραφο από καρφί σε καρφί του γυροσκόπου οπτικών ινών Fizoptika VG1703 ±300°/s 0,5°/h Σταθερότητα

Αντίγραφο από καρφί σε καρφί του γυροσκόπου οπτικών ινών Fizoptika VG1703 ±300°/s 0,5°/h Σταθερότητα

Ονομασία μάρκας:	Firepower
Αριθμός μοντέλου:	MFOG-40
MOQ:	1
τιμή:	1350$
Όροι πληρωμής:	L/C, D/P, T/T, Western Union
Ικανότητα εφοδιασμού:	500/μήνα

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Σειρά:

± 300 (°/s

Σταθερότητα μηδενικής προκατάληψης ((10S, 1σ):

≤0,5 °/h

Γωνιακή τυχαία βόλτα:

≤0,02 °/h

Εύρος ζώνης 3DB:

≥300Hz

Επαναληψιμότητα μηδενικής προκατάληψης ((1σ):

≤0,5 °/h

Μη γραμμικότητα συντελεστή κλίμακας:

≤500ppm

Διάσταση:

Φ40x20mm

Κατανάλωση ενέργειας:

≤1,5W

Συσκευασία λεπτομέρειες:

Σφουγγάρι + χαρτοκιβώτιο

Δυνατότητα προσφοράς:

500/μήνα

Επισημαίνω:

Γυροσκόπιο οπτικών ινών Fizoptika Vg1703

Γυροτροχία οπτικών ινών ± 300°/s

Ζυροσκόπιο οπτικών ινών σταθερότητα 0

Περιγραφή προϊόντος

Αντίγραφο pin-to-pin της Fizoptika VG1703 οπτικό γυροσκόπιο ινών ± 300 °/s 0.5 °/h

ΟMFOG-40 Micro-Nano οπτικό γυροσκόπιοείναι ένας προηγμένος αισθητήρας γωνιακής ταχύτητας που ενσωματώνει απρόσκοπτα τις οπτικές, μηχανικές και ηλεκτρονικές τεχνολογίες. Με βάση τοΦαινόμενο Sagnac, χρησιμοποιεί συσκευές αιχμής μικρο-νανο-ινών για την επίτευξη μέτρησης υψηλής ακρίβειας. Το γυροσκόπιο ανιχνεύει τη γωνιακή ταχύτητα παρακολουθώντας τη διαφορά φάσης που παράγεται μεταξύ δύο φωτεινών δοκών που διαδίδονται σε αντίθετες κατευθύνσεις, επεξεργάζοντας αυτές τις πληροφορίες μέσω εξελιγμένων ηλεκτρονικών ειδών και παρέχοντας ακριβή ανατροφοδότηση για σκοπούς ελέγχου ή μέτρησης.

Σχεδιασμένο για απλότητα και αξιοπιστία, αυτό το γυροσκόπιο διαθέτει μια συμπαγής και ελαφριά δομή μεΧωρίς κινούμενα μέρηή εξαρτήματα που υπόκεινται σε φθορά, εξασφαλίζοντας μακροχρόνια σταθερότητα και ανθεκτικότητα. Η γρήγορη ικανότητα εκκίνησης, σε συνδυασμό με το μικρό μέγεθος και το χαμηλό βάρος του, το καθιστά εξαιρετικά κατάλληλο για εφαρμογές στοέλεγχος στάσης, πλοήγηση και μέτρηση κίνησηςτων διαφόρων μεταφορέων, συμπεριλαμβανομένων των εναέριων, θαλάσσιων και εδάφους.

Βασικά χαρακτηριστικά

Απλή δομή χωρίς κινούμενα ή φορούν μέρη
Γρήγορη εκκίνηση και συμπαγής σχεδιασμός (Φ40*20mm)
Ελαφριά κατασκευή για ευπροσάρμοστες εφαρμογές
Ιδανικό για έλεγχο στάσης και συστήματα μέτρησης φορέα

Τεχνικά στοιχεία

Συγκρότημα οπτικής διαδρομής
Πίνακας κυκλώματος ανίχνευσης και ελέγχου
Σκελετός δακτυλίου ινών και δομική περίβλημα

Παράμετροι απόδοσης

Παράμετρος	Προσδιορισμός
Εύρος (°/s)	± 300
Συντελεστής κλίμακας (LSB/°/s)	3600
Μη γραμμικότητα συντελεστή κλίμακας (ppm)	≤500
Σταθερότητα μηδενικής προκατάληψης (10S, 1σ, °/ώρα)	≤0,5
Επαναληψιμότητα μηδενικής προκατάληψης (1σ, °/ώρα)	≤0,5
Γωνιακή τυχαία βόλτα (°/Η1/2)	≤0.02
Σταθερότητα μηδενικής προκατάληψης σε πλήρη θερμοκρασία (°/ώρα)	≤1,5
Εύρος ζώνης 3DB (Hz)	≥300
Τροφοδοσία (v)	5 ± 0,15
Κατανάλωση ενέργειας (w)	≤1,5

Απαιτήσεις ισχύος

Η εξωτερική παροχή ρεύματος στο προϊόν έχει δύο κυκλώματα και οι απαιτήσεις εμφανίζονται στον Πίνακα 2:

	+5V
Δυναμικό	4.85V ~ 5.15V
Κυματισμός	20MV
Ηλεκτρικό ρεύμα	0,2α

Ηλεκτρική διασύνδεση

Το γυροσκόπιο οπτικών οπτικών ινών MFOG-40 είναι ηλεκτρικά συνδεδεμένο στο εξωτερικό με καλώδια. Δείτε τον Πίνακα 3 για τον ορισμό των αρθρώσεων συγκόλλησης.

Αριθμός κόμβου	Χρώμα	Ορισμός
1	Μανταρίνι	RS422 R-
2	Μπλε	RS422 R+
3	Πράσινος	RS422 T+
4	Κίτρινος	Rs422 t-
5	Μαύρος	ΑΕΔ
6	Μαύρος	ΑΕΔ
7	Κόκκινος	5V

Διαγράμματα προϊόντων

Fizoptika VG1703 Τεχνικό διάγραμμα οπτικών ινών

Fizoptika VG1703 Οπτικό γυροσκόπιο οπτικών ινών
