Τριάξονα πίνακα δοκιμής κίνησης θέση πίνακα τιμής ταχύτητας κλίσης

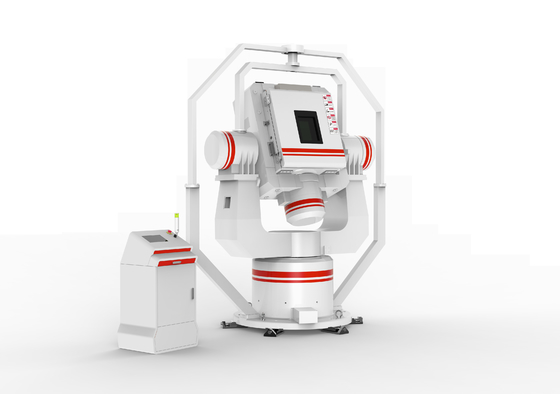

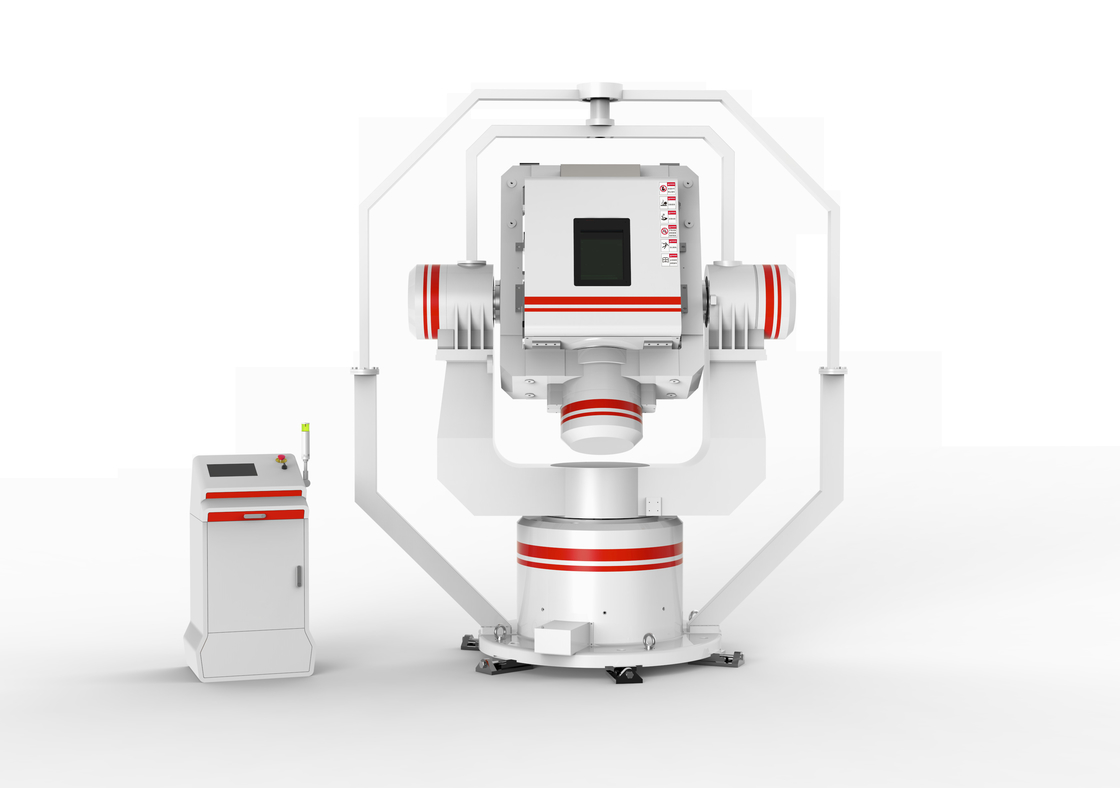

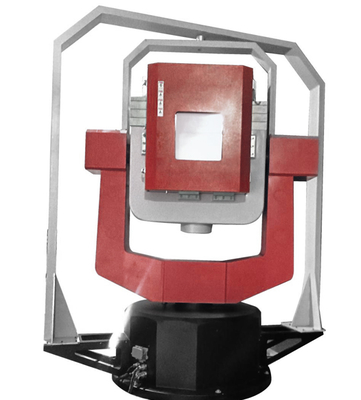

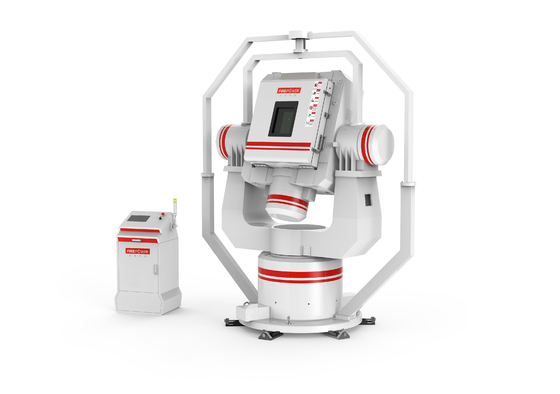

Το στρογγυλοστάτηρο τριών άξων σύμφωνα με τον σκοπό της ταξινόμησης περιλαμβάνει το συμβατικό στρογγυλοστάτηρο τριών άξων και το στρογγυλοστάτηρο τριών άξων με θερμοκρασιακό κουτί.Το συμβατικό τραπέζι σφινδάλων ΤΡΙΟΣ ΑΣΩΝ είναι κυρίως διάξιας κατασκευήςΗ κύρια δομή της τρισάξονης περιστροφικής με το κουτί θερμοκρασίας ανήκει στον τύπο UUT, ο οποίος μπορεί να πραγματοποιήσει τη θέση,λειτουργία ταχύτητας και κλίσης σε ορισμένο εύρος θερμοκρασίας.
Το πίνακα δοκιμής αδράνειας πλοήγησης αποτελείται κυρίως από μηχανικό σώμα, σύστημα ελέγχου, σύστημα κίνησης ισχύος κλπ. Η κατάσταση εργασίας περιλαμβάνει θέση, ρυθμό, κλίση, δονήματα, ελεγχόμενο servo κλπ.Σύμφωνα με διαφορετικές απαιτήσεις δοκιμής, υπάρχουν μονός άξονας, διπλός άξονας, τριπλός άξονας και ακόμη και πολλαπλός άξονας. Οι τρόποι ελέγχου θα μπορούσαν να είναι αυτόματοι, χειροκίνητοι και προσομοίωση κλπ. Διατίθεται κοντινό έλεγχο και τηλεχειρισμός.Οι λειτουργίες προστασίας περιλαμβάνουν την προστασία από υπερβολικό ρυθμό, προστασία από υπερστροφικό ρεύμα, προστασία από υπερφόρτωση, προστασία από υπερθέρμανση, προστασία από υπερβολική κίνηση, προστασία από έκτακτη διακοπή ρεύματος κλπ.Δοκιμή υπό διαφορετικές συνθήκες περιβάλλοντος θα μπορούσε να εκτελεστεί με επιπλέον θάλαμο θερμοκρασίας και κουτί κενού.
| Βασικές τεχνικές παραμέτρους | Μέγιστο φορτίο μέγιστο βάρος: 50 kg | |
| Μέγιστο μέγεθος φορτίου: 450 × 400 × 350 mm | ||
| Μηχανική δομή:UUT | ||
| Διάμετρος της κορυφής του τραπεζιού: 550 mm | ||
| Διασταύρωση τριών άξων:0.25mm σε ακτίνα σφαίρας (ασφάλιση της διαδικασίας) | ||
| Ακριβότητα περιστροφής κλίσης | Στροφή ±3′′; Ρολάρισμα ±3′′; Θέση ±3′′ | |
| Η κατακόρυφη στάθμη τριών αξόνων: άξονας κλίσης και κύλισης ±3′′ | ||
| Ακριβότητα οριζόντιας τοποθέτησης σε τρεις άξονες: ± 3′′ | ||
| Επαναλαμβανόμενη θέση γωνιακής τοποθέτησης σε τρεις άξονες:2′′ | ||
| Διάστημα περιστροφής σε τρεις άξονες: συνεχώς | ||
| Πεδίο γωνιακής ταχύτητας | Ρολάρισμα ± 0,001o/s ̇ 500o/s | |
| Πύργος ± 0,001 o/s 400 o/s | ||
| Θέση ±0,01 o/s ̇400 o/s | ||
| Μέγιστη γωνιακή επιτάχυνση (με φορτίο) | Ρολ 1000°/s2 | |
| Στροφή 600°/s2 | ||
| Άρθρο 400°/s | ||
| ομαλότητα ταχύτητας | πάνω από 360°, πλήρης ταχύτητα 0,001°/s | |
| Ακριβότητα ταχύτητας | (360° μέσος όρος) ±5×10-5 (50PPM) ((10° μέσος όρος) ±1×10-4 ((100PPM) ((1° μέσος όρος) ±1×10-3 ((1000PPM) | |
| Ανάλυση ταχύτητας | 0.0001 o/s | |
| Διάφραση του συστήματος: (-3dB) | Ρολ 15Hz | |
| Κλίμα 10Hz | ||
| Άρθρο 8Hz | ||
| Με λειτουργία προσομοίωσης ψηφίων, διεπαφή επικοινωνίας RS232, GPS | ||
| Ηλεκτρική αγωγιμότητα (χρήστης 90 βρόχοι). | ||
| Θερμοκρατικός θάλαμος | Μηχανική ψύξη | |
| Περιοχή Min= - 65,Max= + 90,Avg= 25 °C | ||
| Θετική κλίση 1,0°С/min·Αρνητική κλίση 1,0 °С/min | ||
| Ακριβότητα ± 1 °C, Σταθερότητα ± 0,1 °C | ||
| Δύναμη | α) Τρίφαση τετρασύρματος, 380V±10%, 50Hz ± 3% | |
| β) Μία φάση, 220V±10%, 50HZ±3% | ||
| Προϋποθέσεις εργασίας | α) θερμοκρασία εργασίας:20±10 oC· | |
| β) Σχετική υγρασία: ≤ 50% (< 30oC) | ||
| γ) Αντίσταση γείωσης καλωδίου γείωσης < 2Ω· | ||
| δ) Με υπόγειο απομονωμένο από δονήσεις· | ||
