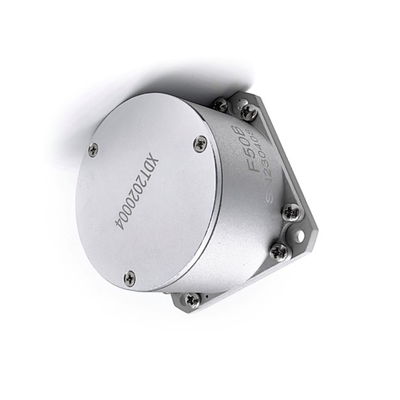

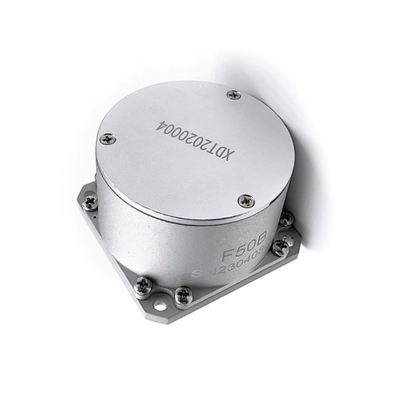

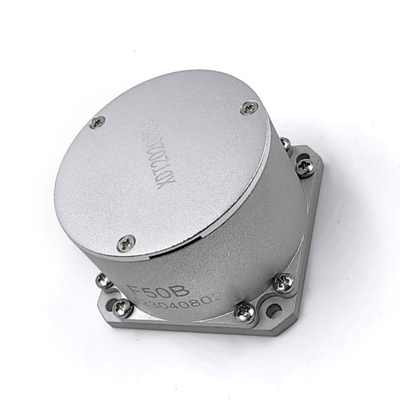

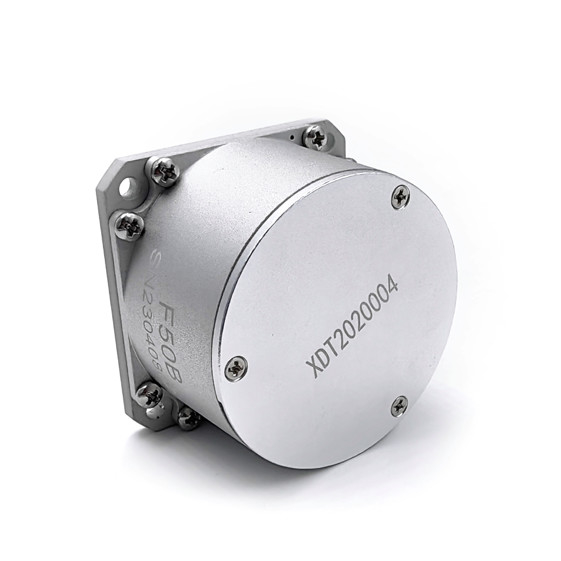

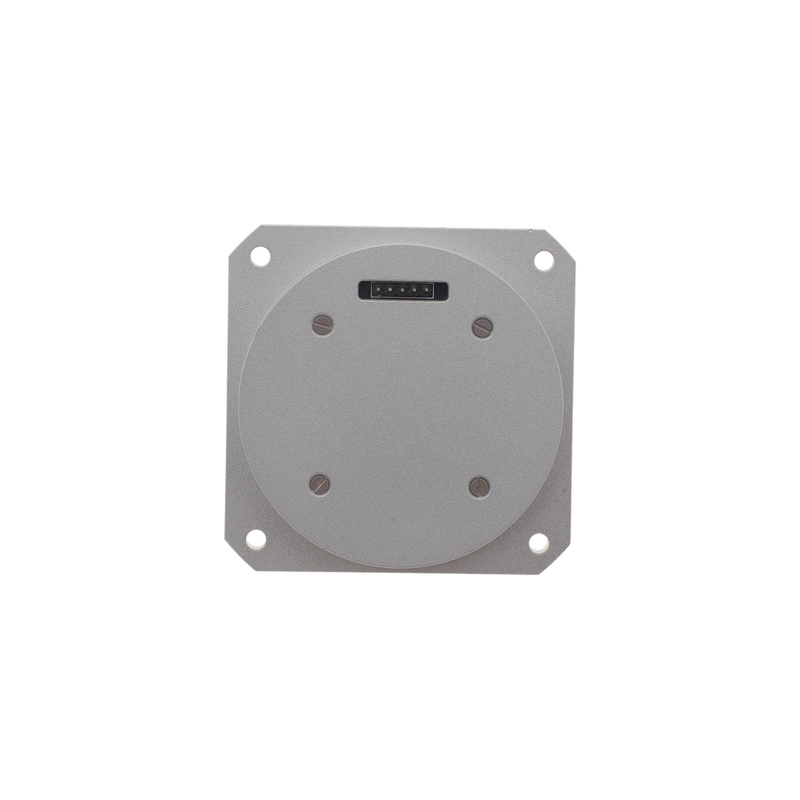

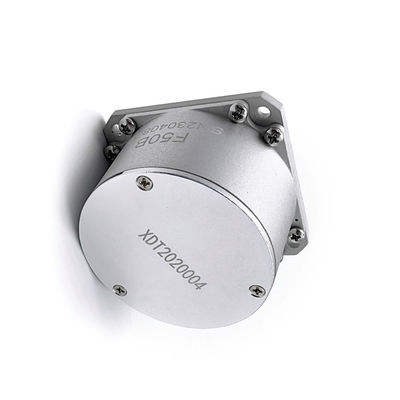

Μίνι Rs422 Fiber Gyro Καλή μη γραμμική σταθερότητα μηδενικής μεροληψίας

Ονομασία μάρκας:	Firepower
Αριθμός μοντέλου:	F50B
MOQ:	1
τιμή:	Διαπραγματεύσιμα
Όροι πληρωμής:	T/T
Ικανότητα εφοδιασμού:	200/month

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Εύρος μέτρησης:

-300°/s~+300°/s

Επαναληψιμότητα μηδενικής προκατάληψης:

σταθερότητα μηδενικής προκατάληψης:

Διάφραση ζώνης:

> 200 Hz

Χρόνος εκκίνησης:

<5s>

Τρόπος Επικοινωνίας:

RS422

Θερμοκρασία Λειτουργίας:

-45℃~+60℃

Θέρμανση αποθήκευσης:

-55℃~+75℃

Συσκευασία λεπτομέρειες:

Sponge+ κιβώτιο

Δυνατότητα προσφοράς:

200/month

Επισημαίνω:

Καλό γυροσκόπιο μη γραμμικής ινών

μηδενική σταθερότητα κλίσης γυροσκόπησης ινών

rs422 γυροσκόπιο ινών

Περιγραφή προϊόντος

Μίνι RS422 Γυροτροχείο ινών με εξαιρετική μη γραμμική σταθερότητα και μηδενική μεροληψία

Βασικές προδιαγραφές

Ειδικότητα	Αξία
Πεδίο μέτρησης	-300°/s ~ +300°/s
Επαναληψιμότητα μηδενικής προκατάληψης	≤ 0,3°/h
Σταθερότητα μηδενικής προκατάληψης	≤ 0,2°/h
Διάφραση ζώνης	> 200 Hz
Χρόνος εκκίνησης	< 5S
Τρόπος επικοινωνίας	RS422
Θερμοκρασία λειτουργίας	-45°C+60°C
Θέρμανση αποθήκευσης	-55°C+75°C

Ηλεκτρική διεπαφή

Πρότυπο πρίζας γυροσκάφους: J30-15ZK

Σύνδεσμος: γραμμή AFR μήκους 0,12 mm, μήκος 250 mm

Αριθμός πιν	Ορισμός	Περιγραφή
1,9	T+	Έξοδος από σειριακή θύρα RS422 +
2,10	- Τι;	Έξοδος από σειριακή θύρα RS422-
4,5	+5VA	Αναλογική τροφοδοσία +5V
6,7	ΑΓΝΔ	Ανάλογη ισχύς εδάφους
8,15	-5VA	Αναλογική τροφοδοσία -5V
12,13	ΚΑΚ	Ψηφιακή τροφοδοσία +5/+3,3V
11,14	Εθνική Τράπεζα	Ψηφιακή ισχύς εδάφους

Απαιτήσεις ισχύος

+5VA: +5V ±5%, 0,4A (διαπεραστική κορυφή ~1,5A), κυματισμός < 50mV
-5VA: -5V ±5%, 100mA, κυματισμός < 50mV
ΔΕΔ: +5V ±10% ή +3,3V ±10%

Σημείωση: Το GND και το AGND δεν πρέπει να συνδέονται με το περίβλημα του γυροσκόπου.

Προδιαγραφές απόδοσης

Παράγοντας κλίμακας

Μη γραμμικότητα σε θερμοκρασία δωματίου: < 100 ppm
Επαναληψιμότητα με συντελεστή κλίμακας: < 100 ppm (1σ)

Σταθερότητα μηδενικής μεροληψίας

F50A: <0,1°/H (1σ) 10 δευτερόλεπτα αποτέλεσμα δοκιμής 1H
F50B: < 0,2°/H (1σ) 10 δευτερόλεπτα αποτέλεσμα δοκιμής 1H

Επαναληψιμότητα μηδενικής μεροληψίας

F50A: <0,2°/H (1σ) 6 υπολογισμός δεδομένων δοκιμής
F50B: < 0,3°/H (1σ) 6 υπολογισμός δεδομένων δοκιμής
Περιοχή λειτουργίας πλήρους θερμοκρασίας:
- F50A: < 0,5°/H (απόκλιση θερμοκρασίας πλήρους θερμοκρασίας)
- F50B: < 0,6°/H (διαφορά ορίων πλήρους θερμοκρασίας)

Επιπρόσθετα δείγματα απόδοσης

Τυχαίο περπάτημα: <0,02°/√h
Διάταξη ζώνης: > 200 Hz
Χρόνος εκκίνησης: < 5S
Δυναμικό εύρος: ±300°/s

Περιβαλλοντικές προδιαγραφές

Θερμοκρασία λειτουργίας: -45°C+60°C
Θερμοκρασία αποθήκευσης: -55°C+75°C
Κρούση: 100 g (11 ms), 3 φορές σε 3 κατευθύνσεις.
Δονήσεις: 3 λεπτά ανά κατεύθυνση. Μέση μεταβολή μηδενικής απόκλισης ≤ 0,5°/H κατά τη διάρκεια της δοκιμής

Πρωτόκολλο επικοινωνίας

Πρότυπο RS-422 διασύνδεση σειριακής επικοινωνίας με ρυθμιζόμενο πρωτόκολλο.

Ταχύτητα Baud: 614.4kbps
Μορφή δεδομένων: 11 bits ανά κάμερα (1 αρχή, 8 δεδομένα, 1 ζευγάρι ισοτιμίας, 1 στάση)
Περίοδος ενημέρωσης δεδομένων: 0,5 ms
32 bit υπογεγραμμένα πλήρη δεδομένα ζυρογραφίας που διαβιβάζονται σε πακέτα 7 bytes
