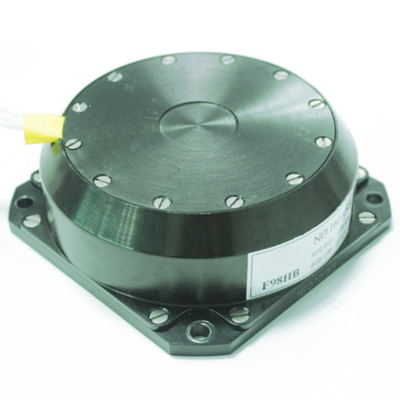

Αισθητήρας γυροσκοπίου οπτικών ινών 1 άξονα, αισθητήρας αδρανειακής γωνιακής ταχύτητας βασισμένος στην αρχή Sagnac

Αισθητήρας γυροσκοπίου οπτικών ινών 1 άξονα, αισθητήρας αδρανειακής γωνιακής ταχύτητας βασισμένος στην αρχή Sagnac

Περιγραφές

Αυτό το προϊόν είναι ένας αισθητήρας αδρανειακής γωνιακής ταχύτητας βασισμένος στην αρχή Sagnac, ο οποίος χρησιμοποιείται για τη μέτρηση της γωνιακής ταχύτητας κίνησης του φορέα γύρω από τον ευαίσθητο άξονα του προϊόντος. Αυτό το προϊόν με δακτύλιο οπτικών ινών για μονάδα ανίχνευσης γωνιακής ταχύτητας, βασισμένο σε κύκλωμα ανίχνευσης κλειστού βρόχου, η διαφορά φάσης που προκαλείται από την ευαίσθητη γωνιακή ταχύτητα του δακτυλίου οπτικών ινών, μετατρέπεται σε σήμα έντασης με παρεμβολή, το κύκλωμα ανίχνευσης μετατρέπει το σήμα έντασης σε σήμα τάσης και το σήμα ανιχνεύεται μέσω της διαμόρφωσης και της αποδιαμόρφωσης, Στη συνέχεια, το σήμα ανατροφοδότησης επιστρέφει στην οπτική διαδρομή, για να πραγματοποιηθεί ο έλεγχος κλειστού βρόχου.

Αυτό το προϊόν είναι ένας αδρανειακός αισθητήρας που αποτελείται από οπτικό σύστημα και το αντίστοιχο τροφοδοτικό και κύκλωμα επεξεργασίας δεδομένων, το οποίο μπορεί να παρέχει πληροφορίες αύξησης της γωνίας ενός άξονα.

Αυτό το προϊόν χρησιμοποιείται κυρίως σε αδρανειακό σύστημα μέτρησης του αδρανειακού συστήματος πλοήγησης υψηλής ακρίβειας και του συστήματος τοποθέτησης και προσανατολισμού.

Χαρακτηριστικά

● Σχεδιασμός εξ ολοκλήρου από οπτικές ίνες - μεγάλη διάρκεια ζωής, μικρό μέγεθος συσκευασίας, υψηλή σταθερότητα και μεγαλύτερη αντοχή στις παρεμβολές.

● Ενσωματωμένος πολωτής ινών - ελάχιστη απώλεια εισαγωγής και υψηλή αναλογία εξάλειψης, προσφέροντας μεγαλύτερη αντοχή στη θερμοκρασία και τους μηχανικούς κραδασμούς, καθώς και έντονες δονήσεις.

● Αξιόπιστη συμπαγής συσκευασία - λειτουργικά ανθεκτική για όλα τα είδη περιβαλλόντων, ιδανική για ένα ευρύ φάσμα εφαρμογών τόσο σε αστικές όσο και σε στρατιωτικές περιοχές.

● Τεχνολογία QuichLaunch - ελάχιστος χρόνος ενεργοποίησης χωρίς να απαιτείται εξωτερική βαθμονόμηση.

● Βέλτιστο μήκος κύματος - βελτιώνει την ευαισθησία κατά 50% με την ίδια δομή, μέγεθος και κόστος.

● Μόνωση και συμπίεση θορύβου - μειώνει σημαντικά την τυχαία περιφορά γωνίας.

● Τεχνολογία SelfTrack - βελτιώνει το δυναμικό εύρος του γυροσκοπίου

Εφαρμογές

●UAV/AUV/Ελικόπτερο ●Τακτικά πυρηνικά όπλα ●Αεροναυπηγική και αστροναυτική

●Ενσωματωμένο σύστημα πλοήγησης ●inertial πλατφόρμα σταθεροποίησης ●Πλοήγηση οχημάτων

Χαρακτηριστικά απόδοσης

Διαστάσεις
