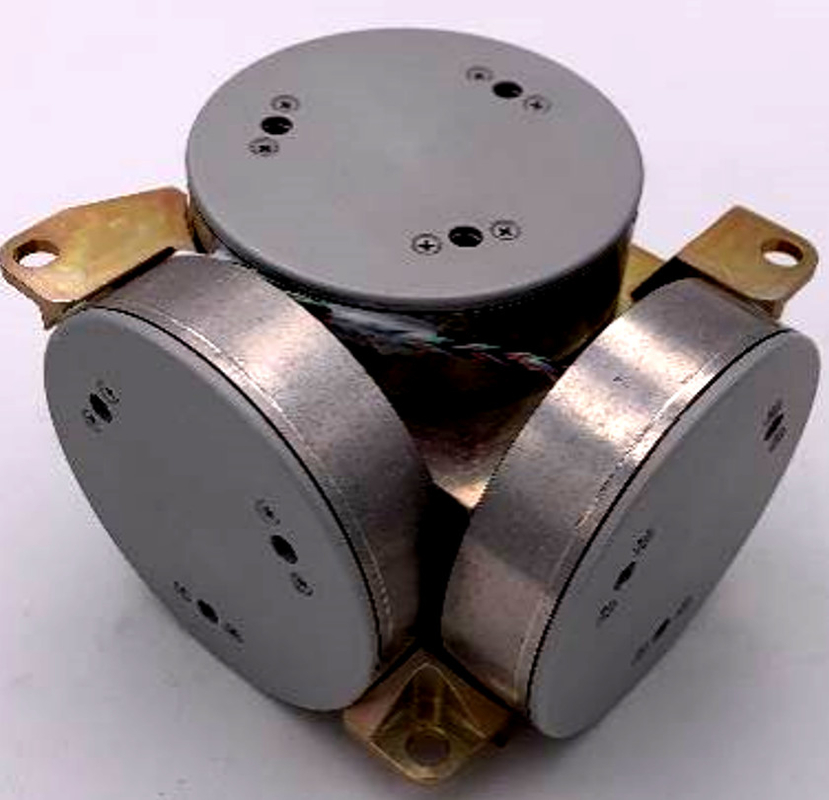

ο αδρανής γωνιακός αισθητήρας ποσοστού βασισμένος στην οπτική επίδραση 3 Sagnac περικόβει τον αισθητήρα γυροσκοπίων οπτικών ινών ΟΜΙΧΛΗΣ
Αυτό το προϊόν είναι ένας αδρανής γωνιακός αισθητήρας ποσοστού βασισμένος στην οπτική επίδραση Sagnac, η οποία χρησιμοποιείται για να μετρήσει τη γωνιακή ταχύτητα του μεταφορέα κατά μήκος του ευαίσθητου άξονα του προϊόντος. Η αισθαμένος μονάδα γωνιακής ταχύτητας του προϊόντος είναι ένα δαχτυλίδι οπτικής ίνας, και ένα ψηφιακό κύκλωμα ανίχνευσης κλειστών βρόγχων υιοθετείται για να εξαγάγει την οπτική διαφορά πορειών του δεξιόστροφου και αντίθετου προς τη φορά των δεικτών του ρολογιού φωτός διάδοσης που προκαλείται από την εξωτερική φυσική γωνιακή ταχύτητα, η οποία αισθάνεται από το δαχτυλίδι οπτικής ίνας, συγχρόνως, το σήμα τάσης που μετατρέπεται από το οπτικό σήμα διαφοράς πορειών χρησιμοποιείται για τον κλειστό βρόγχο ανατροφοδοτεί και ελέγχει για να πραγματοποιήσει τη διαμόρφωση και την αποδιαμόρφωση του σήματος και να επιτύχει το σκοπό της μεγάλης ακρίβειας ανίχνευσης σημάτων γωνιακής ταχύτητας.
Χαρακτηριστικά απόδοσης
| Αριθ. | Στοιχείο δοκιμής | Μονάδα | Τεχνικές απαιτήσεις |
| 1 | Χρόνος έναρξης | λ. | Δύναμη-στον προκατειλημμένο δείκτη σταθερότητας |
| 2 | Μηά προκατειλημμένη σταθερότητα | (°) /h | ≤ 0,05 (10s που λειαίνει) ≤ 0,015 (100s που λειαίνει) |
| 3 | Μηά προκατειλημμένη σταθερότητα στην πλήρη θερμοκρασία (1 μεταβλητή θερμοκρασία ℃/min, μέσος όρος 100 s) | (°) /h | ≤0.08 |
| 4 | Μηδέν-προκατειλημμένη επανάληψη | (°) /h | ≤0.015 |
| 5 | Τυχαίος συντελεστής περιπάτων | (º) /h1/2 | ≤0.003 |
| 6 | Μη γραμμικότητα παράγοντα κλίμακας | PPM | ≤20 |
| 7 | Ασυμμετρία παράγοντα κλίμακας | PPM | ≤5 |
| 8 | Επανάληψη παράγοντα κλίμακας | PPM | ≤10 |
| 9 | Επανάληψη παράγοντα κλίμακας (πλήρης θερμοκρασία) | PPM | ≤50 |
| 10 | Λειτουργούσα θερμοκρασία | ℃ | -40~+60 |
| 11 | Θερμοκρασία αποθήκευσης | ℃ | -50~+70 |
| 12 | Δυναμική περιοχή | (°) /s | ±500 |
| 13 | Τάση ανεφοδιασμού | Β | +5V |
| 14 | Σταθερή κατανάλωση κρατικών αρχών (πλήρης θερμοκρασία) | W | <4 |
