Οικονομικά Αποτελεσματική Αντικατάσταση Αδρανειακής Μονάδας Μέτρησης (IMU) 6 Αξόνων Stim300

Ονομασία μάρκας:	Firepower
Αριθμός μοντέλου:	ΜΜΕ6-1
MOQ:	1
Όροι πληρωμής:	T/T
Ικανότητα εφοδιασμού:	1000pcs

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

ΚΙΝΑ

Όνομα προϊόντος:

Γυροσυσκευές IMU για UAV

Σειρά μέτρου γυροσκοπίων:

450deg/s

Σταθερότητα της μεροληψίας:

0,3 °/h

Μη γραμμικότητα συντελεστή κλίμακας:

150ppm

Επαναληψιμότητα με συντελεστή κλίμακας (1σ):

20PPM

Acc Περιοχή μέτρησης (προσαρμόσιμη):

± 10g

Σταθερότητα κλίσης @10s:

00,05 mg

εύρος ζώνης 3 DB:

100Hz

Συσκευασία λεπτομέρειες:

ξύλινο χαρτοκιβώτιο

Δυνατότητα προσφοράς:

1000pcs

Επισημαίνω:

Ενιαίο Positioner άξονα περιστροφικών πλακών

Ενιαίος Positioner άξονα γέρνοντας τύπος

Γέρνοντας πεδίο δοκιμών άξονα τύπων ενιαίο

Περιγραφή προϊόντος

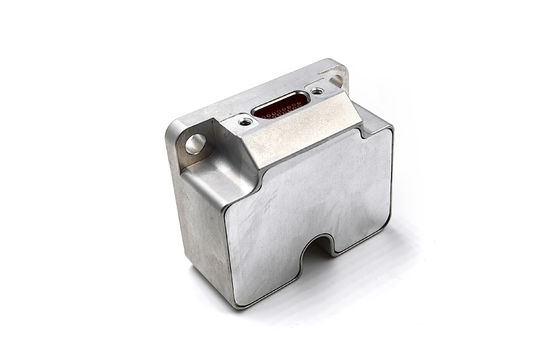

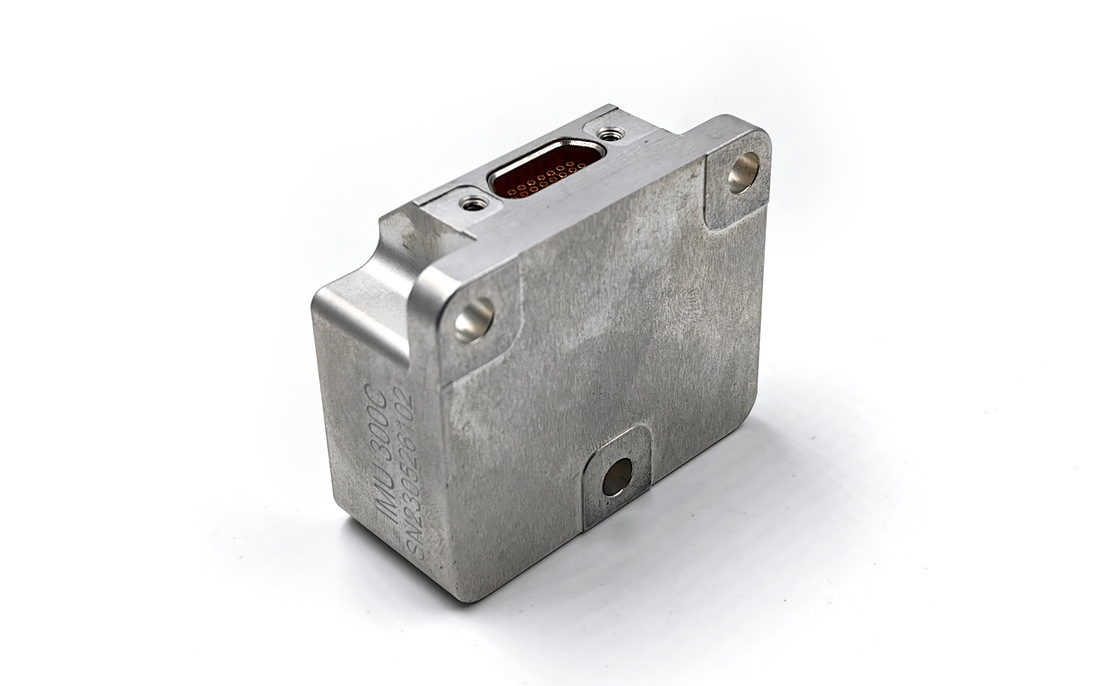

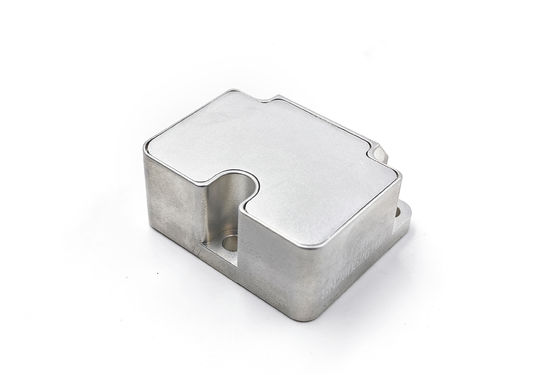

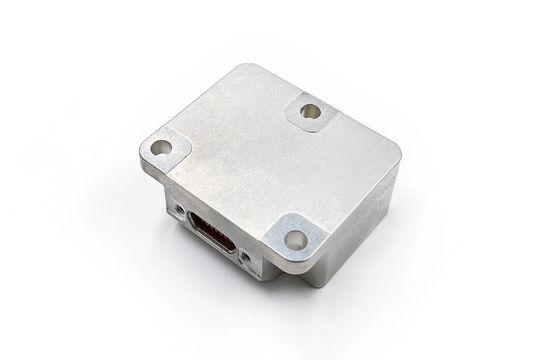

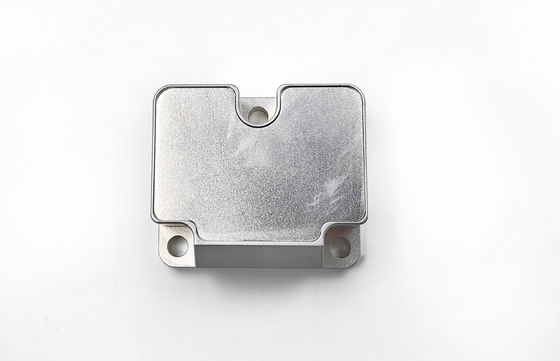

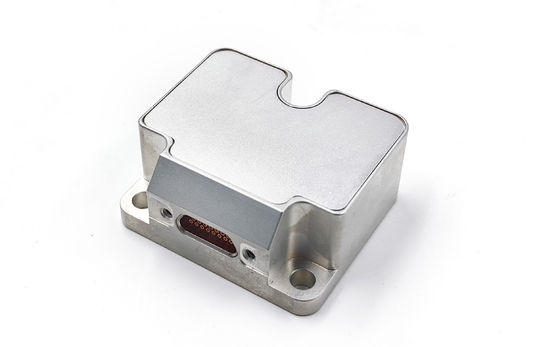

Οικονομικά Αποτελεσματική Μονάδα Μέτρησης Αδράνειας (IMU) 6-Αξόνων Αντικατάσταση Stim300

Αυτό το Μονάδα Μέτρησης Αδράνειας (IMU) MEMS ενσωματώνει ένα τριαξονικό γυροσκόπιο, τριαξονικό επιταχυνσιόμετρο, τριαξονικό κλινομέτρο, αισθητήρα θερμοκρασίας και πλακέτα επεξεργασίας σήματος σε ένα συμπαγές, ανθεκτικό σύστημα. Μετράει γωνιακή ταχύτητα, επιτάχυνση και κλίση ενός φορέα με υψηλή ακρίβεια και εξάγει αντισταθμισμένα δεδομένα (θερμοκρασία, εσφαλμένη ευθυγράμμιση, μη γραμμικά σφάλματα) μέσω RS-422. Ιδανικό για πλοήγηση, έλεγχο στάσης και σταθεροποίηση, αυτό το MEMS IMU προσφέρει μια οικονομικά αποδοτική και υψηλής απόδοσης αντικατάσταση για το STIM300 σε UAV, οχήματα και βιομηχανικές πλατφόρμες.

Κύριες Τεχνικές Παράμετροι

Προδιαγραφές Γυροσκοπίου

Παράμετρος	Μονάδα	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
Εύρος μέτρησης (προσαρμόσιμο)	°/s	±400	±400	±400	±2000
Σταθερότητα προκατάληψης εν λειτουργία (@ Allan variance)	°/h	0.3	0.1	0.05	1
Σταθερότητα προκατάληψης @10s (10s ομαλό, 1σ, θερμοκρασία δωματίου)	°/h	3	1	0.5	6
Σταθερότητα προκατάληψης σε πλήρη θερμοκρασία	°/h	10	3	2	18
Τυχαία Περιφορά Γωνίας	°/√h	0.15	0.1	0.02	0.3
Επαναληψιμότητα προκατάληψης (1σ)	°/h	1	0.5	0.3	2
Ευαισθησία επιτάχυνσης προκατάληψης	°/h/g	1	1	1	2
Μη γραμμικότητα συντελεστή κλίμακας (1σ)	ppm	150	150	150	300
Επαναληψιμότητα συντελεστή κλίμακας (1σ)	ppm	20	20	20	100
Εσφαλμένη ευθυγράμμιση	°	±0.05	±0.05	±0.05	±0.05
Εύρος ζώνης 3 dB	Hz	250	200	150	250

Τεχνικοί Δείκτες Επιταχυνσιόμετρου

Παράμετρος	Μονάδα	IMU6-1y-1	IMU6-1y-2	IMU6-1y-3	IMU6-1y-4
Εύρος μέτρησης (προσαρμόσιμο)	g	±10	±30	±50	±80
Σταθερότητα προκατάληψης εν λειτουργία (Allan Variance @ 25 ℃)	mg	0.02	0.05	0.1	0.2
Σταθερότητα προκατάληψης @10s	mg	0.05	0.2	0.5	1
Σταθερότητα προκατάληψης σε πλήρη θερμοκρασία	mg	1	3	5	15
Τυχαία Περιφορά Γωνίας	m/s/√h	0.001	0.002	0.005	0.01
Επαναληψιμότητα προκατάληψης (1σ)	mg	0.1	0.5	1	2
Επαναληψιμότητα συντελεστή κλίμακας (1σ)	ppm	200	200	200	200
Μη γραμμικότητα συντελεστή κλίμακας (1σ)	ppm	50	100	200	300
Εσφαλμένη ευθυγράμμιση	°	±0.05	±0.05	±0.05	±0.05
Εύρος ζώνης 3 dB	Hz	100	100	100	100

Προδιαγραφή Γωνίας Κλίσης (Δεν έχει Διαμορφωθεί από Προεπιλογή, Προαιρετικό)

Παράμετρος	Μονάδα	IMU6-1y-x
Εύρος μέτρησης (προσαρμόσιμο)	g	±1.7
Σταθερότητα προκατάληψης (1s εξομάλυνση)	mg	0.5
Τυχαία περιφορά	m/s/√h	0.08
Μη γραμμικότητα συντελεστή κλίμακας	ppm	100

Ηλεκτρικά Χαρακτηριστικά

Παράμετρος	Μονάδα	IMU6-1y-x
Τάση	V	5
Κατανάλωση ρεύματος	W	2
Κυμάτωση	mV	100

Περιβαλλοντική Προσαρμοστικότητα

Παράμετρος	Μονάδα	IMU6-1y-x
Θερμοκρασία λειτουργίας	℃	-45~85
Θερμοκρασία αποθήκευσης	℃	-55~105
Δόνηση	--	10~2000Hz,6.06g
Κρούση	--	1000g,0.1ms

Άλλες Προδιαγραφές

Παράμετρος	Μονάδα	IMU6-1y-x
Βάρος	g	55±5
