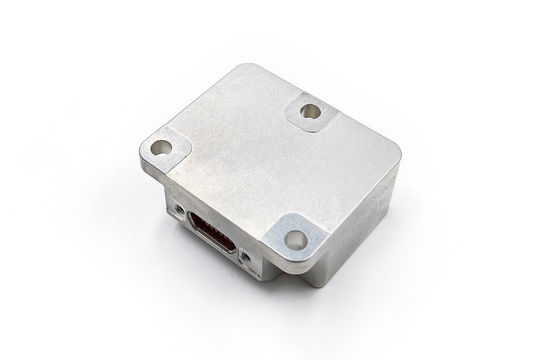

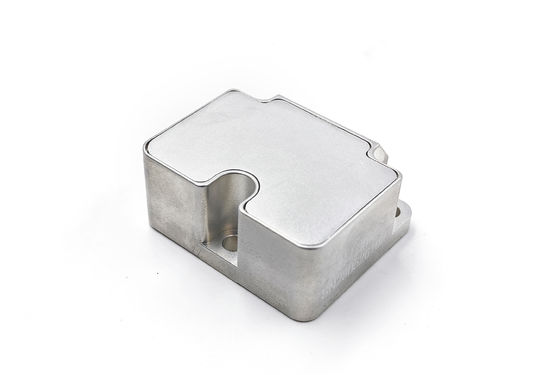

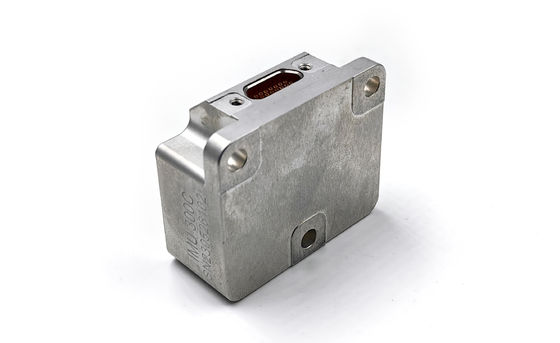

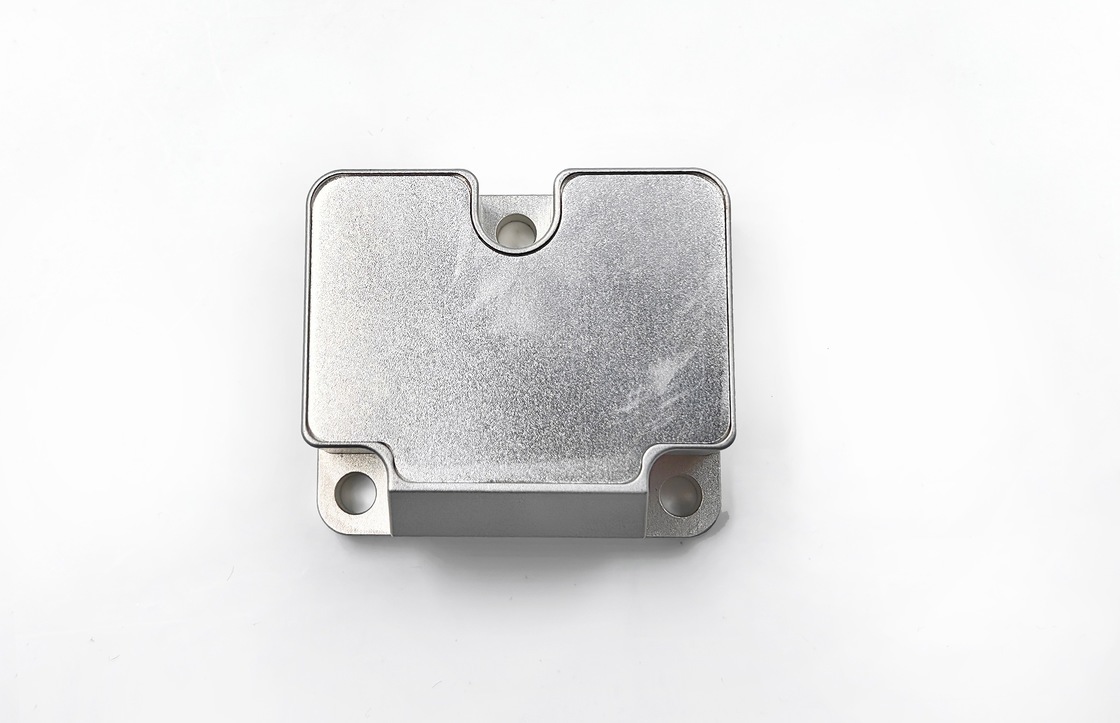

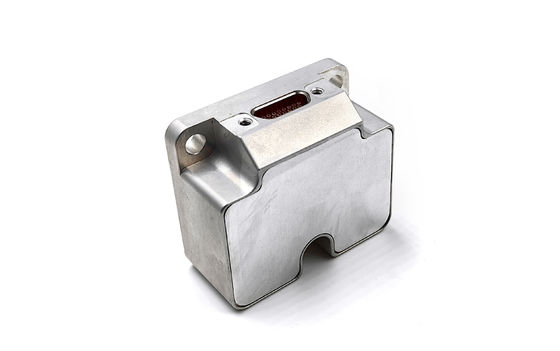

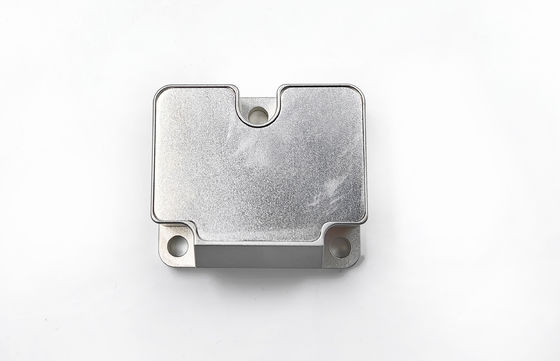

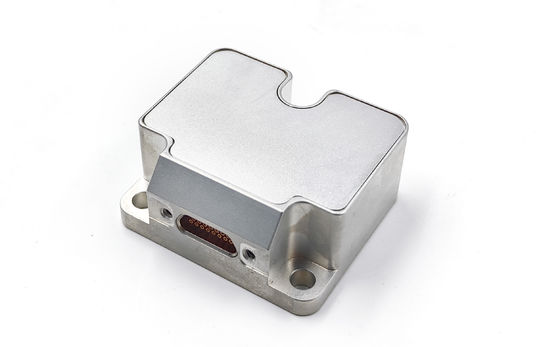

Μονάδα μέτρησης αδράνειας 6 άξονων Tactiacl με αντιστάθμιση θερμοκρασίας για INS

Μονάδα μέτρησης αδράνειας 6 άξονων Tactiacl με αντιστάθμιση θερμοκρασίας για INS

Ονομασία μάρκας:	Firepower
Αριθμός μοντέλου:	ΜΜΕ6-1
MOQ:	1
Όροι πληρωμής:	T/t, l/c
Ικανότητα εφοδιασμού:	1000pcs

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

ΚΙΝΑ

Εύρος μέτρησης:

±400º/s

Σταθερότητα πόλωσης γυροσκόπιου κατά την εκτέλεση:

0,3 °/h

Σταθερότητα προκατάληψης @10S (10s ομαλή, 1σ, θερμοκρασία δωματίου):

3°/h

Φάσμα επιταχυνσιόμετρου:

10G

προκατειλημμένη σταθερότητα της ACC:

0.02mg

Διασύνδεση επικοινωνίας:

RS422

Βάρος:

55G

εύρος ζώνης 3 DB:

250hz

Συσκευασία λεπτομέρειες:

ξύλινο χαρτοκιβώτιο

Δυνατότητα προσφοράς:

1000pcs

Επισημαίνω:

Γέρνοντας τύπος - πίνακας ποσοστού 2 άξονα

Δοκιμή 2 αιθουσών πίνακας ποσοστού άξονα

Περιγραφή προϊόντος

Μονάδα Μέτρησης Αδράνειας 6 Αξόνων Τακτικού Βαθμού με Αντιστάθμιση Θερμοκρασίας για INS

ΗΜονάδα Μέτρησης Αδράνειας MEMSείναι ένα πλήρως ενσωματωμένοπακέτο αισθητήρων βαθμού πλοήγησης. Μετράειρυθμό γωνίας 3 αξόνων, επιτάχυνση και κλίση, εφαρμόζει προηγμένηαντιστάθμιση σφάλματοςκαι εξάγει δεδομένα μέσωRS-422χρησιμοποιώντας τυπικά πρωτόκολλα. Ο συμπαγής, στιβαρός σχεδιασμός του το καθιστά κατάλληλο γιαέλεγχο στάσης, αδρανειακή πλοήγηση και παρακολούθηση κίνησηςσεUAV, βιομηχανικά οχήματα και αεροδιαστημικές πλατφόρμες, προσφέροντας μιαοικονομικά αποδοτική αντικατάσταση STIM300με υψηλή αξιοπιστία και ακρίβεια.

Κύριες Τεχνικές Παράμετροι

Προδιαγραφές Γυροσκοπίου

Παράμετρος	Μονάδα	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
Εύρος μέτρησης (προσαρμόσιμο)	°/s	±400	±400	±400	±2000
Σταθερότητα προκατάληψης εν λειτουργία (@ Allan variance)	°/h	0.3	0.1	0.05	1
Σταθερότητα προκατάληψης @10s (10s ομαλή, 1σ, θερμοκρασία δωματίου)	°/h	3	1	0.5	6
Σταθερότητα προκατάληψης σε πλήρη θερμοκρασία	°/h	10	3	2	18
Τυχαίος περίπατος γωνίας	°/√h	0.15	0.1	0.02	0.3
Επαναληψιμότητα προκατάληψης (1σ)	°/h	1	0.5	0.3	2
Ευαισθησία επιτάχυνσης προκατάληψης	°/h/g	1	1	1	2
Μη γραμμικότητα συντελεστή κλίμακας (1σ)	ppm	150	150	150	300
Επαναληψιμότητα συντελεστή κλίμακας (1σ)	ppm	20	20	20	100
Εσφαλμένη ευθυγράμμιση	°	±0.05	±0.05	±0.05	±0.05
Εύρος ζώνης 3 dB	Hz	250	200	150	250

Τεχνικοί Δείκτες Επιταχυνσιόμετρου

Παράμετρος	Μονάδα	IMU6-1y-1	IMU6-1y-2	IMU6-1y-3	IMU6-1y-4
Εύρος μέτρησης (προσαρμόσιμο)	g	±10	±30	±50	±80
Σταθερότητα προκατάληψης εν λειτουργία (Allan Variance @ 25 ℃)	mg	0.02	0.05	0.1	0.2
Σταθερότητα προκατάληψης @10s	mg	0.05	0.2	0.5	1
Σταθερότητα προκατάληψης σε πλήρη θερμοκρασία	mg	1	3	5	15
Τυχαίος περίπατος γωνίας	m/s/√h	0.001	0.002	0.005	0.01
Επαναληψιμότητα προκατάληψης (1σ)	mg	0.1	0.5	1	2
Επαναληψιμότητα συντελεστή κλίμακας (1σ)	ppm	200	200	200	200
Μη γραμμικότητα συντελεστή κλίμακας (1σ)	ppm	50	100	200	300
Εσφαλμένη ευθυγράμμιση	°	±0.05	±0.05	±0.05	±0.05
Εύρος ζώνης 3 dB	Hz	100	100	100	100

Προδιαγραφή γωνίας κλίσης (δεν διαμορφώνεται από προεπιλογή, προαιρετικό)

Παράμετρος	Μονάδα	IMU6-1y-x
Εύρος μέτρησης (προσαρμόσιμο)	g	±1.7
Σταθερότητα προκατάληψης (1s εξομάλυνση)	mg	0.5
Τυχαίος περίπατος	m/s/√h	0.08
Μη γραμμικότητα συντελεστή κλίμακας	ppm	100

Ηλεκτρικά Χαρακτηριστικά

Παράμετρος	Μονάδα	IMU6-1y-x
Τάση	V	5
Κατανάλωση ρεύματος	W	2
Κυμάτωση	mV	100

Περιβαλλοντική Προσαρμοστικότητα

Παράμετρος	Μονάδα	IMU6-1y-x
Θερμοκρασία λειτουργίας	℃	-45~85
Θερμοκρασία αποθήκευσης	℃	-55~105
Δόνηση	--	10~2000Hz,6.06g
Επίδραση	--	1000g,0.1ms

Άλλες Προδιαγραφές

Παράμετρος	Μονάδα	IMU6-1y-x
Βάρος	g	55±5
