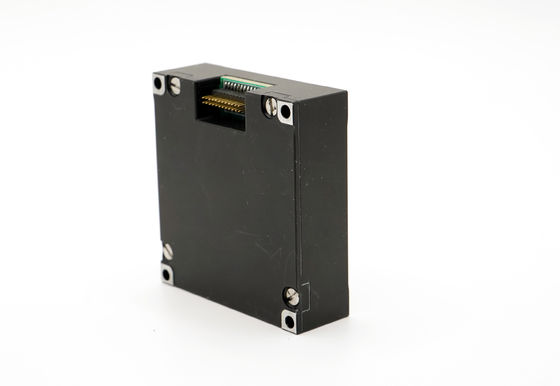

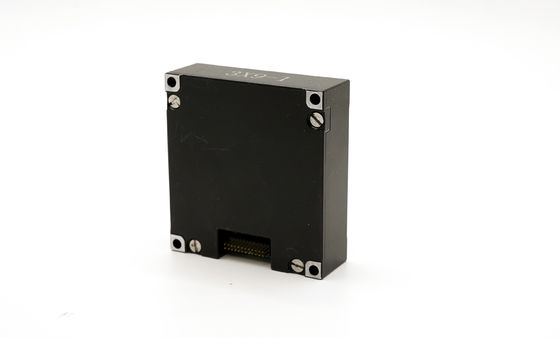

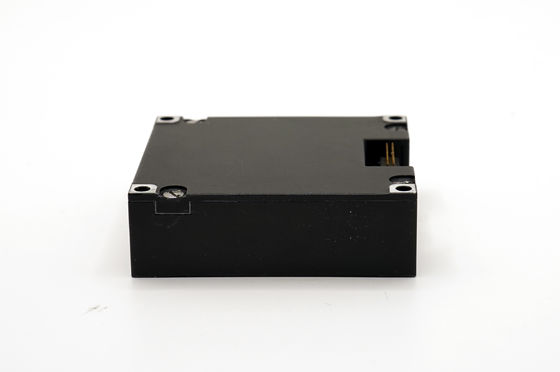

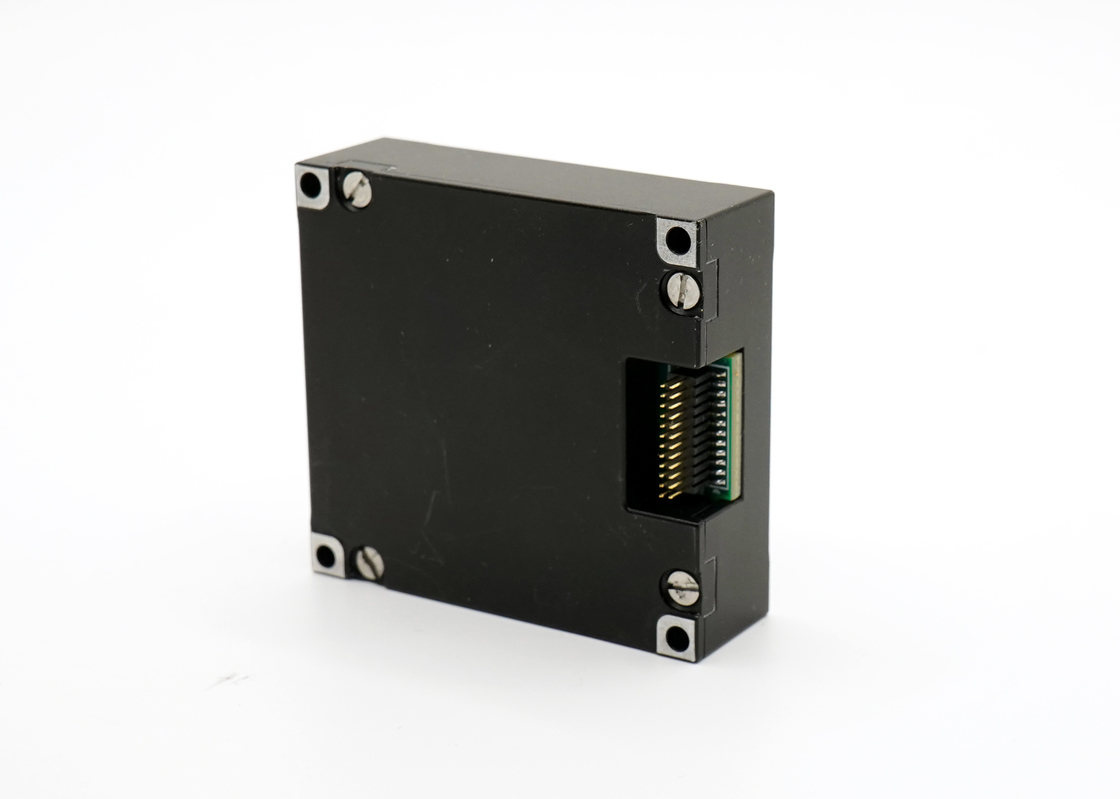

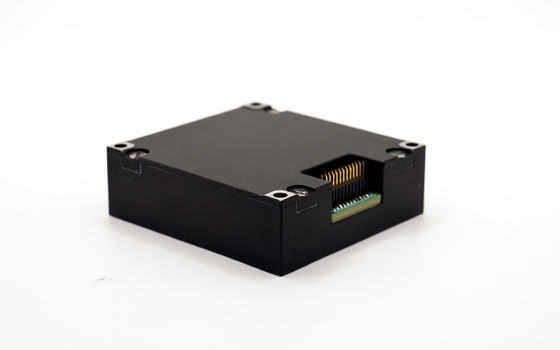

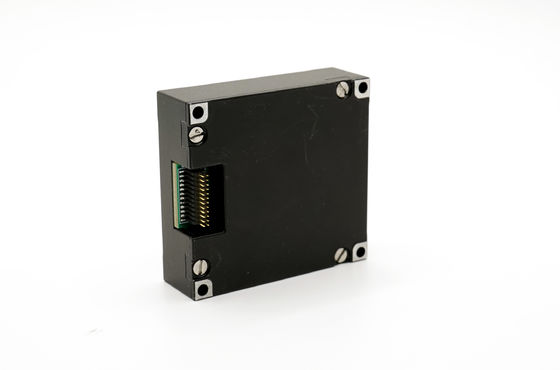

Βιομηχανικής κλάσης 10-αξονικό IMU με 3-αξονικό επιταχυνσιόμετρο, γυροσκόπιο, μαγνητόμετρο και βαρόμετρο

Βιομηχανικής κλάσης 10-αξονικό IMU με 3-αξονικό επιταχυνσιόμετρο, γυροσκόπιο, μαγνητόμετρο και βαρόμετρο

Ονομασία μάρκας:	Firepower
Αριθμός μοντέλου:	16488C
MOQ:	1
Όροι πληρωμής:	L/c, t/t
Ικανότητα εφοδιασμού:	1000pcs

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Δυναμικό εύρος μέτρησης:

±450º/s

Αστάθεια μηδενικής πόλωσης:

μηδενική σταθερότητα μεροληψίας:

10º/h

Τυχαίο περπάτημα:

0.26o/√h

Επαναληψιμότητα μηδενικής προκατάληψης:

20º/h

Επαναληψιμότητα με συντελεστή κλίμακας:

200ppm

Βάρος:

Θερμοκρασία λειτουργίας:

-45-85°C

Συσκευασία λεπτομέρειες:

Ξύλινο κιβώτιο

Δυνατότητα προσφοράς:

1000pcs

Επισημαίνω:

Μηχανική περιστροφική πλάκα τριαξωνικός

Περιστροφική πλάκα τριαξωνικός 1100x700x767mm

Περιστροφική πλάκα τριαξωνικός 170kg

Περιγραφή προϊόντος

Βιομηχανικής Κλάσης 10-Άξονας IMU με 3-Άξονα Επιταχυνσιόμετρο Γυροσκόπιο Μαγνητόμετρο Βαρόμετρο

Λειτουργίες Προϊόντος και Τεχνικές Παράμετροι

Σύνθεση και Λειτουργία

Η μονάδα αδρανειακής μέτρησης 16488C πολλαπλών βαθμών ελευθερίας είναι ένα πλήρες αδρανειακό σύστημα που διαθέτει:

Τριοξονικό γυροσκόπιο
Τριοξονικό επιταχυνσιόμετρο
Τριοξονικό μαγνητόμετρο
Αισθητήρας πίεσης

Αυτό το σύστημα μετρά τριοξονικές γωνιακές ταχύτητες, επιτάχυνση, μαγνητικό πεδίο και παραμέτρους ατμοσφαιρικής πίεσης. Εξάγει δεδομένα με αντιστάθμιση σφάλματος (συμπεριλαμβανομένης της αντιστάθμισης θερμοκρασίας, της αντιστάθμισης γωνίας λανθασμένης ευθυγράμμισης εγκατάστασης και της μη γραμμικής αντιστάθμισης) μέσω πρωτοκόλλων επικοινωνίας SPI ή UART.

Κύριες Τεχνικές Παράμετροι


Παράμετρος	Συνθήκες Δοκιμής	Ελάχιστη Τιμή	Τυπική Τιμή	Μέγιστη Τιμή	Μονάδα
Γυροσκόπιο
Δυναμικό εύρος μέτρησης	Διαμορφώσιμο			±450	º/s
Αστάθεια μηδενικής προκατάληψης	Διακύμανση Allan, καλύτερη από		5		º/h
Σταθερότητα μηδενικής προκατάληψης	10s ομαλή, RMS, καλύτερη από		10		º/h
Μηδενική προκατάληψη σε πλήρες εύρος θερμοκρασίας	-40℃ ~ 85℃, 10s ομαλή, RMS		60		º/h
Τυχαία περιπλάνηση	1σ		0.26		º/√h
Επαναληψιμότητα μηδενικής προκατάληψης	1σ		20		º/h
Ευαισθησία μηδενικής προκατάληψης στην επιτάχυνση			20		º/h/g
Επαναληψιμότητα συντελεστή κλίμακας	1σ		200		Ppm
Μη γραμμικότητα συντελεστή κλίμακας	FS=450 º/s		200		Ppm
Εύρος ζώνης (-3dB)			330		Hz
Διασταυρούμενη σύζευξη			0.2		%
Επιταχυνσιόμετρο
Δυναμικό εύρος μέτρησης	Διαμορφώσιμο			±20	g
Σταθερότητα μηδενικής προκατάληψης	Διακύμανση Allan		0.07		mg
Μηδενική προκατάληψη σε πλήρες εύρος θερμοκρασίας	-40℃ ~ 85℃, 10s ομαλή, RMS		3		mg
Τυχαία περιπλάνηση	1б		0.029		m/s/√h
Επαναληψιμότητα μηδενικής προκατάληψης	1б		0.5		mg
Σταθερότητα μηδενικής προκατάληψης	10s ομαλή, RMS, καλύτερη από		0.25		mg
Επαναληψιμότητα συντελεστή κλίμακας	1σ		500		ppm
Μη γραμμικότητα συντελεστή κλίμακας	FS=10g		500		ppm
Εύρος ζώνης (-3dB)			250		Hz
Διασταυρούμενη σύζευξη			0.2		%
Μαγνητόμετρο
Δυναμικό εύρος μέτρησης				±2.5	gauss
Ευαισθησία			0.1		mgauss/LSB
Βαρόμετρο
Εύρος πίεσης		300		1100	mbar
Ευαισθησία			6.1 × 10^-7		mbar/LSB
Ηλεκτρικά Χαρακτηριστικά
Τάση	Συνεχές ρεύμα		3.3±0.15		V
Κατανάλωση ρεύματος			0.5		W
Κυμάτωση	P-P		100		mV
Βάρος			48±2		g
Περιβάλλον Χρήσης
Θερμοκρασία λειτουργίας	Κλιμακούμενο	-45		85	℃
Θερμοκρασία αποθήκευσης		-55		85	℃
