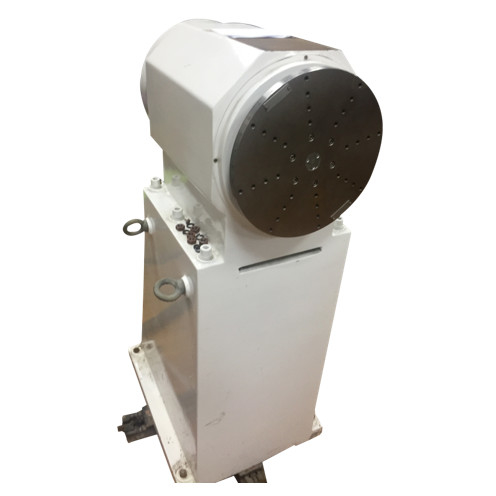

Ενιαία περιστροφική πλάκα 10kg άξονα δοκιμής αδρανούς ναυσιπλοΐας με τη θερμική αίθουσα

το αυτόματο INS μιμείται και εξετάζει την περιστροφική πλάκα, πεδίο δοκιμών αδρανούς ναυσιπλοΐας με τη θερμική αίθουσα

Κύριοι τεχνικοί δείκτες

1. Επιτραπέζια κορυφή του μηχανικού επιτραπέζιου σώματος

①Υλικό επιτραπέζιων κορυφών: ανοξείδωτο

②Μέγιστο βάρος φορτίων της επιτραπέζιας κορυφής: 30 κλ

③Επιτραπέζιο μέγεθος: Φ 320mm

④Λειότητα του πίνακα: 0,02 χιλ.

⑤Runout του προσώπου επιτραπέζιων τελών: 0.05mm

⑥Τοποθετώντας τρύπα βιδών στον πίνακα: 25 χιλ. (ακτινωτή μορφή, 5 γραμμές τρυπών × 8 διανεμημένες ομοιόμορφα)

⑦Διαρροή μαγνητικής ροής: λιγότερο από 1mT

2. Ακρίβεια περιστροφής: ± 3 ″

3. Γωνιακή σειρά θέσης: 0,0000 ° ~ ± 359.9999 °

4. Γωνιακή ακρίβεια θέσης: ± 3 ″

5. Γωνιακό ψήφισμα 0.0001 °

6. Γωνιακή σειρά 0,001 °/s ~ 1000 °/s ποσοστού

7. Γωνιακές ακρίβεια ποσοστού και σταθερότητα ποσοστού

①ω < 1="">-3 (1 μέσος όρος °)

②1 °/s <>-4 (10 μέσος όρος °)

③10 °/s <>-5 (360 μέσος όρος °)

8. Γωνιακή σειρά επιτάχυνσης: 1 °/s2~ 100 °/s2 (αρχική προεπιλογή: 10 °/s)

9. Μέγιστη γωνιακή επιτάχυνση 300 °/s2

10. Σειρά ταλάντευσης: 0 ° ~ ± 45 °

11. Κύκλος ταλάντευσης: η δεκαετία του '20 ~ 2S

12. Εύρος ζώνης του συστήματος ελέγχου: 10Hz (- 3dB)

13. Αξιοπιστία

①Συνεχής χρόνος απασχόλησης: 48h

②Σημάνετε το χρόνο μεταξύ των αποτυχιών 2000h

14. Το δαχτυλίδι ολίσθησης υιοθετεί 30 βρόχους, συμπεριλαμβανομένων των βρόχων 2A/20 (το στριμμένο ζευγάρι προστάτευσε το καλώδιο) και των βρόχων 3A/10 (unshielded καλώδιο).

15. Σύστημα κιβωτίων ελέγχου θερμοκρασίας (προαιρετικό)

①Το μέγεθος της λειτουργώντας κοιλότητας δεν θα είναι λιγότερο από W500mm × H500mm × D500mm

②Σειρά ελέγχου θερμοκρασίας: -45 ℃ ~ 85 ℃

③Ακρίβεια ελέγχου θερμοκρασίας: ± 1 ℃

④Ποσοστό θέρμανσης και ψύξης: ± 2 ℃/min (μέσος όρος σε ολόκληρη τη διαδικασία)

16. Ο υπολογιστής περιστροφικών πλακών έχει τη δυνατότητα να αποθηκεύσει τα στοιχεία σχετικά με τη λειτουργία της περιστροφικής πλάκας, όπως ο χρόνος, η θέση περιστροφικών πλακών και το γωνιακό ποσοστό, και έχει τη δυνατότητα στα δεδομένα εξόδου σε πραγματικό - χρόνος μέσω του τμηματικού λιμένα. Η συχνότητα παραγωγής είναι ≥ 5Hz. Ικανός τη λειτουργία της περιστροφικής πλάκας και τη θερμοκρασία μέσω ενός εξωτερικού υπολογιστή (μέσω ενός τμηματικού λιμένα). Πρωτόκολλο επικοινωνίας: RS232 9.6Kbs. Στην οπίσθια επιτροπή του ηλεκτρικού κιβωτίου ελέγχου παρέχεται μια τυποποιημένη τμηματική διεπαφή RS232.
