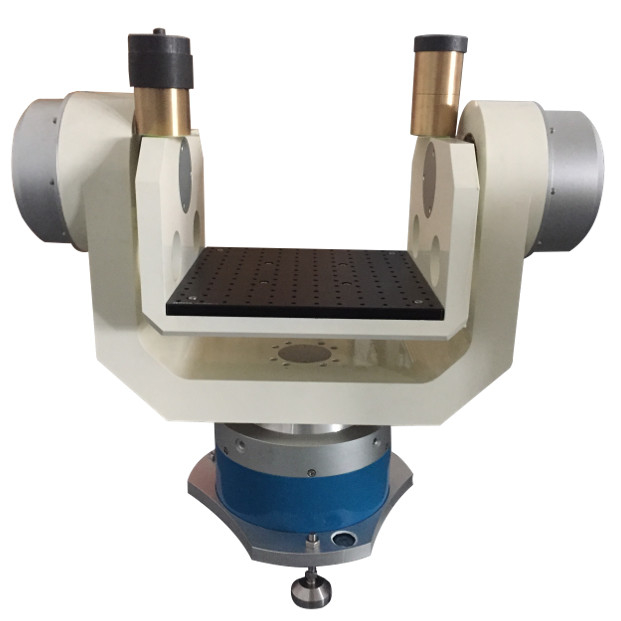

Διπλός άξονας 2 περιστροφικών πλακών αισθητήρων ναυσιπλοΐας ακρίβεια περιστροφής ″

Δοκιμαστικό πάγκο αισθητήρα πλοήγησης για προσομοιωτή κίνησης τροχόστρωμα

Ι. Βασικές χρήσεις και λειτουργίες

Το πίνακα περιστροφής αποτελείται κυρίως από ένα σώμα πίνακα περιστροφής και ένα σύστημα ελέγχου πίνακα περιστροφής, υιοθετεί δομή τραπεζιού σε σχήμα Τ,και χρησιμοποιείται για τη δοκιμή των επιδόσεων των μηχανισμών αδρανειακής πλοήγησης και των συστημάτων αδρανειακής πλοήγησης υπό συνθήκες ταχύτητας, θέση και παρόμοια.

Βασικές λειτουργίες:

• λειτουργίες ελέγχου θέσης, ελέγχου ταχύτητας και ελέγχου κλίσης·
• Διαθέτει τις λειτουργίες του υπολογιστή αυτόματο έλεγχο της κατάστασης, την απόκτηση δεδομένων, την επεξεργασία και την προβολή.
• Για την εξ αποστάσεως χειρισμό χρησιμοποιούνται σειριακή επικοινωνία (RS232 ή RS422) και παράλληλη επικοινωνιακή διεπαφή,που μπορεί να μεταδίδει την κατάσταση λειτουργίας του δίσκου στον άνω υπολογιστήΗ συχνότητα επικοινωνίας των δεδομένων σειριακής επικοινωνίας δεν είναι μικρότερη από 50 Hz,και η παράλληλη επικοινωνία δεδομένων δεν είναι μικρότερη από 1KHZ.

(5) Το ανώτερο λογισμικό ελέγχου υπολογιστή μπορεί να εκτελείται κανονικά στην πλατφόρμα WIN98, WINXP ή WIN2000.

ΙΙ. Κύριοι τεχνικοί δείκτες

1Τραπεζική επιφάνεια μηχανικού σώματος τραπεζιού

1 Υλικό επιφάνειας τραπεζιού: ανοξείδωτο χάλυβα

2 Μέγεθος τραπεζιού και μέγιστο βάρος φορτίου: φ450mm/40kg· φ320mm/20kg

3 επίπεδη επιφάνεια του τραπεζιού: 0,02 mm

4 Εκροή της άκρης του τραπεζιού: 0,02 mm

5 τρύπες βίδες τοποθέτησης στο τραπέζι: 25 mm (ακτινικές, 5 τρύπες × 8 ομοιόμορφα διατεταγμένες γραμμές)

2Σπινδύλα.

(1) Κατάσταση θέσης

Περιοχή γωνίας: συνεχής και άπειρη.

ακρίβεια περιστροφής: ± 2 ′′·

Ανάλυση μέτρησης γωνιακής θέσης: 0,36 ′′·

ακρίβεια τοποθέτησης γωνιακής θέσης: ± 3 ′′·

Επαναλαμβανόμενη γωνιακή θέση: ± 2 ′′.

(2) Κατάσταση του επιτοκίου

Περιοχή ταχυτήτων: ± 0,001 °/s ~ ± 1000 °/s.

Δυνατότητα ανάλυσης: 0,001 °/s

Ακριβότητα και σταθερότητα του ρυθμού: ω < 1 °/s, 3 × 10^-3(μέσος όρος 1 °)

1 °/s ≤ ω < 10 °/s, 3 × 10^{- 4}(10 ° κατά μέσο όρο) ·

10 °/s ≤ ω, 3 × 10^{- 5}(360 ° μέσο όρο) ·

(3) Κλιμακωτή κατάσταση

Περιοχή κλίσης: 0 ° ~ ± 45 °,

Συχνότητα κλίσης: 0,02 Hz ~ 10 Hz

Μέγιστη γωνιακή επιτάχυνση: 300 °/s²

3. Άξονας ρίψης

(1) Κατάσταση θέσης

Περιοχή περιστροφής: συνεχής και άπειρη.

ακρίβεια περιστροφής: ± 2 ′′·

Ανάλυση θέσης: 0,36 ′′·

ακρίβεια τοποθέτησης γωνιακής θέσης: ± 3 ′′·

Επαναλαμβανόμενη γωνιακή θέση: ± 2 ′′.

(2) Κατάσταση του επιτοκίου

Περιοχή ταχυτήτων: ± 0,001 °/s ~ ± 1000 °/s.

Δυνατότητα ανάλυσης: 0,001 °/s

Ακριβότητα και σταθερότητα του ρυθμού: ω < 1 °/s, 3 × 10^-3(μέσος όρος 1 °)

1 °/s ≤ ω < 10 °/s, 3 × 10^{- 4}(10 ° κατά μέσο όρο) ·

10 °/s ≤ ω, 3 × 10^{- 5}(360 ° μέσο όρο) ·

(3) Κλιμακωτή κατάσταση

Περιοχή κλίσης: 0 ° ~ ± 30 °, συχνότητα κλίσης: 0,02Hz ~ 5Hz

Μέγιστη γωνιακή επιτάχυνση: 300 °/s²

4. Η κατακόρυφη όψη του άξονα κύριο άξονα-επίπεδο άξονα: ± 3 ′′·

5- Αξία διασταύρωσης κύριας άξονας και άξονας διασταύρωσης: φ 0,5 mm εντός της μικρής σφαίρας

6Μέγιστη ταχύτητα διπλού άξονα σύνδεσης: 60 °/s.

7.Κατάστριψη μεταξύ της ανακλαστικής επιφάνειας του πρίσματος ορθογώνιας γωνίας και του άξονα κλίσης ± 3 ′′

8. Το δαχτυλίδι γλιστρίσματος υιοθετεί 40 βρόχο (χρήστης δαχτυλίδι). : Δαχτυλίδια 2A/20 (στριμμένο ζευγάρι προστατευόμενο σύρμα) · Δαχτυλίδια 3A/20 (μη προστατευόμενο σύρμα).

9Αξία μεταβολής της στατικής αντίστασης επαφής του δαχτυλιδιού γλίστρου ≤ 0,005Ω

Δυναμικό ≤ 0,01Ω

10. Αξιόπιστη

1 Η συνεχή εργάσιμη ώρα είναι 24 ώρες.

2 Μέσος χρόνος ανάμεσα στις βλάβες 2000h

3 Ο δίσκος έχει καλή ηλεκτρομαγνητική συμβατότητα και πληροί τις σχετικές απαιτήσεις των GJB151 και 152.

4 Το περιστροφείο διαθέτει λειτουργίες προστασίας κατά της υπερβολικής ταχύτητας, υπερφόρτωσης, προστασίας κατά του υπερστροφικού ρεύματος, προστασίας κατά της ακατάλληλης λειτουργίας και προστασίας κατά της έκτακτης ανάγκης.Σε περίπτωση μη φυσιολογικής διακοπής τροφοδοσίας του κιβωτίου ελέγχου ή του υπολογιστή χειρισμού, το σώμα του δίσκου μπορεί να σταματήσει στην τρέχουσα θέση χωρίς σοβαρή δόνηση.

5 Τα βασικά εξαρτήματα πρέπει να είναι βιομηχανικής ή στρατιωτικής ποιότητας, τα γενικά εξαρτήματα πρέπει να είναι εμπορικής ποιότητας,και τα σημαντικά στοιχεία υποβάλλονται σε έλεγχο γήρανσης υψηλής και χαμηλής θερμοκρασίας.

ΙΙΙ. Απαιτήσεις για το περιβάλλον χρήσης

1Η παροχή ενέργειας: 220V ± 10% 50Hz 20 A

2. θερμοκρασία περιβάλλοντος 20 °C ± 5 °C

3. Ατμοσφαιρική υγρασία ≤ 80% RH

4. Κοινό ιδρύμα απομόνωσης από δονήσεις στο περιβάλλον του ιδρύματος
