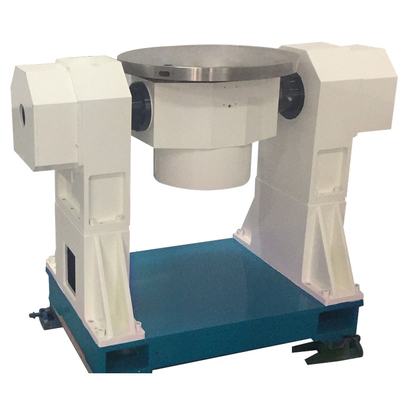

Επιτραπέζιος τύπος - περιστροφική πλάκα 2 άξονα για την αδρανείς συσκευή και τους αισθητήρες

Δοκιμή και βαθμονόμηση στρογγυλοπίνακας διπλού άξονα για αδράνεια και αισθητήρες

Ι. Βασικές χρήσεις και λειτουργίες

Το πίνακα περιστροφής είναι ένα εξοπλισμό δοκιμής δομής τύπου τραπεζιού που παράγεται από την εταιρεία μας, το οποίο μπορεί να χρησιμοποιηθεί για την ανίχνευση και δοκιμή της μονάδας μέτρησης αδράνειας,και μπορούν επίσης να χρησιμοποιηθούν για τη βαθμονόμηση και τη μέτρηση της διμερούς γωνίας περιστροφής άλλων οργάνων.

Οι κύριες λειτουργίες είναι:

1. ακριβής γωνία περιστροφής του εσωτερικού δακτυλίου και του εξωτερικού δακτυλίου και γωνία εμφάνισης·

2- λειτουργία οριζόντιας ρύθμισης·

3- ευθυγράμμιση και στόχευση στην θέση εγκατάστασης·

4Το δαχτυλίδι κλίμακας στο μηχανικό σώμα τραπεζιού πραγματοποιεί την προκαταρκτική ένδειξη γωνίας.

5. Το μηχανικό σώμα τραπεζιού χρησιμοποιεί το χειριστήριο τροχός και χειριστήριο για να συνειδητοποιήσει την χειροκίνητη δεικτικοποίηση.

6Ο εσωτερικός και ο εξωτερικός άξονας δακτυλίου έχουν μηχανική λειτουργία κλειδώματος.

7Το ηλεκτρικό κουτί ψηφιακής οθόνης έχει RS232 διεπαφή.

ΙΙ. Κύριοι τεχνικοί δείκτες

1Συνολική διάσταση: 900 mm (750 mm (900 mm).

Συνολικό βάρος: περίπου 650 kg.

3Τραπεζική επιφάνεια μηχανικού σώματος τραπεζιού

(1) Υλικό επιφάνειας τραπεζιού: HT250

(2) Μέγεθος τραπεζιού (προσαρμόσιμο): (450mm/ (320mm.

(3) επίπεδη επιφάνεια του τραπεζιού: 0,02 mm.

(4) Εκχύλισμα της επιφάνειας του τραπεζιού: 0,03 mm.

(5) Τρόπος εγκατάστασης του τραπεζιού φορτίου: ομοιόμορφη κατανομή των "M" σχήματος T-σχήματος αυλακώσεων.

(6) Δυνατότητα υποστήριξης: το βάρος φορτίου δεν πρέπει να είναι μικρότερο από 50 kg· το ύψος φορτίου δεν πρέπει να υπερβαίνει τα 200 mm.

4Εσωτερικός άξονας δακτυλίου

(1) Περιοχή γωνίας: συνεχής και άπειρη

(2) Λάθος περιστροφής κλίσης: ± 1,5

(3) Ακρίβεια μέτρησης γωνιακής θέσης: ± 3 (

(4) Ανάλυση οθόνης: 0,36 (

(5) Επαναλαμβανόμενη μέτρηση γωνιακής θέσης: 2 (

(6) Εμφάνιση: 0 ~ 359.9999 °

5. Άξονας εξωτερικού δακτυλίου

(1) Πεδίο γωνίας: (90(

(2) Λάθος περιστροφής κλίσης: ± 2 (

(3) Ακριβότητα μέτρησης γωνιακής θέσης: ± 5 (

(4) Ανάλυση οθόνης: 0,36 (

(5) Επαναλαμβανόμενη μέτρηση γωνιακής θέσης: 2 (

(6) Τρόπος εμφάνισης: 0-359.9999 °.

6Λάθος κατακόρυφης στάθμης δύο αξόνων: ± 5 (

7Οριζόντια περιοχή ρύθμισης: (2

8Οριζόντια ακρίβεια ρύθμισης: 3

III. Όροι χρήσης

θερμοκρασία περιβάλλοντος: 20 °C (5 °C)

2Σχετική υγρασία 80% RH.

3Ο πίνακας περιστροφής τοποθετείται πάνω στο θεμέλιο απομόνωσης από δονήσεις.

4Η ροή του αέρα στο εργαστήριο είναι σταθερή, χωρίς ηλεκτρομαγνητικές παρεμβολές, και δεν υπάρχουν βίαιες δονήσεις και συγκρούσεις γύρω.

5- αντίσταση μόνωσης: η αντίσταση μόνωσης μεταξύ απομονωμένων σημείων και μεταξύ απομονωμένων σημείων και κελύφους δεν πρέπει να είναι μικρότερη από 20 M (
