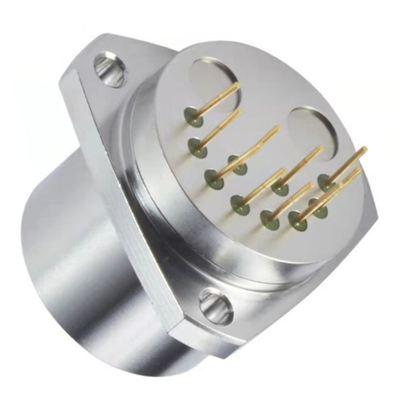

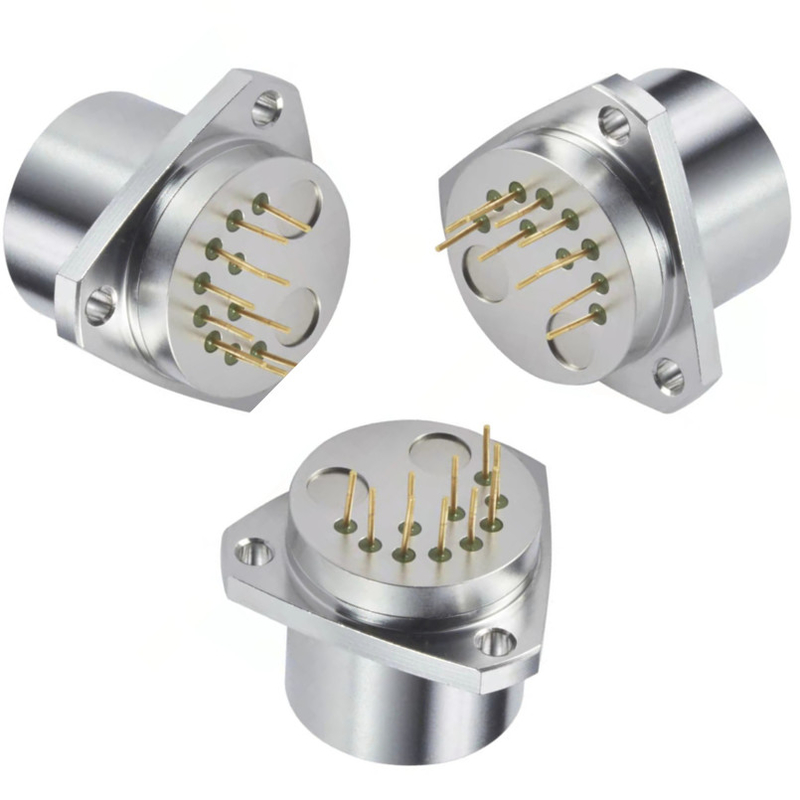

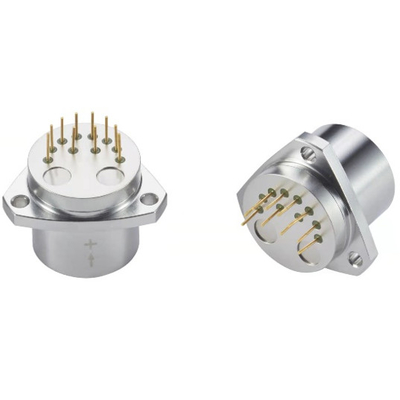

Υψηλό επιταχύμετρο χαλαζία σειράς 70g μοναδικό εύκαμπτο με τον αισθητήρα θερμοκρασίας

Υψηλό επιταχύμετρο χαλαζία σειράς 70g μοναδικό εύκαμπτο με τον αισθητήρα θερμοκρασίας

Ονομασία μάρκας:	Firepower
Αριθμός μοντέλου:	JB2-02
MOQ:	1
τιμή:	600~1190
Όροι πληρωμής:	T/T
Ικανότητα εφοδιασμού:	500/month

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πεδίο:

±70g

Ανάλυση:

5 μg

Προκατειλημμένο k0/k1:

≤(±1 mg)

Παράγοντας κλίμακας kl:

0.8~1.5 mA/g

Προκατειλημμένη κλίση Σίγμα k0 (1ς, ένας μήνας):

≤20 μg

Ισχύς:

±12~±15V

Συσκευασία λεπτομέρειες:

σφουγγάρι/κιβώτιο

Δυνατότητα προσφοράς:

500/month

Επισημαίνω:

70g επιταχύμετρο χαλαζία

Επιταχύμετρο χαλαζία με τον αισθητήρα θερμοκρασίας

Υψηλό επιταχύμετρο κάμψης χαλαζία σειράς

Περιγραφή προϊόντος

Επιταχυνσιόμετρο Χαμηλής Εμβέλειας 70g Unique Flexible Quartz με Αισθητήρα Θερμοκρασίας

Βασικές Προδιαγραφές

Χαρακτηριστικό	Τιμή
Εύρος	±70g
Ανάλυση	5μg
Μεροληψία k0/k1	≤(±1 mg)
Συντελεστής κλίμακας kl	0.8~1.5 mA/g
Μετατόπιση μεροληψίας Sigma k0 (1σ, ένας μήνας)	≤20 μg
Ισχύς	±12~±15V

Επισκόπηση Προϊόντος

Η οικογένεια επιταχυνσιομέτρων JB2 χρησιμοποιεί μοναδικούς εύκαμπτους αισθητήρες χαλαζία για μέτρηση επιτάχυνσης υψηλής εμβέλειας (70g) σε αεροδιαστημικά περιβάλλοντα. Ως ο κυρίαρχος αισθητήρας στα συστήματα αδρανειακής πλοήγησης strap-down εμπορικών και στρατιωτικών αεροσκαφών της Κίνας, προσφέρει εξαιρετική μακροπρόθεσμη επαναληψιμότητα και αξιοπιστία.

Διαθέτοντας ένα κατοχυρωμένο με δίπλωμα ευρεσιτεχνίας σεισμικό σύστημα Q-flex® etched-quartz-flexure με δομή μάζας από άμορφο χαλαζία, το JB2 παρέχει εξαιρετική επαναληψιμότητα μεροληψίας, συντελεστή κλίμακας και ευθυγράμμισης άξονα. Τα ενσωματωμένα ηλεκτρονικά παράγουν ένα ρεύμα εξόδου ανάλογο της επιτάχυνσης τόσο για στατικές όσο και για δυναμικές μετρήσεις, μετατρέψιμο σε τάση μέσω αντιστάσεων φορτίου που παρέχονται από τον πελάτη.

Ο προαιρετικός εσωτερικός αισθητήρας θερμοκρασίας επιτρέπει δραματικές βελτιώσεις στην απόδοση μέσω αλγορίθμων αντιστάθμισης θερμοκρασίας για μεροληψία, συντελεστή κλίμακας και εσφαλμένη ευθυγράμμιση άξονα.

Βασικά Χαρακτηριστικά

Εξαιρετική απόδοση επαναληψιμότητας κατά την ενεργοποίηση
Σχεδιασμός ανθεκτικός σε περιβαλλοντικές συνθήκες
Αναλογικό σήμα εξόδου
Ρυθμιζόμενο εύρος πεδίου
Προαιρετικός εσωτερικός αισθητήρας θερμοκρασίας για θερμική αντιστάθμιση
Υψηλό εύρος μέτρησης (70g)

Χαρακτηριστικά Απόδοσης

Αρ.	Παράμετρος	JB2-01	JB2-02
1	Εύρος μέτρησης	±70g	±70g
2	Τιμή κατωφλίου	5μg	5μg
3	Τιμή απόκλισης k0/k1	≤(±3 mg)	≤(±5 mg)
4	Συντελεστής κλίμακας k1	1.3±0.2 mA/g	1.3±0.2 mA/g
5	Συντελεστής μη γραμμικότητας δευτέρου βαθμού K2	≤±20μg/g²	≤±30μg/g²
6	Σταθερότητα βραχυπρόθεσμης διάρκειας 0g 4 h	≤10 μg	≤20 μg
7	Σταθερότητα βραχυπρόθεσμης διάρκειας 1g 4 h	≤10 ppm	≤20 ppm
8	Τιμή απόκλισης συνολικής επαναληψιμότητας σk0 (1σ, 1 μήνας)	≤10 μg	≤30 μg
9	Συντελεστής κλίμακας συνολικής επαναληψιμότητας σk1/k1 (1σ, 1 μήνας)	≤15ppm	≤30 ppm
10	Συντελεστής μη γραμμικότητας συνολικής επαναληψιμότητας σk2/k1 (1σ, 1 μήνας)	≤±10 μg/g²	≤±20 μg/g²
11	Συντελεστής θερμοκρασίας τιμής απόκλισης	≤±20 μg/℃	≤±30 μg/℃
12	Συντελεστής θερμοκρασίας κλίμακας	≤±20 ppm/℃	≤±30ppm/℃
13	Θόρυβος (Η αντίσταση δειγματοληψίας είναι 840Ω)	≤5mv	≤8.4mv
14	Φυσική συχνότητα	400~800 Hz	400~800 Hz
15	Εύρος ζώνης	800~2500 Hz	800~2500 Hz
16	Δόνηση	5g(20-2000Hz)	5g(20-2000Hz)
17	Κλονισμός	100g,5ms,1/2sin	100g,5ms,1/2sin
18	Εύρος θερμοκρασίας λειτουργίας	-40-+85℃	-40-+85℃
19	Εύρος θερμοκρασίας αποθήκευσης	-60-+120℃	-60-+120℃
20	Ισχύς	±12~±15V	±12~±15V
21	Κατανάλωση ρεύματος	≤±20mA	≤±20mA
22	Αισθητήρας θερμοκρασίας	Ναι και Όχι δύο τύποι	Ναι και Όχι δύο τύποι
23	Μέγεθος	Ф25.4X30mm	Ф25.4X30mm
24	Βάρος	≤80g	≤80g

Τυπικές Εφαρμογές

Μέτρηση Διάτρησης και Κλίσης
Αεροναυπηγική και Αστροναυτική
Όργανα και Εξοπλισμός

Λεπτομέρειες Διαμόρφωσης

Σημείωση: Ο αισθητήρας θερμοκρασίας είναι AD590. Το σημείο 10 είναι η σύνδεση υψηλής ισχύος, ενώ το σημείο 9 είναι η σύνδεση χαμηλής ισχύος. Τα σημεία 9 και η γείωση ισχύος χρησιμοποιούν μία αντίσταση πλατίνας με τιμή 1K και θερμικό συντελεστή μικρότερο από 5ppm.

Λήψη Σχεδίου Διαμόρφωσης και Προδιαγραφών Διεπαφής
