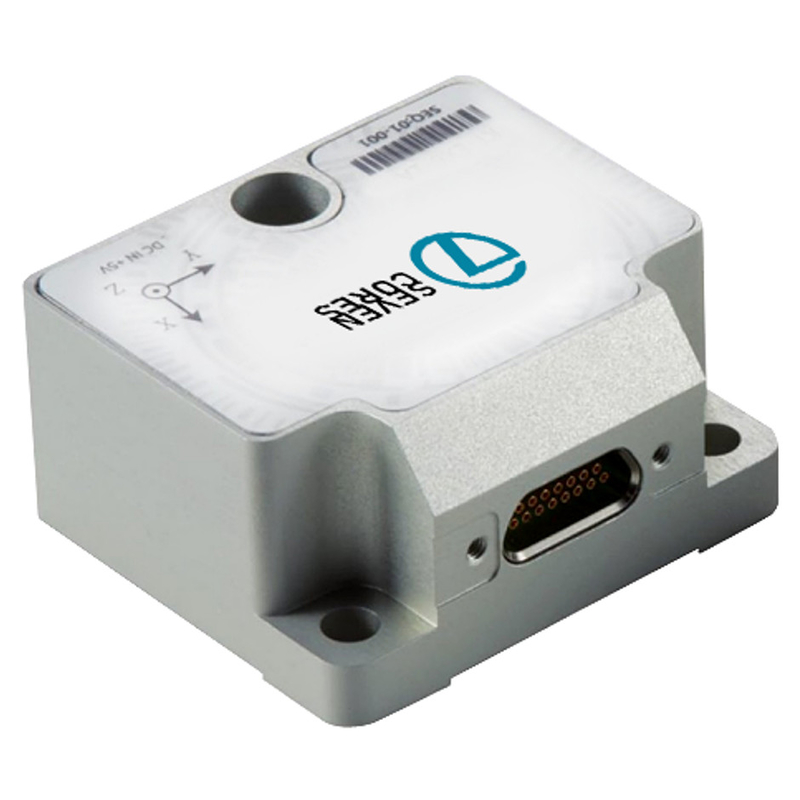

Η αδρανής μονάδα μέτρου υψηλής επίδοσης αντικαθιστά το καθαρό IMU 3 γυροσκόπιο άξονα STIM210

IMU3 ο αδρανής αισθητήρας μονάδων μέτρου υψηλής επίδοσης αντικαθιστά STIM210 καθαρό IMU 3 γυροσκόπιο 3 άξονα επιταχύμετρο άξονα

Η συνέλευση γυροσκοπίων μικροϋπολογιστών αποτελείται από ένα τριαξωνικός γυροσκόπιο, έναν αισθητήρα θερμοκρασίας, έναν πίνακα επεξεργασίας σήματος, μια δομή και ένα απαραίτητο λογισμικό, και χρησιμοποιείται για τη μέτρηση του τριαξωνικός/γωνιακού ποσοστού δύο-άξονα ενός μεταφορέα, και τρία γωνιακά στοιχεία ποσοστού που υποβάλλονται στην αποζημίωση λάθους (συμπεριλαμβανομένης της αποζημίωσης θερμοκρασίας, αποζημίωση γωνίας μη ευθυγράμμισης εγκαταστάσεων, μη γραμμικοί αποζημίωση και όμοιοι) μέσω ενός τμηματικού λιμένα rs-422 σύμφωνα με ένα συμφωνηθε'ν πρωτόκολλο επικοινωνίας.

1.1.1 προδιαγραφές γυροσκοπίων

1. Μέτρηση της σειράς: ± 400 °/s
2. Μηδέν-προκατειλημμένη σταθερότητα (@ διαφορά του Allan): ≤ 1 °/H
3. Μηδέν-προκατειλημμένη σταθερότητα (1s λειαίνουν, 1ς, θερμοκρασία δωματίου): ≤ 10 °/H
4. Μηδέν προκατειλημμένο λάθος μέσα στην πλήρη σειρά θερμοκρασίας: ≤ 20 °/H
5. Τυχαίος περίπατος: ≤ 0,2 °/√ Χ
6. Μηδέν-προκατειλημμένη επανάληψη: ≤10°/h
7. Μηά προκατειλημμένη ευαισθησία επιτάχυνσης: ≤ 1 °/H/G
8. Ψήφισμα: ≤ 0,001 °/s
9. Μη γραμμικότητα παράγοντα κλίμακας: ≤ 100ppm
10. Επανάληψη του παράγοντα κλίμακας: ≤ 100ppm
11. Διαγώνια σύζευξη: ≤ 0,1%
12. Εύρος ζώνης: ≤250Hz
13. Βάρος: (52 ± 5) Γ

1.1.2 απαιτήσεις παροχής ηλεκτρικού ρεύματος

1. Τάση ανεφοδιασμού: (+ 5 ± 0,5) Β (ΣΥΝΕΧΈΣ ΡΕΎΜΑ)
2. Ρεύμα παροχής ηλεκτρικού ρεύματος: λειτουργώντας ρεύμα < 0="">

1.1.3 περιβαλλοντική προσαρμοστικότητα

1. Θερμοκρασία εργασίας: (- 45 ~ 85) ℃
2. Θερμοκρασία αποθήκευσης: (- 55 ~ 105) ℃
3. Δόνηση: 10 ~ 2000Hz, 6.06g
4. Αντίκτυπος: 5000 Γ, 0.1ms

Σχέδιο περιλήψεων του γυροσκοπίου μικροϋπολογιστών

Διάσταση
