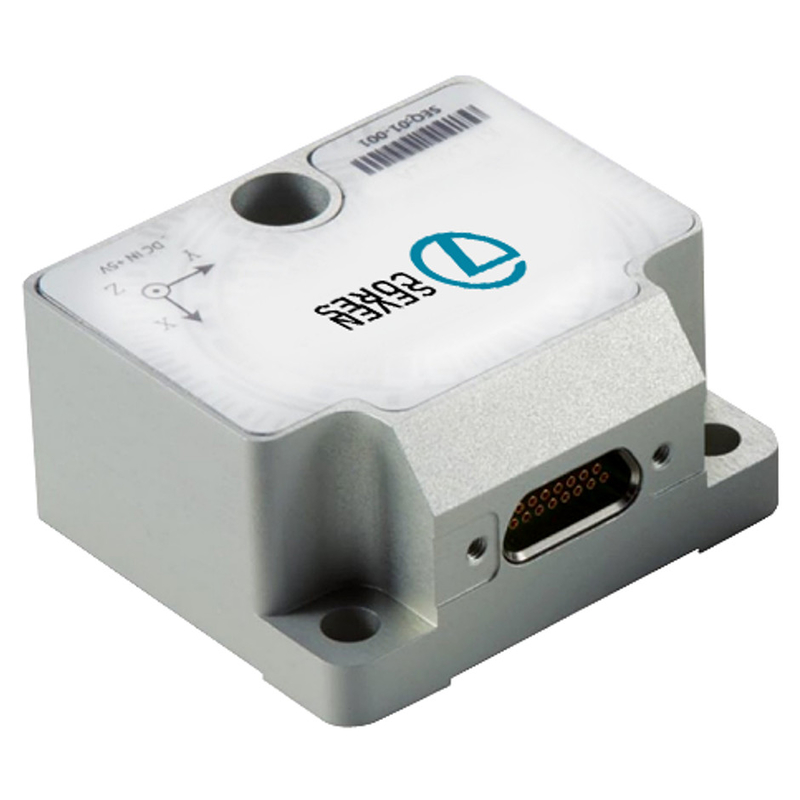

Υψηλής ανάλυσης μονάδα μέτρησης αδράνειας Αντικατάσταση STIM210 Pure IMU 3 άξονας Gyro

Name: Υψηλής ανάλυσης μονάδα μέτρησης αδράνειας Αντικατάσταση STIM210 Pure IMU 3 άξονας Gyro
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: IMU3
Price: 2,250.00 USD
Availability: InStock

Ονομασία μάρκας:	Firepower
Αριθμός μοντέλου:	IMU3
MOQ:	1
τιμή:	2000~2500 USD
Όροι πληρωμής:	T/T

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

ΚΙΝΑ

Πιστοποίηση:

CE ROHS

Ονομασία του προϊόντος:

Καθαρή IMU

εύρος μέτρησης γυροσκοπίου:

±400°/s

σταθερότητα μηδενικής προκατάληψης:

≤ 10 °/H

Τυχαίο περπάτημα:

≤ 0,2 °/√ Υ

Ευαισθησία επιτάχυνσης μηδενικής προκατάληψης:

≤ 1 °/H/G

Επισημαίνω:

IMU3 αδρανής μονάδα μέτρου

STIM210 αδρανής μονάδα μέτρου

Επιταχύμετρο άξονα ROHS 3

Περιγραφή προϊόντος

Αισθητήρας μονάδας μέτρησης αδράνειας Αντικαταστήστε STIM210 Pure IMU 3 άξονας Γυροκίνητος 3 άξονας επιταχυντή

Το σύνολο μικροζυροσκόπου αποτελείται από τριάξιο ζυροσκόπιο, αισθητήρα θερμοκρασίας, πλακέτο επεξεργασίας σήματος, δομή και απαραίτητο λογισμικό,και χρησιμοποιείται για τη μέτρηση της γωνιακής ταχύτητας τριών-άξονων/δύο-άξονων ενός φορέα, και παράγει τρία δεδομένα γωνιακής ταχύτητας που υπόκεινται σε αντιστάθμιση σφαλμάτων (συμπεριλαμβανομένης της αντιστάθμισης θερμοκρασίας, της αντιστάθμισης γωνίας δυσπροσαρμογής εγκατάστασης,μη γραμμική αντιστάθμιση και παρόμοια) μέσω σειριακής θύρας RS-422 σύμφωνα με συμφωνημένο πρωτόκολλο επικοινωνίας.

1.1.1 Προδιαγραφές γυροσκόπου

Πεδίο μέτρησης: ± 400 °/s
Σταθερότητα μηδενικής προκατάληψης (@ διακύμανση Allan): ≤ 1 °/H
Σταθερότητα μηδενικής μεροληψίας (1s ομαλή, 1σ, θερμοκρασία δωματίου): ≤ 10 °/H
Μηδενικό σφάλμα παρεκκλίσεως εντός πλήρους εύρους θερμοκρασίας: ≤ 20 °/H
Τυχαίο περπάτημα: ≤ 0,2 °/√ H
Επαναληψιμότητα μηδενικής μεροληψίας: ≤10°/h
Αίσθηση μηδενικής παρεκκλίσεως επιτάχυνσης: ≤ 1 °/H/G
Ανάλυση: ≤ 0,001 °/s
Μη γραμμικότητα του συντελεστή κλίμακας: ≤ 100 ppm
Επαναληψιμότητα του συντελεστή κλίμακας: ≤ 100 ppm
Διασταυρούμενη ζεύξη: ≤ 0,1%
Διάταξη ζώνης: ≤ 250 Hz
Βάρος: (52 ± 5) G

1.1.2 Απαιτήσεις τροφοδοσίας

τάση τροφοδοσίας: (+ 5 ± 0,5) V (DC) ·
ρεύμα τροφοδοσίας: ρεύμα λειτουργίας < 0,3A·

1.1.3 Προσαρμοστικότητα στο περιβάλλον

Θερμοκρασία λειτουργίας: (-45 ~ 85) °C
Θέρμανση αποθήκευσης: (-55 ~ 105) °C
Δονήσεις: 10 ~ 2000Hz, 6,06g
Κρούση: 5000 G, 0,1 ms

Σχέδιο του μικροζυροσκόπου

Υψηλής ανάλυσης μονάδα μέτρησης αδράνειας Αντικατάσταση STIM210 Pure IMU 3 άξονας Gyro 0

Αριθμός κόμβου	Ορισμός κόμβου	Τύπος	Εξηγήστε
1	Εθνική Τράπεζα	Προμήθεια	Ηλεκτρική γωνία (4)
2	ExtTrig	Εισαγωγή	Εξωτερική πηγή ενεργοποίησης (3)
3	VSUP	Προμήθεια	Επικαιροποιημένο τέλος τροφοδοσίας του προϊόντος, τροφοδοσία συνεχούς ρεύματος + 5V
4	TxD+	ΕΠΙΤΡΟΠΟΣ	Το προϊόν RS422 θετικό τερματικό διεπαφής εξόδου
5	TxD-	ΕΠΙΤΡΟΠΟΣ	Το προϊόν RS422 έξοδος διεπαφής αρνητικό τερματικό
6	ΠΑΡΑΓΜΑΤΙΚΟ	ΠΑΡΑΓΜΑΤΙΚΟ	Προϊόν που απομονώνεται μηχανικά από τη γη ισχύος
7	Εθνική Τράπεζα	Εισαγωγή	Σημαντικό έδαφος (4)
8	Εθνική Εθνική Τεχνολογία	Εισαγωγή	Σήμα επαναφοράς ((2)
9	RxD-	Εισαγωγή	Το αρνητικό τερματικό της διεπαφής λήψης RS422 του προϊόντος
10	RxD+	Εισαγωγή	Το προϊόν RS422 θετικός τερματικός σταθμός υποδοχής διεπαφής

Διάσταση
