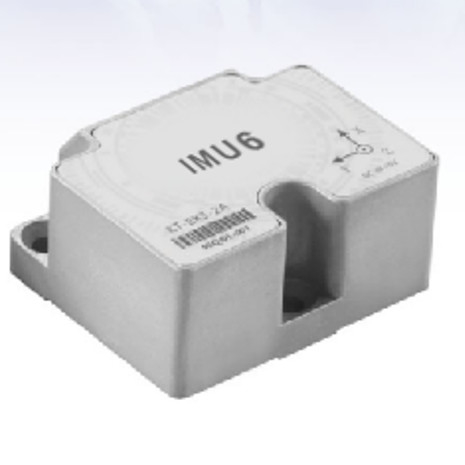

STIM300 αναλογικός αισθητήρας MEMS IMU, αδρανής αισθητήρας μέτρησης 3 γυροσκοπίων

Name: STIM300 αναλογικός αισθητήρας MEMS IMU, αδρανής αισθητήρας μέτρησης 3 γυροσκοπίων
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: IMU6
Price: 4,500.00 USD
Availability: InStock

Ονομασία μάρκας:	Firepower
Αριθμός μοντέλου:	IMU6
MOQ:	1
τιμή:	3000~6000 USD
Όροι πληρωμής:	T/T

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

ΚΙΝΑ

Πιστοποίηση:

CE ROHS

Ονομασία του προϊόντος:

9 άξονας MEMS IMU

εύρος μέτρησης γυροσκοπίου:

±400°/s

σταθερότητα μηδενικής προκατάληψης:

≤ 1 °/H

Τυχαίο περπάτημα:

≤ 0,2 °/√ Υ

Απόφαση:

1 °/h

Μη γραμμικότητα συντελεστή κλίμακας:

500 PPM

Διάφραση ζώνης:

125Hz

Επισημαίνω:

Αναλογικός αισθητήρας MEMS IMU

9 αισθητήρας άξονα MEMS IMU

125Hz αδρανής αισθητήρας μέτρησης

Περιγραφή προϊόντος

STIM300 Αναλογικός αισθητήρας MEMS IMU χαμηλής τιμής αισθητήρας μέτρησης αδράνειας 3 επιταχυνόμετρος, 3 γυροσκόπηση, θερμοκρασία κατεύθυνσης ρολ

Προδιαγραφές γυροσκόπου

Παράμετρος	Μονάδα	ΜΜΕ6-1	ΜΜΟ6-1Α
Πεδίο μέτρησης (προσαρμόσιμο)	°/s	± 400	± 400
Μηδενική σταθερότητα προκατάληψης (@ Allan Variance)	°/h	1	0.5
Μηδενική σταθερότητα προκατάληψης (1s ομαλή, 1σ, θερμοκρασία δωματίου)	°/h	10	5
Μηδενική σταθερότητα προκατάληψης (10s ομαλή, 1σ, θερμοκρασία δωματίου)	°/h	5	1
Λάθος μηδενικής μεροληψίας σε ολόκληρο το εύρος θερμοκρασίας	°/h	20	10
Τυχαίο περπάτημα	°/√h	0.2	0.1
Επαναληψιμότητα μηδενικής προκατάληψης	°/h	10	5
Αίσθηση μηδενικής κλίσης επιτάχυνσης	°/h/g	1	1
Απόφαση	°/h	2	1
Μη γραμμικότητα του συντελεστή κλίμακας	ppm	500
Επαναληψιμότητα με συντελεστή κλίμακας	ppm	500
Διασταυρούμενη ζεύξη	%	0.1
Διάφραση ζώνης	Hz	125

Προσθήκη τεχνικών δεικτών πίνακα

Παράμετρος	Μονάδα	Μονάδα IMU6-1y-1	Μονάδα IMU6-1y-2
Πεδίο μέτρησης (προσαρμόσιμο)	g	±10	±30
Σταθερότητα μηδενικής μεροληψίας (διακύμανση Allan @ 25 °C)	μg	0.02	0.05
Σταθερότητα μηδενικής μεροληψίας (1s εξομάλυνση)	μg	0.1	0.5
Σταθερότητα μηδενικής μεροληψίας (10 δευτερόλεπτα εξομάλυνσης)	μg	0.05	0.2
Λάθος μηδενικής μεροληψίας σε ολόκληρο το εύρος θερμοκρασίας	μg	1	3
Τυχαίο περπάτημα	m/s/√h	0.001	0.002
Επαναληψιμότητα μηδενικής προκατάληψης	μg	0.1	0.5
Επαναληψιμότητα με συντελεστή κλίμακας	ppm	500
Μη γραμμικότητα του συντελεστή κλίμακας	ppm	500
Διάφραση ζώνης	Hz	125

Η μονάδα μέτρησης αδράνειας MEMS αποτελείται από τριάξιο γυροσκόπιο, τριάξιο μετρητή επιτάχυνσης, τριάξιο γωνία κλίσης, αισθητήρα θερμοκρασίας, πλακέτα επεξεργασίας σήματος,δομή και απαραίτητο λογισμικόΧρησιμοποιείται για τη μέτρηση της γωνιακής ταχύτητας τριών αξόνων, της τριάξιας επιτάχυνσης και της γωνίας κλίσης τριών αξόνων ενός φορέα.το τραπέζι φόρτωσης και τα δεδομένα κλίσης (συμπεριλαμβανομένης της αντιστάθμισης θερμοκρασίας), αντιστάθμιση γωνίας παραμόρφωσης εγκατάστασης, μη γραμμική αντιστάθμιση και παρόμοια) μέσω σειριακής θύρας RS-422 σύμφωνα με συμφωνημένο πρωτόκολλο επικοινωνίας.

STIM300 αναλογικός αισθητήρας MEMS IMU, αδρανής αισθητήρας μέτρησης 3 γυροσκοπίων 0

"IMU6-1y-x" στο σχέδιο είναι ο κωδικός του προϊόντος. Σύμφωνα με τους κανόνες ονομασίας του προϊόντος της εταιρείας, "y" στο IMU6-1y-x μπορεί να είναι "A", "B"," C " ή κανένα γράμμα για να διακρίνουν τις διαφορετικές απαιτήσεις του δείκτη επιδόσεων, και" X "μπορεί να είναι" 1 "," 2 "." 3 "και" 4 "για να διακρίνουν διαφορετικές περιοχές προϊόντων συν μετρητή. "XX-XXX" είναι ο αριθμός προϊόντος.

Το IMU6-1y-x τοποθετείται μέσω τρυπών 3 Φ4.4 και τοποθετείται με βίδες 3 M4 (με πλυντήριο ελαστικών και επίπεδο πλυντήριο).η πρίζα πρέπει να είναι κλειδωμένη με την πρίζα και το καλώδιο να είναι στερεωμένοΣτο σχήμα Α,Β είναι το επίπεδο του στοιχείου εγκατάστασης της ομάδας αδράνειας.

Συνιστάται η επίπεδη επιφάνεια τοποθέτησης απέναντι από την επιφάνεια αναφοράς να μην είναι μεγαλύτερη από 0,01 mm, η κατακόρυφη επιφάνεια να μην είναι μεγαλύτερη από 0,02 mm,και η τραχύτητα της επιφάνειας δεν πρέπει να υπερβαίνει το 00,8 μm.

Διάσταση
