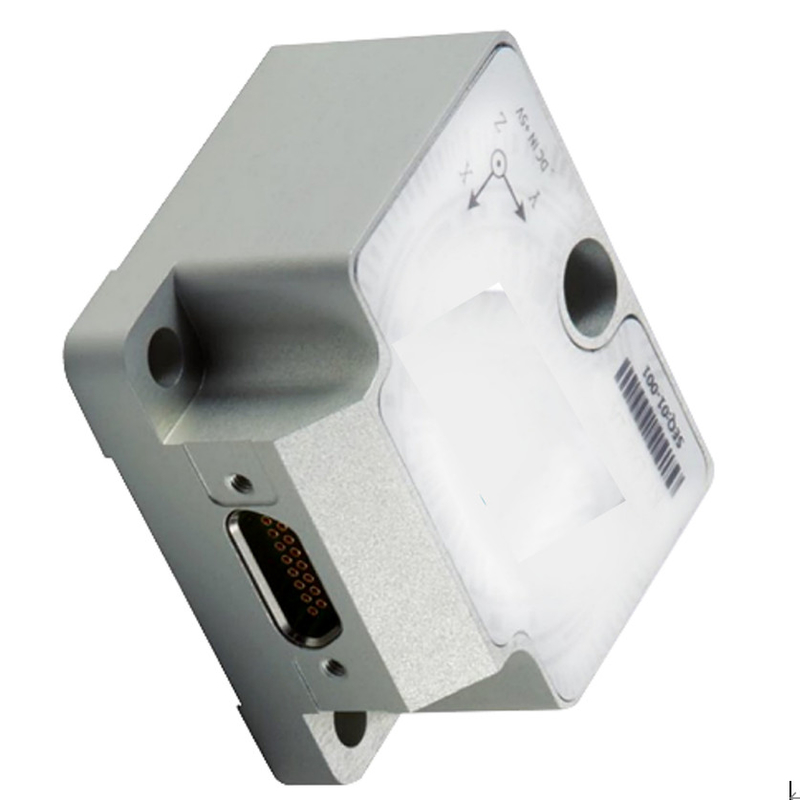

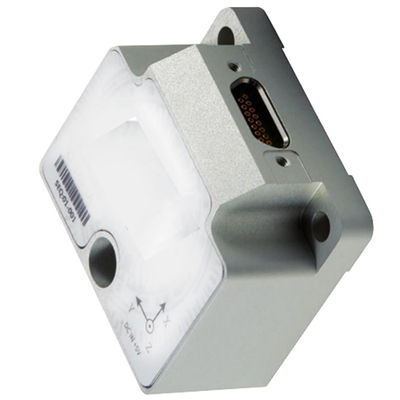

Αναλογικός αισθητήρας IMU STIM210, Μικρογυροσκόπιο χαμηλής πόλωσης υψηλής ακρίβειας RS422

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

CE ROHS

Ονομασία του προϊόντος:

Καθαρή IMU

εύρος μέτρησης γυροσκοπίου:

±400°/s

σταθερότητα μηδενικής προκατάληψης:

≤ 10 °/H

Τυχαίο περπάτημα:

≤ 0,2 °/√ Υ

Ευαισθησία επιτάχυνσης μηδενικής προκατάληψης:

≤ 1 °/H/G

Διάφραση ζώνης:

≤250Hz

Επισημαίνω:

Περιγραφή προϊόντος

STIM210 Αναλογικός Αισθητήρας IMU Συνδυασμός μικροσκοπίου RS422 IMU Αισθητήρας χαμηλής πόλωσης Υψηλή ακρίβεια

1.1.1 Προδιαγραφές γυροσκοπίου

Εύρος μέτρησης: ± 400 °/s
Σταθερότητα μηδενικής προκατάληψης (@ διακύμανση Allan): ≤ 1 °/H
Σταθερότητα μηδενικής προκατάληψης (1 δευτερόλεπτο ομαλή, 1σ, θερμοκρασία δωματίου): ≤ 10 °/H
Μηδενικό σφάλμα πόλωσης εντός πλήρους εύρους θερμοκρασίας: ≤ 20 °/H
Τυχαίο περπάτημα: ≤ 0,2 °/√ Υ
Επαναληψιμότητα μηδενικής προκατάληψης: ≤10°/h
Ευαισθησία επιτάχυνσης μηδενικής πόλωσης: ≤ 1 °/H/G
Ανάλυση: ≤ 0,001 °/s
Μη γραμμικότητα συντελεστή κλίμακας: ≤ 100 ppm
Επαναληψιμότητα συντελεστή κλίμακας: ≤ 100 ppm
Διασταυρούμενη σύζευξη: ≤ 0,1%
Εύρος ζώνης: ≤250Hz
Βάρος: (52 ± 5) G

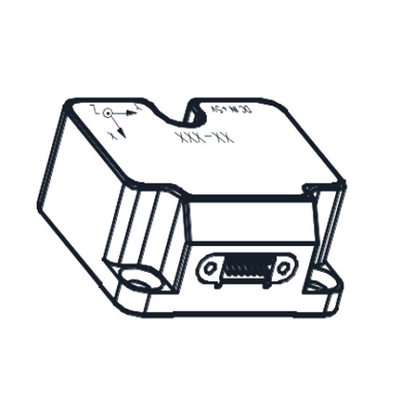

Σχέδιο περιγράμματος μικρο γυροσκόπιου

Αναλογικός αισθητήρας IMU STIM210, Μικρογυροσκόπιο χαμηλής πόλωσης υψηλής ακρίβειας RS422 0

Αριθμός κόμβου	Ορισμός κόμβου	Τύπος	Εξηγώ
1	GND	ΠΡΟΜΗΘΕΙΑ	Γείωση ισχύος (4)
2	ExtTrig	ΕΙΣΑΓΩΓΗ	Εξωτερική πηγή ενεργοποίησης (3)
3	VSUP	ΠΡΟΜΗΘΕΙΑ	Θετικό τέλος τροφοδοσίας προϊόντος, τροφοδοτικό ρυθμιζόμενο DC + 5V
4	TxD+	ΠΑΡΑΓΩΓΗ	Θετικός ακροδέκτης διεπαφής εξόδου προϊόντος RS422
5	TxD-	ΠΑΡΑΓΩΓΗ	Αρνητικό τερματικό διασύνδεσης εξόδου προϊόντος RS422
6	ΣΑΣΙ	ΣΑΣΙ	Προϊόν μηχανικά απομονωμένο από γείωση ισχύος
7	GND	ΕΙΣΑΓΩΓΗ	Γείωση σήματος (4)
8	NRST	ΕΙΣΑΓΩΓΗ	Σήμα επαναφοράς (2)
9	RxD-	ΕΙΣΑΓΩΓΗ	Αρνητικό τερματικό διασύνδεσης λήψης προϊόντος RS422
10	RxD+	ΕΙΣΑΓΩΓΗ	Θετικό τερματικό διασύνδεσης λήψης προϊόντος RS422
