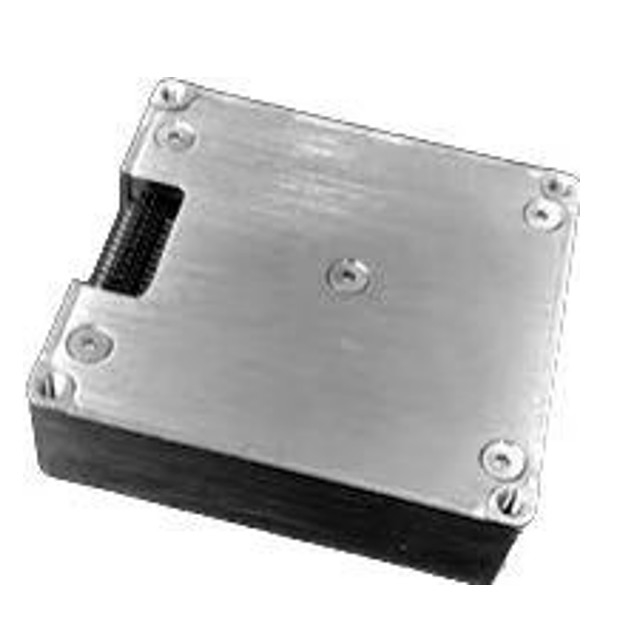

MEMS βάσισε την αδρανή μονάδα μέτρησης με τη υψηλή επίδοση

Name: MEMS βάσισε την αδρανή μονάδα μέτρησης με τη υψηλή επίδοση
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16497
Price: 3,003.00 USD
Availability: InStock

Ονομασία μάρκας:	Firepower
Αριθμός μοντέλου:	16497
MOQ:	1
τιμή:	Διαπραγματεύσιμα
Όροι πληρωμής:	T/T,L/C
Ικανότητα εφοδιασμού:	500/μήνα

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

CE ROHS

Ονομασία του προϊόντος:

Αδρανειακή μονάδα μέτρησης MEMS

Πεδίο μέτρησης:

±500º/s

μηδενική σταθερότητα μεροληψίας:

1deg/h

Επαναληψιμότητα μηδενικής προκατάληψης:

0,1 βαθμοί/δευτ

cale μη γραμμικότητα παράγοντα:

0.02%F

Σειρά επιταχυμέτρων:

16G

μηδενική σταθερότητα μεροληψίας:

0.5mg

Συσκευασία λεπτομέρειες:

σφουγγάρι/κουτί

Δυνατότητα προσφοράς:

500/μήνα

Επισημαίνω:

Αδρανής μονάδα μέτρησης ROHS

MEMS βάσισε την αδρανή μονάδα μέτρησης

Γυροσκόπιο και επιταχύμετρο MEMS

Περιγραφή προϊόντος

Μονάδα μέτρησης αδρανείας με βάση το MEMS με γυροσκόπιο MEMS υψηλής απόδοσης και επιταχυντή

1Γενική εικόνα προϊόντος

Το 16497C-C0-IMU είναι μια μονάδα μέτρησης αδράνειας (IMU) με βάση την τεχνολογία μικροεπεξεργασίας (MEMS) με γυροσκόπιο MEMS υψηλής απόδοσης και MEMS

Το επιταχυνόμετρο εκπέμπει 3 γωνιακές ταχύτητες και 3 επιτάξεις.

2Χαρακτηριστικά του προϊόντος

Ψηφιακό γυροσκόπιο τριών αξόνων:
1. Δυναμικό εύρος μέτρησης ± 500o/s·
2. Σταθερότητα μηδενικής απόκλισης: 5 °/H (GJB, 10s), 1,0 °/H (ALLAN) ·
Τριαξικό ψηφιακό επιταχυνόμετρο:
1. Δυναμικό εύρος μέτρησης ± 16 G·
2. Σταθερότητα μηδενικής μεροληψίας: 0,5 mg (GJB, 10s), 0,1 mg (ALLAN),
Υψηλή αξιοπιστία: MTBF > 20000h.
Εγγυημένη ακρίβεια εντός πλήρους εύρους θερμοκρασίας (-40 °C ~ 80 °C): ενσωματωμένος αλγόριθμος βαθμονόμησης και αντιστάθμισης θερμοκρασίας υψηλών επιδόσεων.
Κατάλληλο για εργασία σε συνθήκες ισχυρών δονήσεων·
Διασύνδεση 1 κανάλι UART, 1 κανάλι SPI, 1 κανάλι CAN

3.Δείκτες προϊόντων

Παράμετρος		Προϋποθέσεις δοκιμής	Ελάχιστη τιμή Τυπική τιμή	Μέγιστη τιμή	Μονάδα
	Δυναμικό εύρος μέτρησης			500	Ο/η
	Μηδενική σταθερότητα προκατάληψης	Διακύμανση Allan Μέσος όρος 10 s (-40 °C ~ + 80 °C, σταθερή θερμοκρασία)	1.0 5		Ο/η Ο/η
Γυροσκόπηση	Μηδενική προκατάληψη	Πεδίο μηδενικής μεροληψίας Μηδενική μεταβολή κλίσης σε ολόκληρο το εύρος θερμοκρασίας ○ 1	±0.2 ±0.06		Ο/η Ο/η
	Συντελεστής κλίμακας	Ακριβότητα με συντελεστή κλίμακας Μη γραμμικότητα του συντελεστή κλίμακας	0.3 0.02		% % FS
	Απόφαση		3.052×10^{- - -}7		Ο/η/ο/η
	Διάφραση ζώνης		200		Hz
	Δυναμικό εύρος μέτρησης		16		μg mg mg mg mg % % FS g/LSB Hz
	Μηδενική σταθερότητα προκατάληψης	Διακύμανση Allan Μέσος όρος 10 s (-40 °C ~ + 80 °C, σταθερή θερμοκρασία)	0.1 0.5
Επιταχυνόμετρο	Μηδενική προκατάληψη	Πεδίο μηδενικής μεροληψίας Αλλαγή μηδενικής προκατάληψης εντός πλήρους εύρους θερμοκρασίας, τιμή από κορυφή σε κορυφή ○ 1	2 2
	Συντελεστής κλίμακας	Ακριβότητα με συντελεστή κλίμακας Μη γραμμικότητα του συντελεστή κλίμακας	0.3 0.02
	Απόφαση		1.221×10^{- - -}8
	Διάφραση ζώνης		200
Διασύνδεση επικοινωνίας	Μονόδρομος SPI	Ποσοστό Baud	15		MHz

Παράμετρος		Προϋποθέσεις δοκιμής	Ελάχιστη τιμή	Τυπική αξία	Μέγιστη τιμή	Μονάδα
Εναμερή UART		Ποσοστό Baud		230.4		Kbps
Εναδιάστατο CAN		Ποσοστό Baud			1	MHz
		ΠΕΠ		200	1000	Hz
Συχνότητα δειγματοληψίας		ΔΕΔΑ		200		Hz
		Μπορεί να		200		Hz
	Τετάρτη		3.0	3.3	3.6	V
Ηλεκτρικά χαρακτηριστικά	Κατανάλωση ενέργειας				1.5	W
	Ρίππλ	Π-Π			100	mV
Διαρθρωτικά χαρακτηριστικά	Μέγεθος		47×44×14			χμ
	Βάρος		50			g
Περιβάλλον χρήσης	Θέρμανση λειτουργίας Θέρμανση αποθήκευσης Δονήσεις Επιπτώσεις		-40		80	°C
			-45		85	°C
				20~2000Hz,
				6.06g
				1000 g,0.5ms
Αξιόπιστη	ΜΤΠΔ		20000			h
	Διαρκής εργάσιμος χρόνος		120			h

Ορισμός πολικότητας IMU

3 γυρομετρητές και 3 επιταχυνόμετρα ορίζεται όπως φαίνεται στο παρακάτω σχήμα, και η κατεύθυνση του βέλους είναι θετική.
