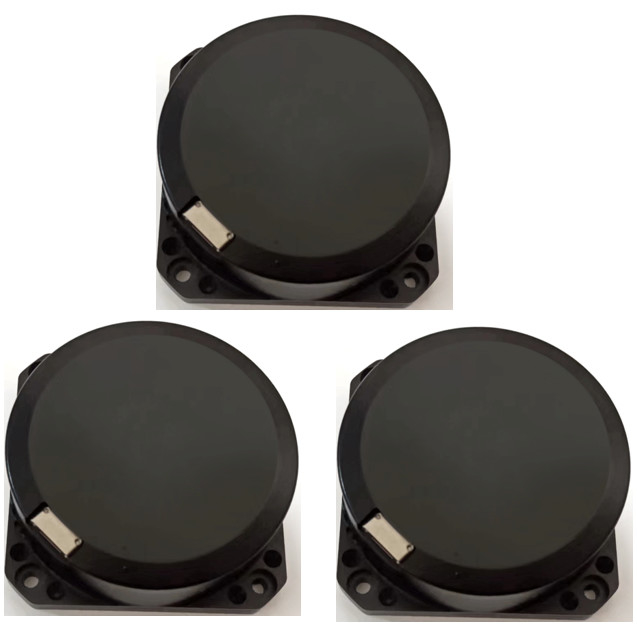

Αδρανής γωνιακός αισθητήρας ποσοστού, κλειστό γυροσκόπιο επίδρασης Sagnac βρόχων οπτικό

Ονομασία μάρκας:	Firepower
Αριθμός μοντέλου:	F98B
MOQ:	1
τιμή:	Διαπραγματεύσιμα
Όροι πληρωμής:	T/T
Ικανότητα εφοδιασμού:	200/Μήνα

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Μέγεθος:

98×98×35mm

Ωρα έναρξης:

≤3 λ.

μηδενική σταθερότητα μεροληψίας:

≤0,02°/ώρα

Επαναληψιμότητα μηδενικής προκατάληψης:

≤0,02°/ώρα

Συντελεστής τυχαίας βάδισης:

≤0,001º/h1/2

Μη γραμμικότητα συντελεστή κλίμακας:

≤20 ppm

Συσκευασία λεπτομέρειες:

Sponge+ κιβώτιο

Δυνατότητα προσφοράς:

200/Μήνα

Επισημαίνω:

Γωνιακός αισθητήρας ποσοστού επίδρασης Sagnac

20ppm αισθητήρας γυροσκοπίων

Οπτικό γυροσκόπιο επίδρασης Sagnac

Περιγραφή προϊόντος

Αδρανής γωνιακός ποσοστού αισθητήρας γυροσκοπίων κλειστών βρόγχων γυροσκοπίων επίδρασης Sagnac αισθητήρων οπτικός

Αυτό το προϊόν είναι ένας αδρανής γωνιακός αισθητήρας ποσοστού βασισμένος στην οπτική επίδραση Sagnac, η οποία χρησιμοποιείται για να μετρήσει το γωνιακό ποσοστό του μεταφορέα κατά μήκος του ευαίσθητου άξονα του προϊόντος. Μια γωνιακή αισθαμένος μονάδα ποσοστού του προϊόντος είναι ένα δαχτυλίδι οπτικής ίνας, ένα ψηφιακό κύκλωμα ανίχνευσης κλειστών βρόγχων χρησιμοποιείται για την εξαγωγή της οπτικής διαφοράς πορειών του δεξιόστροφου και αντίθετου προς τη φορά των δεικτών του ρολογιού φωτός διάδοσης που προκαλείται από το εξωτερικό φυσικό γωνιακό ποσοστό και που αισθάνεται από το δαχτυλίδι οπτικής ίνας, και εν τω μεταξύ, το οπτικό σήμα διαφοράς πορειών μετατρέπεται σε ένα σήμα τάσης γιατί ο κλειστός βρόγχος ανατροφοδοτεί και ελέγχει, έτσι ώστε η διαμόρφωση και η αποδιαμόρφωση του σήματος πραγματοποιούνται, και ο σκοπός της μεγάλης ακρίβειας γωνιακής ανίχνευσης σημάτων ποσοστού επιτυγχάνεται.

Αύξων αριθμός	Στοιχείο δοκιμής	Μονάδα	Τεχνικές απαιτήσεις
1	Γενικές διαστάσεις	χιλ.	98×98×35
2	Χρόνος έναρξης	λ.	≤3
3	Μηά προκατειλημμένη σταθερότητα (10 λείανση του s, 1ς)	º/h	≤0.02
4	Μηδέν-προκατειλημμένη επανάληψη	º/h	≤0.02
5	Τυχαίος συντελεστής περιπάτων	º/h1/2	≤0.001
6	Μη γραμμικότητα παράγοντα κλίμακας	PPM	≤20
7	Επανάληψη παράγοντα κλίμακας	PPM	≤20
8	Λειτουργούσα θερμοκρασία	℃	-40~+60
9	Θερμοκρασία αποθήκευσης	℃	-50~+70
10	Δυναμική περιοχή	(°) /s	±300
11	Τάση ανεφοδιασμού	Β	+5V
12	Κατανάλωση ισχύος κατάστασης	W	<4>

Μέγεθος

Γενική διάσταση (χιλ.): (98 ± 0,1) × (98 ± 0,1) × (35 ± 0,1) (Λ × W × Χ)

Διάσταση εγκατάστασης (χιλ.): (80 ± 0,1) × (80 ± 0,1) (Λ × W), Φ5.4mm × 4

Αδρανής γωνιακός αισθητήρας ποσοστού, κλειστό γυροσκόπιο επίδρασης Sagnac βρόχων οπτικό 0

Ηλεκτρική διεπαφή σύνδεσης

Αριθμός σημείου	Καθορισμός	Σχόλιο
1,9	+5V	Εισαγωγή παροχής ηλεκτρικού ρεύματος
2,10	GND	Έδαφος δύναμης
5	RXD+	Διαφορικό γυροσκοπίων που ταξινομεί και που διορθώνει
13	RXD-	Διαφορικό gating γυροσκοπίων αρνητικό
6	TXD+	Διαφορικό θετικό παραγωγής γυροσκοπίων
14	TXD+	Διαφορική παραγωγή γυροσκοπίων αρνητική
3,4,7,8,11,12,15	--	Διατηρημένος
