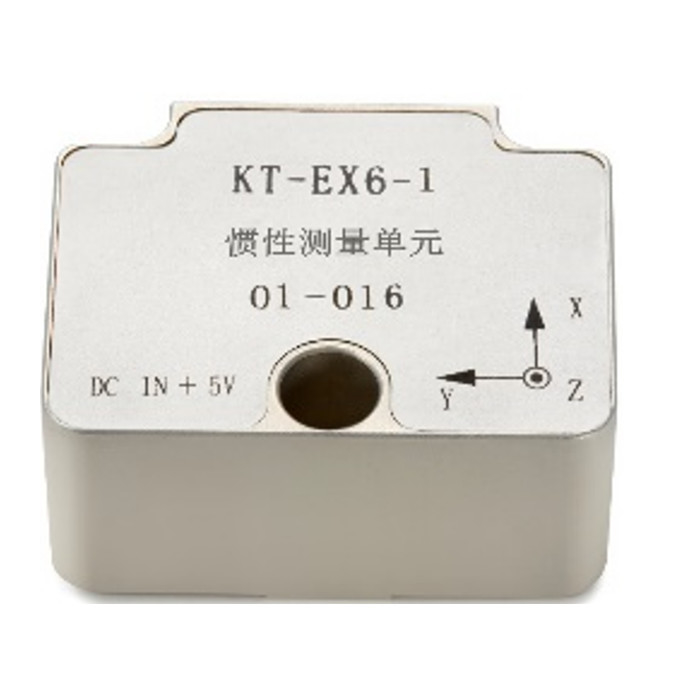

Αδρανής μονάδα μέτρησης παραγωγής MEMS IMU 3 επιτάχυνση γωνιακής ταχύτητας άξονα

Ονομασία μάρκας:	Firepower
Αριθμός μοντέλου:	Kt-EX6
MOQ:	1
τιμή:	Διαπραγματεύσιμα
Όροι πληρωμής:	T/T,L/C
Ικανότητα εφοδιασμού:	500/μήνα

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

CE ROHS

Ονομασία του προϊόντος:

Αδρανειακή μονάδα μέτρησης MEMS

Σειρά γυροσκοπίων:

±400º/s

μηδενική σταθερότητα μεροληψίας:

10deg/h

Προκατειλημμένο λάθος:

1mg

Τυχαίο περπάτημα:

0.2°/√h

Σειρά επιταχυμέτρων:

±10~100g

Συσκευασία λεπτομέρειες:

σφουγγάρι/κουτί

Δυνατότητα προσφοράς:

500/μήνα

Επισημαίνω:

Αδρανής μονάδα μέτρησης IMU MEMS

3 γυροσκόπιο επιταχυμέτρων άξονα IMU

Πραγματικός - γυροσκόπιο χρονικών IMU επιταχυμέτρων

Περιγραφή προϊόντος

Εύρος μέτρησης IMU Μεγάλο Έξοδος 3 Αξόνων Γωνιακής Ταχύτητας Και Επιτάχυνσης Σε Πραγματικό Χρόνο

1. Επισκόπηση προϊόντος

Αποτελείται από τσιπ γυροσκοπίου MEMS, τσιπ επιταχυνσιόμετρου MEMS με μεγάλο εύρος μέτρησης, κύκλωμα λήψης κίνησης, αισθητήρα θερμοκρασίας, κύκλωμα ψηφιακής επεξεργασίας σήματος, δομή και λογισμικό. Χρησιμοποιείται για τη μέτρηση της γωνιακής ταχύτητας και της επιτάχυνσης των τριών αξόνων του φορέα σε πραγματικό χρόνο.

2. Χαρακτηριστικά προϊόντος

▶ Υψηλής ακρίβειας, Χαμηλού θορύβου, Καλή επαναληψιμότητα

▶ Χαμηλό σφάλμα διόρθωσης δόνησης

▶ Χαμηλή καθυστέρηση, Χαμηλή κατανάλωση

▶ Αντοχή σε κρούση: 5000g, 0.1ms

▶ Αλγόριθμος αντιστάθμισης πλήρους παράγοντα αισθητήρα

▶ Μικρό μέγεθος, Ελαφρύ, Εύκολο στην εγκατάσταση

▶ Εύρος μέτρησης επιταχυνσιόμετρου: 100g

▶ Αποδοχή προσαρμογής προϊόντος

Αδρανής μονάδα μέτρησης παραγωγής MEMS IMU 3 επιτάχυνση γωνιακής ταχύτητας άξονα 0

3. Δείκτες προϊόντος

παράμετρος		μονάδα	KT-EX6-1A	KT-EX6-1B	KT-EX6-1C	KT-EX6-1D
γυροσκόπιο	Εύρος	º/s	±400
	Σταθερότητα προκατάληψης (1s εξομάλυνση, 1σ, θερμοκρασία δωματίου)	°/h	10	10	5	5
	Σφάλμα προκατάληψης σε όλο το εύρος θερμοκρασίας	°/h	20	20	10	10
	Τυχαία περιπλάνηση	°/√h	0.2	0.2	0.15	0.15
	Επαναληψιμότητα προκατάληψης	°/h	10	10	10	10
	Ευαισθησία επιτάχυνσης προκατάληψης	°/h/g	1
	Ανάλυση	°/h	2
	Μη γραμμικότητα συντελεστή κλίμακας	ppm	100	100	50	50
	Επαναληψιμότητα συντελεστή κλίμακας	ppm	100	100	100	100
	Διασταυρωμένη σύζευξη	%	0.1
	Εύρος ζώνης	Hz	250
Επιταχυνσιόμετρο	Εύρος	g	±10~100g
	Σφάλμα προκατάληψης σε όλο το εύρος θερμοκρασίας	mg	1；6；15		3；6；10
	Τυχαία περιπλάνηση	m/s/√h	0.04；0.2；0.5		0.1；0.2；0.5
	Επαναληψιμότητα προκατάληψης	mg	1；3；6		0.5；2；5
	Μη γραμμικότητα συντελεστή κλίμακας	ppm	300
	Επαναληψιμότητα συντελεστή κλίμακας	ppm	100
	Εύρος ζώνης	Hz	100
Κλινόμετρο	Εύρος	g	±1.7
	Σταθερότητα προκατάληψης (1s εξομάλυνση)	mg	0.5
	Τυχαία περιπλάνηση	m/s/√h	0.08
	Μη γραμμικότητα συντελεστή κλίμακας	ppm	250
Άλλα	Τάση λειτουργίας	V	5
	Κατανάλωση ενέργειας	W	2
	Κυμάτωση	mV	100
	Εύρος θερμοκρασίας λειτουργίας	℃	-45~85	-55~85	-45~85	-55~85
	Εύρος θερμοκρασίας αποθήκευσης	℃	-55~105	-60~125	-55~105	-60~125
	Δόνηση	——	10~2000Hz, 6.06g
	Αντοχή σε κρούση	——	5000g, 0.1ms
	MTBF	h	20000
	Βάρος	g	55
	Μέτρηση	mm	44.8×38.6×20
	Διασύνδεση	——	RS-422

Ορισμός πολικότητας IMU

3 γυροσκόπια και 3 επιταχυνσιόμετρα ορίζονται όπως φαίνεται στο παρακάτω σχήμα και η κατεύθυνση του βέλους είναι θετική.
