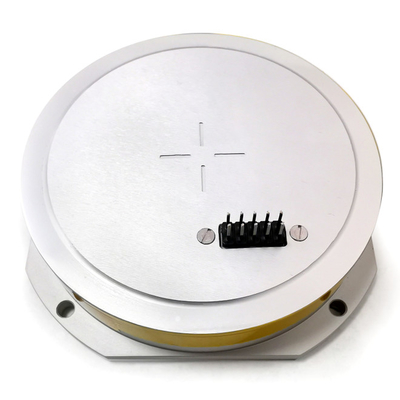

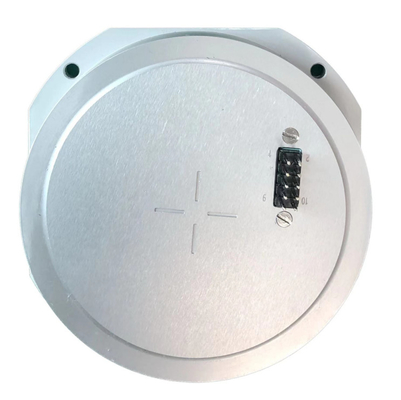

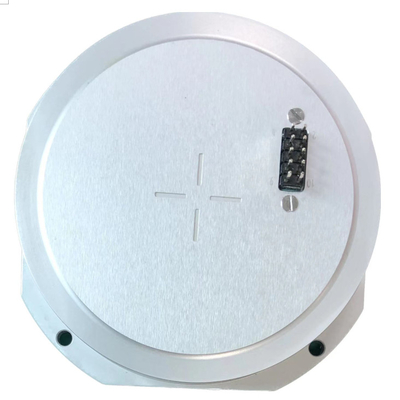

Γυροσκόπιο οπτικών ινών υψηλής επίδοσης, αισθητήρας ποσοστού αισθητήρων Vg910Angular γυροσκοπίων υποκατάστατων

Ονομασία μάρκας:	Firepower
Αριθμός μοντέλου:	MFOG910
MOQ:	1
τιμή:	Διαπραγματεύσιμα
Όροι πληρωμής:	T/T
Ικανότητα εφοδιασμού:	100/month

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Ονομασία του προϊόντος:

ενιαίο γυροσκόπιο άξονα

Πεδίο μέτρησης:

-250~+250º/s

Συνολικές διαστάσεις:

82×82×20mm

Συντελεστής κλίμακας:

7±0.5mvdeg/s

Πρόσθετη τάση:

Τυχαία δονήσεις:

6.06g, 20~2000Hz

Συσκευασία λεπτομέρειες:

sponge+box

Δυνατότητα προσφοράς:

100/month

Επισημαίνω:

Ενιαίος αισθητήρας ποσοστού άξονα γωνιακός

Γωνιακός αισθητήρας ποσοστού γυροσκοπίων ινών

2000Hz γυροσκόπιο οπτικών ινών

Περιγραφή προϊόντος

Γωνιακός αισθητήρας γυροσκοπίων υποκατάστατων αισθητήρων ποσοστού γυροσκοπίων ινών γυροσκοπίων ινών χαμηλής τιμής υψηλής επίδοσης Vg910

1 επισκόπηση

Το παρόν έγγραφο διευκρινίζει τις απαιτήσεις χρήσης και τις μεθόδους του γυροσκοπίου οπτικών ινών vg-910 ενιαίος-άξονα (καλούμενου το προϊόν). Το γυροσκόπιο έχει δύο κράτη ψηφιακός και αναλογικός. Οι χρήστες μπορούν να προσαρμόσουν το γυροσκόπιο με τα διαφορετικά κράτη παραγωγής σύμφωνα με τις διαφορετικές ανάγκες.

2 εισαγωγή προϊόντων

2.1 αρχή

Αυτό το προϊόν είναι ένας αδρανής γωνιακός αισθητήρας ποσοστού βασισμένος στην οπτική επίδραση Sagnac, η οποία χρησιμοποιείται για να μετρήσει το γωνιακό ποσοστό του μεταφορέα κατά μήκος του ευαίσθητου άξονα του προϊόντος.

2.2 λειτουργία

Για το κράτος προσομοίωσης, οι λειτουργίες αντιστοιχούν στα εξής:

1) Αναλογικό κρατικό γυροσκόπιο: παρέχετε ένα κανάλι των γωνιακών αναλογικών πληροφοριών ποσοστού (σήμα τάσης).

2.3 τομέας της εφαρμογής

Τα προϊόντα είναι κυρίως κατάλληλα για το σύστημα αδρανούς ναυσιπλοΐας, τον προσδιορισμό θέσης και το σύστημα προσανατολισμού, το σύστημα μέτρησης τοποθέτησης, το σερβο σύστημα σταθεροποίησης και άλλες εφαρμογές.

2.4 σύνθεση

Τα κύρια συστατικά του προϊόντος είναι τα ακόλουθα:

1) Μια οπτική πορεία περιλαμβάνει μια πηγή φωτός SLD, μια οπτική ίνα σχετικά με, ένας ενσωματωμένος οπτικός διαμορφωτής φάσης, έναν συζευκτήρα οπτικής ίνας και έναν φωτοανιχνευτή

2) Το κύκλωμα περιλαμβάνει ένα οδηγώντας κύκλωμα πηγής φωτός και έναν πίνακα κυκλωμάτων σημάτων ανίχνευσης και ελέγχου

3) Δομικά μέρη γυροσκοπίων.

3. Κύριες τεχνικές απαιτήσεις

3.1 λειτουργία

Αναλογικές πληροφορίες ποσοστού παραγωγής γωνιακές (σήμα τάσης).

3.2 σύνθεση

Τα κύρια συστατικά του προϊόντος είναι τα ακόλουθα:

4) Μια οπτική πορεία περιλαμβάνει μια πηγή φωτός SLD, μια οπτική ίνα σχετικά με, ένας ενσωματωμένος οπτικός διαμορφωτής φάσης, έναν συζευκτήρα οπτικής ίνας και έναν φωτοανιχνευτή

5) Το κύκλωμα περιλαμβάνει ένα οδηγώντας κύκλωμα πηγής φωτός και έναν πίνακα κυκλωμάτων σημάτων ανίχνευσης και ελέγχου

3) Δομικά μέρη γυροσκοπίων.

3.3 διαστάσεις περιλήψεων και εγκαταστάσεων

Γενική διάσταση (χιλ.): 82 × 82 × 20 (Λ × W × Χ)

Διάσταση εγκατάστασης (χιλ.): (60,8 ± 0,1) × (60,8 ± 0,1) (Λ × W), Φ3.6mm × 4, όπως φαίνεται.

Γυροσκόπιο οπτικών ινών υψηλής επίδοσης, αισθητήρας ποσοστού αισθητήρων Vg910Angular γυροσκοπίων υποκατάστατων 0

3.5 κύριες παράμετροι απόδοσης
Δείτε τις κύριες παραμέτρους απόδοσης του προϊόντος για τις λεπτομέρειες.

Αύξων αριθμός	Στοιχείο δοκιμής	Μονάδα	Τεχνικές απαιτήσεις
1	Γενικές διαστάσεις	χιλ.	82×82×20
2	Παράγοντας κλίμακας	mv/°/s	7±0.5
3	Λειτουργούσα θερμοκρασία	℃	-40~+60
4	Μέτρηση της σειράς	°/s	-250~+250
5	Πολικότητα παραγωγής	--	Δεξιόστροφη θετική τάση αποτελεσμάτων περιστροφής
6	Τάση ανεφοδιασμού	β	+5
7	Τυχαία δόνηση	--	6.06g, 20~2000Hz
