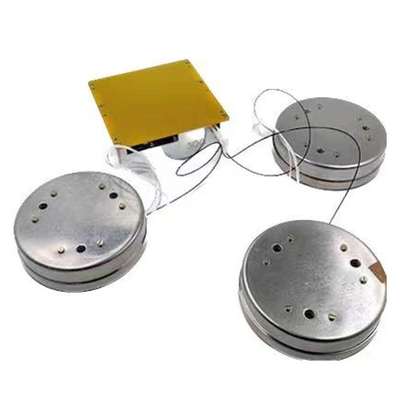

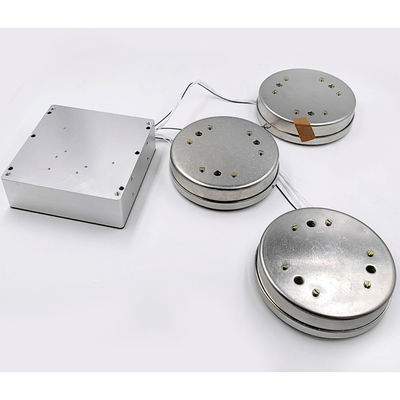

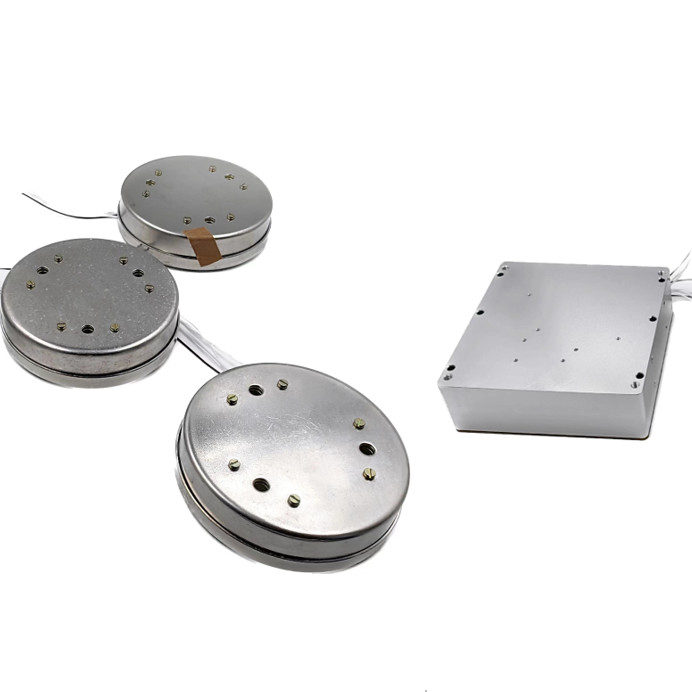

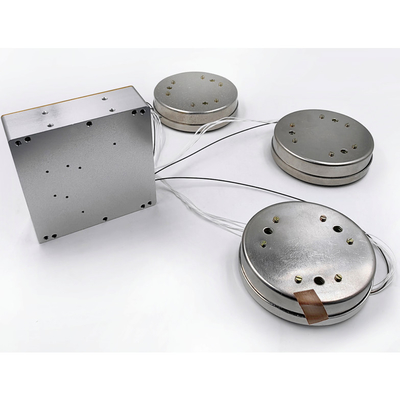

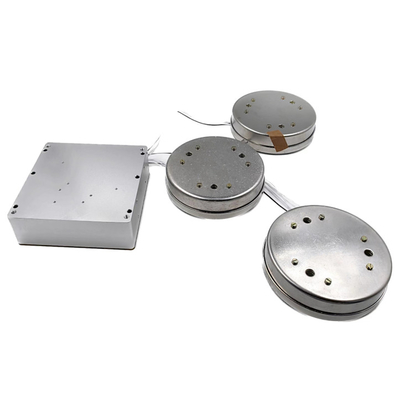

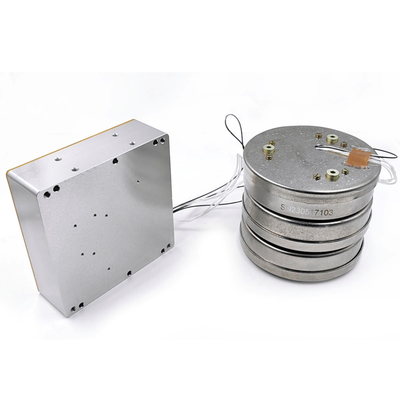

Τριαξονικό γυροσκόπιο οπτικών ινών υψηλής ακρίβειας με πλακέτα λήψης δεδομένων

Τριαξονικό γυροσκόπιο οπτικών ινών υψηλής ακρίβειας με πλακέτα λήψης δεδομένων

Αυτό το προϊόν είναι ένας αδρανειακός αισθητήρας γωνιακού ρυθμού που βασίζεται στο οπτικό φαινόμενο Sagnac, το οποίο χρησιμοποιείται για τη μέτρηση του γωνιακού ρυθμού του φορέα κατά μήκος του ευαίσθητου άξονα του προϊόντος.Μια μονάδα ανίχνευσης γωνιακού ρυθμού του προϊόντος είναι ένας δακτύλιος οπτικής ίνας, υιοθετείται ένα ψηφιακό κύκλωμα ανίχνευσης κλειστού βρόχου για την εξαγωγή της διαφοράς οπτικής διαδρομής του φωτός κατά τη φορά των δεικτών του ρολογιού και αριστερόστροφης διάδοσης που προκαλείται από εξωτερικό φυσικό γωνιακό ρυθμό και ανιχνεύεται από τον δακτύλιο οπτικής ίνας, και εν τω μεταξύ , ένα σήμα τάσης που μετατρέπεται από ένα σήμα διαφοράς οπτικής διαδρομής υποβάλλεται σε ανάδραση και έλεγχο κλειστού βρόχου, έτσι ώστε να πραγματοποιούνται η διαμόρφωση και η αποδιαμόρφωση του σήματος και να επιτυγχάνεται ο σκοπός της ανίχνευσης σήματος γωνιακού ρυθμού υψηλής ακρίβειας.

Αυτό το προϊόν αποτελείται από μια μονάδα οπτικής ανίχνευσης γωνιακής ταχύτητας και μια μονάδα ανίχνευσης σήματος και παρέχει πληροφορίες για τη γωνιακή αύξηση τριών αξόνων και την εσωτερική θερμοκρασία.

Τα προϊόντα είναι κυρίως κατάλληλα για συστήματα αδρανειακής πλοήγησης υψηλής ακρίβειας, συστήματα εντοπισμού θέσης και προσανατολισμού και άλλες εφαρμογές.

Συνολική διάσταση του κιβωτίου κυκλώματος (mm): (96 ± 0,1) × (96 ± 0,1) × (32,9 ± 0,1) (Μ × Π × Υ);

Διάσταση μονάδας ανίχνευσης οπτικών ινών (mm): Ф92 × 27;

Διάσταση εγκατάστασης κουτιού κυκλώματος (mm): (88 ± 0,1) × (84 ± 0,1) (Μ × Π), Φ4mm × 4;

Διάσταση εγκατάστασης μονάδας ανίχνευσης οπτικών ινών:

Όπως το Σχ.2 Σχηματικό διάγραμμα εγκατάστασης μονάδας ανίχνευσης Όπως φαίνεται.

Χαρακτηριστικά απόδοσης

Το προϊόν τροφοδοτείται από τροφοδοτικό + 5V DC και δεν χρειάζεται αρνητική παροχή ρεύματος.Οι απαιτήσεις τροφοδοσίας του είναι οι εξής: Εμφανίζεται ο πίνακας:

Διαστάσεις
