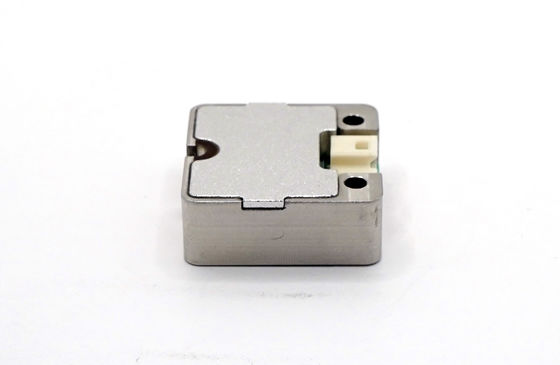

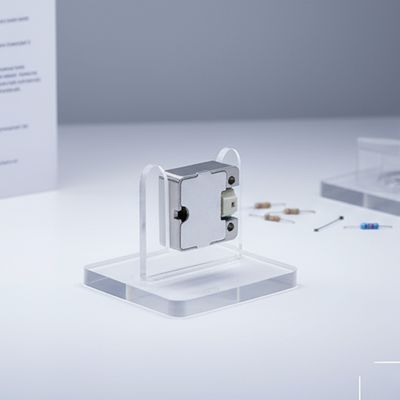

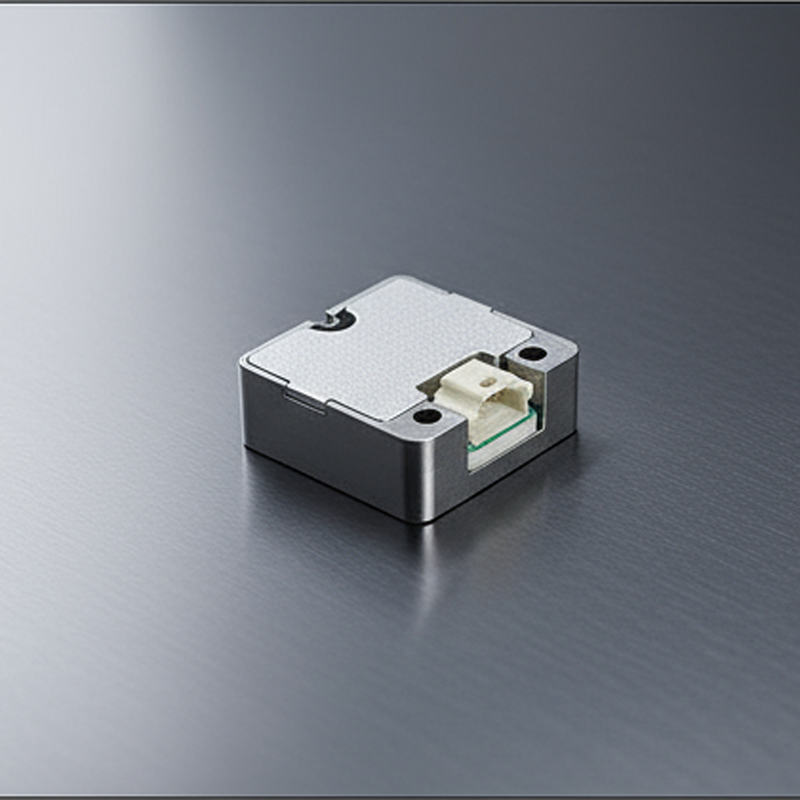

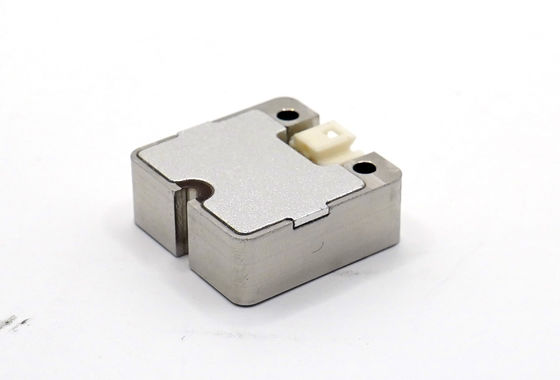

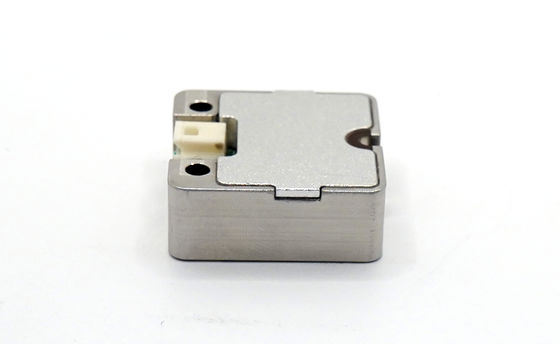

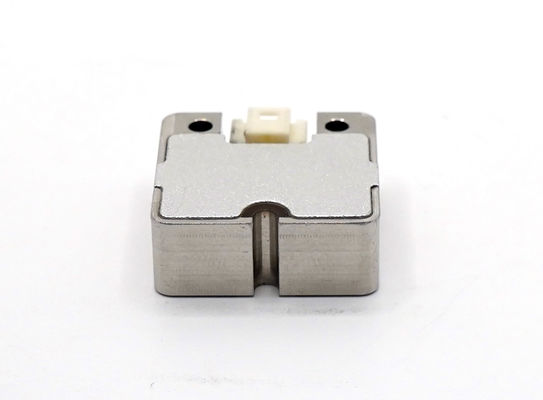

Αισθητήρας αδράνειας γωνιακής ταχύτητας Οπτικό γυροσκόπιο

Αισθητήρας αδράνειας γωνιακής ταχύτητας Οπτική επίδραση Sagnac Φυτική ζυροειδή

Το προϊόν αυτό είναι ένας αισθητήρας αδράνειας γωνιακής ταχύτητας που βασίζεται στο οπτικό φαινόμενο Sagnac, το οποίο χρησιμοποιείται για τη μέτρηση της γωνιακής ταχύτητας του φορέα κατά μήκος του ευαίσθητου άξονα του προϊόντος.Η μονάδα ανίχνευσης γωνιακής ταχύτητας του προϊόντος είναι ένα δαχτυλίδι οπτικών ινών, υιοθετείται ένα ψηφιακό κύκλωμα ανίχνευσης κλειστού βρόχου για την εξαγωγή της διαφοράς οπτικής διαδρομής του φωτός που διαδίδεται με την κατεύθυνση των ρολογιών και με την αντίστροφη κατεύθυνση του ρολογιού, που προκαλείται από τον εξωτερικό φυσικό γωνικό ρυθμό,που ανιχνεύεται από το δαχτυλίδι οπτικών ινών, και εν τω μεταξύ ένα σήμα τάσης που μετατρέπεται από ένα σήμα διαφοράς οπτικής διαδρομής υποβάλλεται σε ανατροφοδότηση και έλεγχο κλειστού βρόχου, έτσι ώστε να πραγματοποιείται η διαμόρφωση και η αποδιάρθρωση του σήματος,και επιτυγχάνεται ο σκοπός της ανίχνευσης σήματος γωνιακής ταχύτητας.

Το προϊόν αυτό αποτελείται από μια οπτική μονάδα ανίχνευσης γωνιακής ταχύτητας και μια μονάδα ανίχνευσης σήματος, η οποία παρέχει πληροφορίες γωνιακής αύξησης σε έναν άξονα και πληροφορίες εσωτερικής θερμοκρασίας.

Τα προϊόντα είναι κυρίως κατάλληλα για εφαρμογές όπως συστήματα αδρανειακής πλοήγησης μεσαίας ακρίβειας, συστήματα θέσης και προσανατολισμού και συστήματα σταθεροποίησης σερβο.

Τα κύρια συστατικά του προϊόντος είναι τα ακόλουθα:

1. Η μονάδα οπτικής διαδρομής αποτελείται από φωτεινή πηγή SLD, οπτική ίνα re, ενσωματωμένο οπτικό διαμορφωτή φάσης, σύνδεσμο οπτικών ινών και οπτικό ανιχνευτή.
2. Η μονάδα κυκλώματος αποτελείται από κύκλωμα κίνησης φωτεινής πηγής και πλακέτα κυκλώματος εντοπισμού και ελέγχου σήματος.
3. Διαρθρωτικά μέρη γυροσκόπου.

Συνολική διάσταση (mm): 50 ± 0,1 × 50 ± 0,1 × 32 ± 0,1 (L × W × H) ·

Μέγεθος εγκατάστασης (mm): 43 ± 0,1 × 43 ± 0,1 (L × W), Φ3,2 mm × 4, όπως στο σχήμα.

Βασικές παραμέτρους
