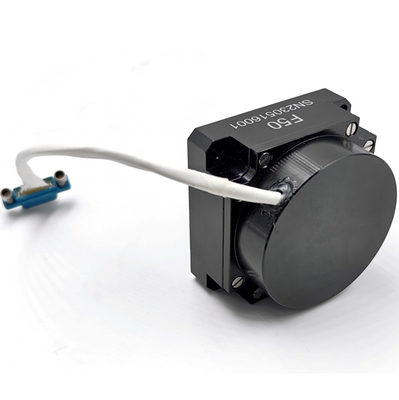

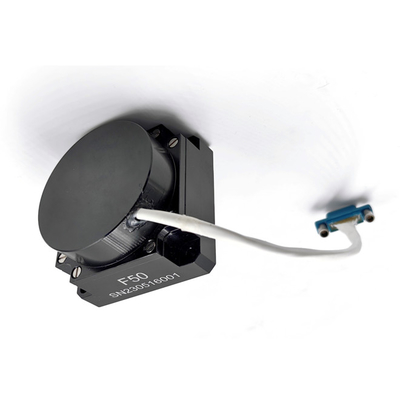

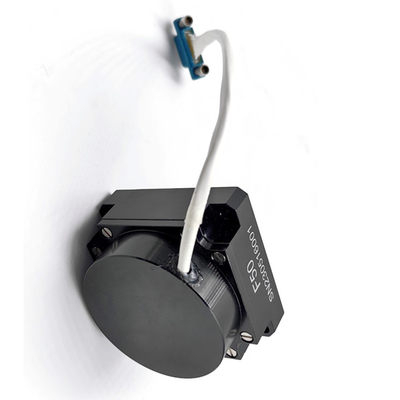

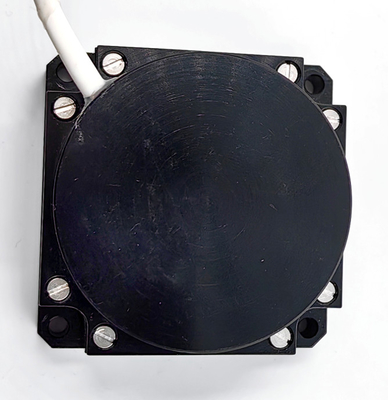

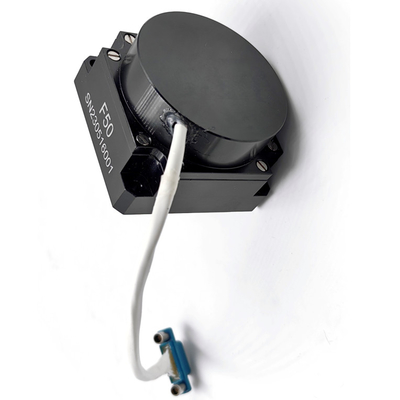

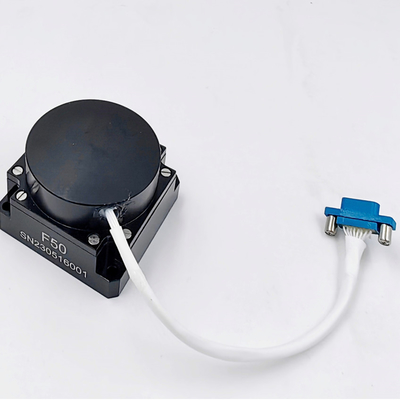

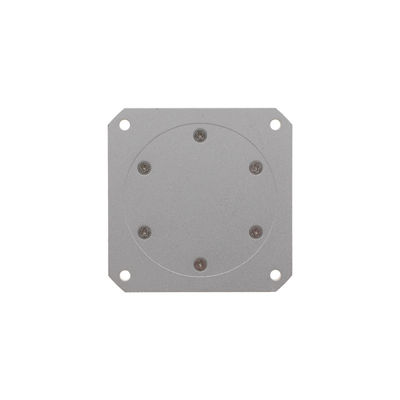

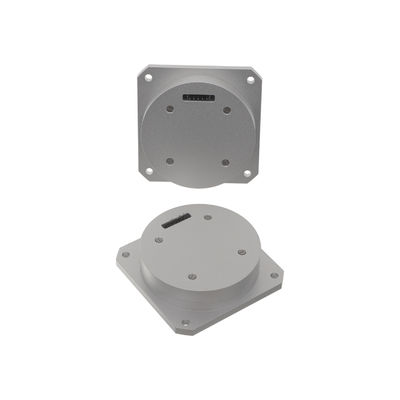

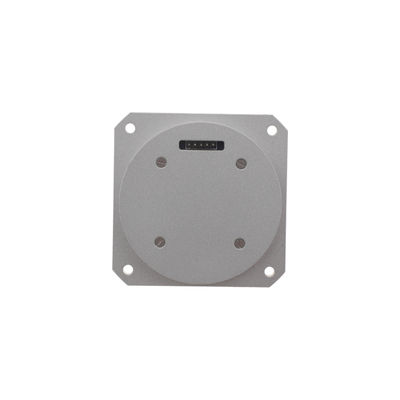

Γρήγορη εκκίνηση 0.1 βαθμούς/ώρα Προδιάθεση Οπτικός Γυροσυντηρητής Ναυσιπλοΐας Ομίχλη Στρογγυλός Μετατροπέας

Ονομασία μάρκας:	Firepower
Αριθμός μοντέλου:	F50A
MOQ:	1
τιμή:	Διαπραγματεύσιμα
Όροι πληρωμής:	T/T
Ικανότητα εφοδιασμού:	200/month

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Εύρος μέτρησης:

-500°/s~+500°/s

Επαναληψιμότητα μηδενικής προκατάληψης:

<=0,1°/ώρα

σταθερότητα μηδενικής προκατάληψης:

<=0,1°/ώρα

Διάφραση ζώνης:

> 200 Hz

Χρόνος εκκίνησης:

<5s>

Τρόπος Επικοινωνίας:

RS422

Θερμοκρασία Λειτουργίας:

-45℃~+60℃

Θέρμανση αποθήκευσης:

-55℃~+75℃

Μη γραμμικότητα συντελεστή κλίμακας:

<50 ppm

Επαναληψιμότητα με συντελεστή κλίμακας:

<50 ppm

Τάση Τροφοδοσίας:

Συσκευασία λεπτομέρειες:

Sponge+ κιβώτιο

Δυνατότητα προσφοράς:

200/month

Επισημαίνω:

ταχεία εκκίνηση οπτικής ζυροτροφίας

0.1 deg/h οπτική ζυροβολία

Γυροσκόπιο ινών γρήγορης εκκίνησης

Περιγραφή προϊόντος

Γρήγορη Εκκίνηση 0.1 Deg/H Bias Οπτικός Αισθητήρας Γυροσκοπίου Ναυτιλίας Fog Μετατροπέας Γωνιακής Ταχύτητας

Προδιαγραφές Προϊόντος

Χαρακτηριστικό	Τιμή
Εύρος Μέτρησης	-500°/s~+500°/s
Επαναληψιμότητα μηδενικής προκατάληψης	<=0.1°/h
Σταθερότητα μηδενικής προκατάληψης	<=0.1°/h
Εύρος ζώνης	>200Hz
Χρόνος αρχικοποίησης	<5S
Λειτουργία επικοινωνίας	RS422
Θερμοκρασία λειτουργίας	-45℃～+60℃
Θερμοκρασία αποθήκευσης	-55℃～+75℃
Μη γραμμικότητα συντελεστή κλίμακας	<50ppm
Επαναληψιμότητα συντελεστή κλίμακας	<50ppm
Τάση τροφοδοσίας	5v

Επισκόπηση προϊόντος

Αυτό το προϊόν είναι ένας αισθητήρας γωνιακής ταχύτητας αδράνειας που βασίζεται στο οπτικό φαινόμενο Sagnac, το οποίο χρησιμοποιείται για τη μέτρηση της γωνιακής ταχύτητας του φορέα κατά μήκος του ευαίσθητου άξονα του προϊόντος. Η μονάδα ανίχνευσης γωνιακής ταχύτητας του προϊόντος είναι ένας οπτικός δακτύλιος ινών, ένα ψηφιακό κύκλωμα ανίχνευσης κλειστού βρόχου υιοθετείται για την εξαγωγή της διαφοράς οπτικής διαδρομής του φωτός διάδοσης δεξιόστροφα και αριστερόστροφα που προκαλείται από την εξωτερική φυσική γωνιακή ταχύτητα, η οποία ανιχνεύεται από τον οπτικό δακτύλιο ινών, και εν τω μεταξύ, ένα σήμα τάσης που μετατρέπεται από ένα σήμα διαφοράς οπτικής διαδρομής υποβάλλεται σε ανάδραση και έλεγχο κλειστού βρόχου, έτσι ώστε να πραγματοποιείται η διαμόρφωση και η αποδιαμόρφωση του σήματος και επιτυγχάνεται ο σκοπός της ανίχνευσης σήματος γωνιακής ταχύτητας.

Αυτό το προϊόν αποτελείται από μια οπτική μονάδα ανίχνευσης γωνιακής ταχύτητας και μια μονάδα ανίχνευσης σήματος, παρέχοντας πληροφορίες γωνιακής αύξησης ενός άξονα και εσωτερικές πληροφορίες θερμοκρασίας. Τα προϊόντα είναι κυρίως κατάλληλα για εφαρμογές όπως συστήματα αδρανειακής πλοήγησης μέσης ακρίβειας, συστήματα τοποθέτησης και προσανατολισμού και συστήματα σταθεροποίησης σερβο.

Τεχνικές παράμετροι

Παράμετρος	Μονάδα	Προδιαγραφή
Συνολικές διαστάσεις	mm	50×50×32
Χρόνος εκκίνησης	s	5
Σταθερότητα μηδενικής προκατάληψης (10s ομαλή)	(°)/h	≤0.1
Επαναληψιμότητα μηδενικής προκατάληψης	(°)/h	≤0.1
Συντελεστής τυχαίας περιφοράς	(º)/h1/2	≤0.01
Μη γραμμικότητα συντελεστή κλίμακας	ppm	≤50
Επαναληψιμότητα συντελεστή κλίμακας	ppm	≤50
Θερμοκρασία λειτουργίας	℃	-40~+70
Θερμοκρασία αποθήκευσης	℃	-50~+70
Δυναμικό εύρος	(°)/s	±500
Τάση τροφοδοσίας	V	+5V
Κατανάλωση ισχύος σε σταθερή κατάσταση (πλήρης θερμοκρασία)	W	<4
Εύρος ζώνης	Hz	≥200

Στοιχεία προϊόντος

Η οπτική διαδρομή περιλαμβάνει μια πηγή φωτός SLD, έναν οπτικό δακτύλιο ινών, έναν ενσωματωμένο οπτικό διαμορφωτή φάσης, έναν οπτικό συζεύκτη ινών και έναν οπτικό ανιχνευτή
Η μονάδα κυκλώματος περιλαμβάνει ένα κύκλωμα οδήγησης πηγής φωτός και μια πλακέτα κυκλώματος σήματος ανίχνευσης και ελέγχου
Δομικά μέρη γυροσκοπίου

Συνολική διάσταση (mm): 50 ± 0.1 × 50 ± 0.1 × 32 ± 0.1 (L × W × H)

Διάσταση εγκατάστασης (mm): 43 ± 0.1 × 43 ± 0.1 (L × W), Φ3.2mm × 4

Σημαντικές προφυλάξεις

Αποφύγετε συχνές λειτουργίες ενεργοποίησης/απενεργοποίησης για την αποφυγή υποβάθμισης της απόδοσης και μείωσης της διάρκειας ζωής
Ελέγξτε το σύστημα τροφοδοσίας πριν από την ενεργοποίηση για να διασφαλίσετε ότι δεν υπάρχουν βραχυκυκλώματα μεταξύ των ηλεκτρικών σημείων ή μεταξύ του κελύφους του γυροσκοπίου και των ηλεκτρικών σημείων
Συμβουλευτείτε τον κατασκευαστή για οποιαδήποτε μη φυσιολογική λειτουργία - απαγορεύεται η μη εξουσιοδοτημένη αποσυναρμολόγηση ή επισκευή
Χειριστείτε με προσοχή κατά τη χρήση και τη μεταφορά, καθώς πρόκειται για όργανο ακριβείας
Εξασφαλίστε τη σωστή σύνδεση των γραμμών σήματος εισόδου/εξόδου και των γραμμών τροφοδοσίας
Εφαρμόστε αντιστατικά μέτρα κατά το χειρισμό του προϊόντος
Διατηρήστε την ένταση του περιβάλλοντος μαγνητικού πεδίου κάτω από 1Gs

Λήψη εγχειριδίου προϊόντος (PDF)
