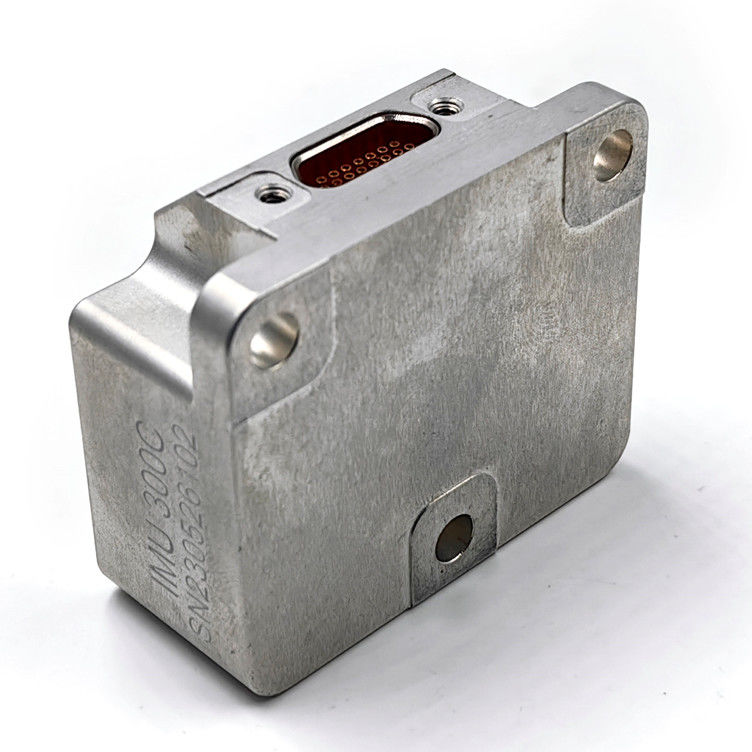

200 Hz Γυροεπιταχυνόμετρος 6 άξονας αισθητήρας Imu Μετρήσεις αδράνειας υψηλής ακρίβειας

Ονομασία μάρκας:	Firepower
Αριθμός μοντέλου:	ΜΜΟ300C
MOQ:	1
τιμή:	Διαπραγματεύσιμα
Όροι πληρωμής:	T/T,L/C
Ικανότητα εφοδιασμού:	500/μήνα

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

CE ROHS

Ονομασία του προϊόντος:

Μονάδα μέτρησης αδράνειας

εύρος μέτρησης γυροσκοπίου:

±500º/s

γυροσκόπιο Μηδενική σταθερότητα πόλωσης:

00,3 βαθμοί/ώρα

γωνιακός τυχαίος περίπατος:

0.06deg/√h

Σειρά επιταχυμέτρων:

16G

προκατειλημμένη σταθερότητα της ACC:

0.02mg

Συντελεστής κλίμακας:

0.02%FS

Διάφραση ζώνης:

200HZ

Αποδόσεις:

RS422

Συσκευασία λεπτομέρειες:

σφουγγάρι/κουτί

Δυνατότητα προσφοράς:

500/μήνα

Επισημαίνω:

Αισθητήρας ακτινοβολίας 200 Hz

Γυροεπιταχυνόμετρο 6 άξονων αισθητήρα IMU

υψηλής ακρίβειας αισθητήρα 6 άξων imu

Περιγραφή προϊόντος

6 άξονες Γυροεπιταχυνόμετρος Αισθητήρας μέτρησης αδράνειας υψηλής ακρίβειας

Χαρακτηριστικά του προϊόντος

Ψηφιακό γυροσκόπιο τριών αξόνων:
1. Δυναμικό εύρος μέτρησης ± 500o/s·
2. Σταθερότητα μηδενικής μεροληψίας: 3 °/H (GJB, 10s), 0,3 °/H (ALLAN) ·
Τριαξικό ψηφιακό επιταχυνόμετρο:
1. Δυναμικό εύρος μέτρησης ± 16 G·
2. Σταθερότητα μηδενικής μεροληψίας: 0,1 mg (GJB, 10S), 0,02 mg (ALLAN),
Υψηλή αξιοπιστία: MTBF > 20000h.
Εγγυημένη ακρίβεια εντός πλήρους εύρους θερμοκρασίας (-40 °C ~ 80 °C): ενσωματωμένος αλγόριθμος βαθμονόμησης και αντιστάθμισης θερμοκρασίας υψηλών επιδόσεων.
Κατάλληλο για εργασία σε συνθήκες ισχυρών δονήσεων·
Διασύνδεση RS422
Συμβατό με το STIM300

Πεδίο εφαρμογής

Τακτικό και βιομηχανικό UAV
Έξυπνα πυρομαχικά
Αναζητητής

Δείκτες προϊόντων

Παράμετρος		Προϋποθέσεις δοκιμής	Ακριβότητα σχεδιασμού	Μονάδα
Γυροσκόπηση	Δυναμικό εύρος μέτρησης	-	± 500	Ο/η
	Σταθερότητα της μεροληψίας	Διακύμανση Allan (περίοδος 500 °/s, κανονική θερμοκρασία)	0.3	Ο/η
	Σταθερότητα της μεροληψίας	μέσος όρος 10 s (-40 °C ~ + 80 °C, σταθερή θερμοκρασία),	3.0	Ο/η
	Προκαταλήψεις	Πεδίο μηδενικής μεροληψίας	0.1	Ο/η
		Αλλαγή μηδενικής μεροληψίας σε ολόκληρο το εύρος θερμοκρασιών	0.01	Ο/η
		Ξεκίνηση επαναληψιμότητας	0.005	Ο/η
		Επίδραση της γραμμικής επιτάχυνσης στην παρεκκλίσεις	0.002	o/s/g
		Επίδραση των δονήσεων στο Bias, αλλαγή πριν και μετά τη δόνηση	0.002	o/s/g
		Επίδραση των δονήσεων στο Bias, αλλαγή πριν και κατά τη διάρκεια των δονήσεων	0.001	o/s/g
	Συντελεστής κλίμακας	Ακριβότητα με συντελεστή κλίμακας	0.1	%
	Συντελεστής κλίμακας	Μη γραμμικότητα του συντελεστή κλίμακας	0.01	% FS
	Στρογγυλό τυχαίο περπάτημα	-	0.06	°/√hr
	Διάφραση ζώνης	-	200	Hz
Επιταχυνόμετρο	Δυναμικό εύρος μέτρησης	-	16	g
	Σταθερότητα της μεροληψίας	Διακύμανση Allan (περίοδος 16g, κανονική θερμοκρασία)	0.02	μg
	Σταθερότητα της μεροληψίας	Μέσος όρος 10 s (-40 °C ~ + 80 °C, σταθερή θερμοκρασία)	0.03	μg
	Προκαταλήψεις	Πεδίο μηδενικής μεροληψίας	1	μg
		Αλλαγή μηδενικής μεροληψίας σε ολόκληρο το εύρος θερμοκρασιών	1	μg
		Ξεκίνηση επαναληψιμότητας	0.2	μg
	Συντελεστής κλίμακας	Ακριβότητα με συντελεστή κλίμακας	0.3	%
	Συντελεστής κλίμακας	Μη γραμμικότητα του συντελεστή κλίμακας	0.02	% FS
	Ταχύτητα τυχαίο περπάτημα	-	0.08	m/s/√hr
	Διάφραση ζώνης	-	200	Hz
Διασύνδεση επικοινωνίας	Εναδιάδρομος SR422	Ποσοστό Baud	460.8	MHz
Διασύνδεση επικοινωνίας	Συχνότητα δειγματοληψίας	ΔΕΔΑ	1000	Hz
Ηλεκτρικά χαρακτηριστικά	Τετάρτη	-	5	V
	Κατανάλωση ενέργειας	-	1.5	W
	Ρίππλ	Π-Π	150	mV
Διαρθρωτικά χαρακτηριστικά	Μέγεθος	-	38.6×44.6×21.5	χμ
Διαρθρωτικά χαρακτηριστικά	Βάρος	-	65±2	g
Περιβάλλον χρήσης	Θερμοκρασία λειτουργίας	-	-40~80	°C
	Θέρμανση αποθήκευσης	-	-45~85	°C
	Δονήσεις	-	20~2000Hz,6.06g
	Επιπτώσεις	-	6000 γραμμάρια0.5ms
Αξιόπιστη	ΜΤΠΔ	-	20000	h
Αξιόπιστη	Διαρκής εργάσιμος χρόνος	-	120	h

Σύνοψη του προϊόντος

Το IMU300C-A0-IMU είναι μια μονάδα μέτρησης αδράνειας (IMU) βασισμένη στην τεχνολογία μικροεπεξεργασίας (MEMS), με ενσωματωμένο γυροσκόπιο MEMS υψηλών επιδόσεων και επιταχυνόμετρο MEMS,που παράγει 3 γωνιακές ταχύτητες και 3 επιτάξεις.
Το IMU300C-A0-IMU διαθέτει υψηλή αξιοπιστία και ισχυρή προσαρμοστικότητα στο περιβάλλον.αναζητητή και άλλα πεδία.

Ηλεκτρική διεπαφή

Ο ηλεκτρικός σύνδεσμος του προϊόντος IMU300C-A0-IMU είναι J30J-15 TJL και ο συγκεκριμένος ορισμός επαφής και η κατανομή του εμφανίζονται στον ακόλουθο πίνακα:

Αριθμός ράμματος	Ονομασία	Τύπος	Σημείωση
1	TxD-	Αποδόσεις	RS422
2	RxD-	Εισαγωγή	RS422
3	TST_1	Αποδόσεις
4	Τοποθεσία:	Αποδόσεις
5	ΕΣΤ	Εισαγωγή
6	Εθνική Τράπεζα	Εισαγωγή
7	Εναλλακτικά
8	Διάταξη 5	Πηγή ισχύος	+5v
9	TxD+	Αποδόσεις	RS422
10	RxD+	Εισαγωγή	RS422
11	ExtTrig	Εισαγωγή	Σύγχρονη είσοδος 5V
12	Εθνική Τράπεζα	Εισαγωγή
13	Εθνική Τράπεζα	Εισαγωγή
14	Εναλλακτικά
15	Εθνική Τράπεζα	Ηλεκτρική γείωση

Μέγεθος

Εγχειρίδιο χρήσης IMU300C.pdf
