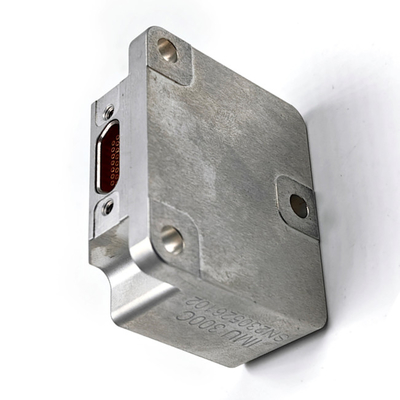

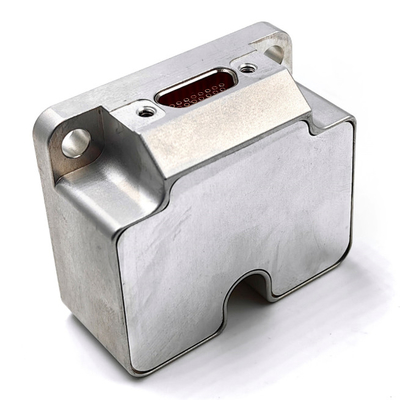

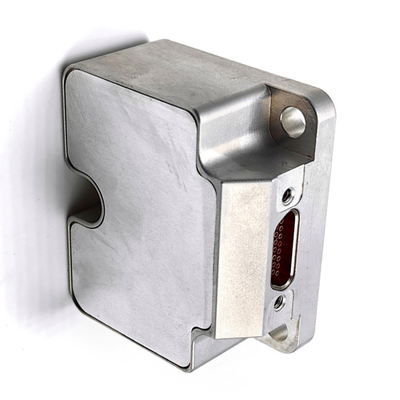

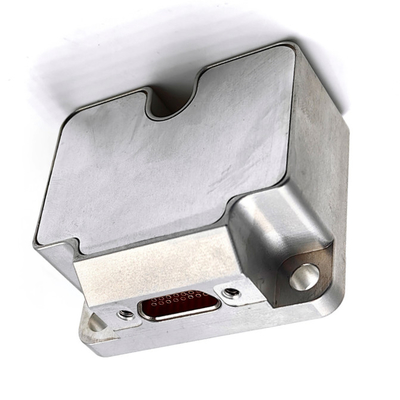

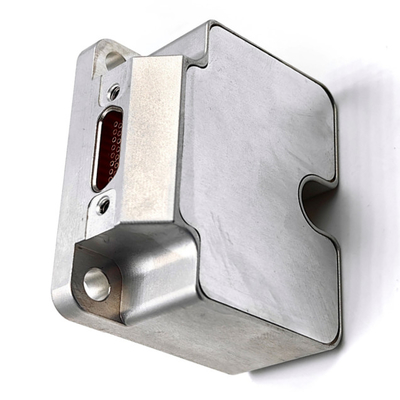

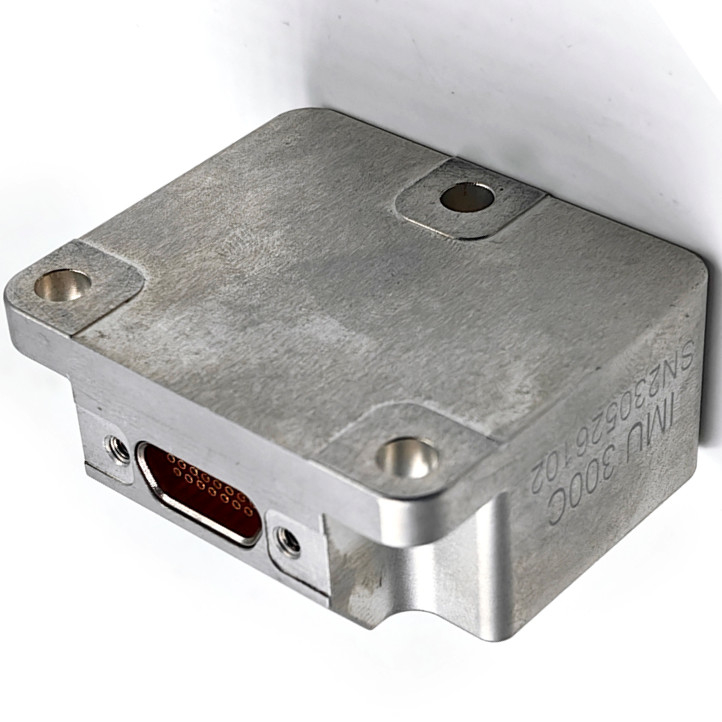

16g Επιτάχυνση Γυροκίνηση 200hz Αισθητήρα Imu χαμηλή απόκλιση 3 άξονας

Ονομασία μάρκας:	Firepower
Αριθμός μοντέλου:	ΜΜΟ300C
MOQ:	1
τιμή:	Διαπραγματεύσιμα
Όροι πληρωμής:	T/T,L/C
Ικανότητα εφοδιασμού:	500/μήνα

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

CE ROHS

Ονομασία του προϊόντος:

Μονάδα μέτρησης αδράνειας

εύρος μέτρησης γυροσκοπίου:

±500º/s

γυροσκόπιο Μηδενική σταθερότητα πόλωσης:

00,3 βαθμοί/ώρα

γωνιακός τυχαίος περίπατος:

0.06deg/√h

Σειρά επιταχυμέτρων:

16G

προκατειλημμένη σταθερότητα της ACC:

0.02mg

Συντελεστής κλίμακας:

0.02%FS

Διάφραση ζώνης:

200HZ

Αποδόσεις:

RS422

Συσκευασία λεπτομέρειες:

σφουγγάρι/κουτί

Δυνατότητα προσφοράς:

500/μήνα

Επισημαίνω:

3 άξονες αισθητήρα IMU

χαμηλής εκτόξευσης αισθητήρα 200hz imu

Αισθητήρας IMU 200hz

Περιγραφή προϊόντος

16g Επιταχυνσιόμετρο Γυροσκοπίου IMU Αισθητήρας IMU Χαμηλής Μετατόπισης

Χαρακτηριστικά προϊόντος

Ψηφιακό γυροσκόπιο τριών αξόνων:
1. ± 500º/s δυναμική περιοχή μέτρησης;
2. Σταθερότητα μηδενικής μετατόπισης: 3 °/H (GJB, 10s), 0.3 °/H (ALLAN);
Ψηφιακό επιταχυνσιόμετρο τριών αξόνων:
1. ± 16 G δυναμική περιοχή μέτρησης;
2. Σταθερότητα μηδενικής μετατόπισης: 0.1mg (GJB, 10S), 0.02mg (ALLAN);
Υψηλή αξιοπιστία: MTBF > 20000h;
Εγγυημένη ακρίβεια σε όλο το εύρος θερμοκρασίας (-40 ℃ ~ 80 ℃): ενσωματωμένος αλγόριθμος βαθμονόμησης και αντιστάθμισης θερμοκρασίας υψηλής απόδοσης;
Κατάλληλο για εργασία υπό συνθήκες έντονων κραδασμών;
Διασύνδεση 1 κατεύθυνσης RS422
Συμβατό με STIM300

Δείκτες προϊόντος

Παράμετρος		Συνθήκες δοκιμής	Ακρίβεια σχεδιασμού	Μονάδα
Γυροσκόπιο	Δυναμική περιοχή μέτρησης	-	±500	º/s
	Σταθερότητα μετατόπισης	Διακύμανση Allan (εύρος 500 °/s, κανονική θερμοκρασία)	0.3	º/h
	Σταθερότητα μετατόπισης	10 s μέσος όρος (-40 ℃ ~ + 80 ℃, σταθερή θερμοκρασία),	3.0	º/h
	Μετατόπιση	Εύρος μηδενικής μετατόπισης	0.1	º/s
		Μεταβολή μηδενικής μετατόπισης σε όλο το εύρος θερμοκρασίας	0.01	º/s
		Επαναληψιμότητα εκκίνησης	0.005	º/s
		Επίδραση της γραμμικής επιτάχυνσης στη μετατόπιση	0.002	º/s/g
		Επίδραση των κραδασμών στη μετατόπιση, αλλαγή πριν και μετά τους κραδασμούς	0.002	º/s/g
		Επίδραση των κραδασμών στη μετατόπιση, αλλαγή πριν και κατά τη διάρκεια των κραδασμών	0.001	º/s/g
	Παράγοντας κλίμακας	Ακρίβεια παράγοντα κλίμακας	0.1	%
	Παράγοντας κλίμακας	Μη γραμμικότητα παράγοντα κλίμακας	0.01	%FS
	Γωνιακή τυχαία περιπλάνηση	-	0.06	°/√hr
	Εύρος ζώνης	-	200	Hz
Επιταχυνσιόμετρο	Δυναμική περιοχή μέτρησης	-	16	g
	Σταθερότητα μετατόπισης	Διακύμανση Allan (εύρος 16g, κανονική θερμοκρασία)	0.02	mg
	Σταθερότητα μετατόπισης	10 s μέσος όρος (-40 ℃ ~ + 80 ℃, σταθερή θερμοκρασία)	0.03	mg
	Μετατόπιση	Εύρος μηδενικής μετατόπισης	1	mg
		Μεταβολή μηδενικής μετατόπισης σε όλο το εύρος θερμοκρασίας	1	mg
		Επαναληψιμότητα εκκίνησης	0.2	mg
	Παράγοντας κλίμακας	Ακρίβεια παράγοντα κλίμακας	0.3	%
	Παράγοντας κλίμακας	Μη γραμμικότητα παράγοντα κλίμακας	0.02	%FS
	Τυχαία περιπλάνηση ταχύτητας	-	0.08	m/s/√hr
	Εύρος ζώνης	-	200	Hz
Διασύνδεση επικοινωνίας	1 κατεύθυνσης SR422	Ρυθμός baud	460.8	MHz
Διασύνδεση επικοινωνίας	Συχνότητα δειγματοληψίας	UART	1000	Hz
Ηλεκτρικά χαρακτηριστικά	Τάση	-	5	V
	Κατανάλωση ρεύματος	-	1.5	W
	Κυμάτωση	P-P	150	mV
Δομικά χαρακτηριστικά	Μέγεθος	-	38.6×44.6×21.5	mm
Δομικά χαρακτηριστικά	Βάρος	-	65±2	g
Περιβάλλον χρήσης	Θερμοκρασία λειτουργίας	-	-40~80	℃
	Θερμοκρασία αποθήκευσης	-	-45~85	℃
	Δόνηση	-	20~2000Hz,6.06g
	Κρούση	-	6000g,0.5ms
Αξιοπιστία	MTBF	-	20000	h
Αξιοπιστία	Συνεχής χρόνος εργασίας	-	120	h

Επισκόπηση προϊόντος

Η IMU300C-A0-IMU είναι μια μονάδα μέτρησης αδράνειας (IMU) που βασίζεται στην τεχνολογία μικροκατεργασίας (MEMS), με ενσωματωμένο γυροσκόπιο MEMS υψηλής απόδοσης και επιταχυνσιόμετρο MEMS, που εξάγει 3 γωνιακές ταχύτητες και 3 επιταχύνσεις.

Ηλεκτρική διασύνδεση

Ο ηλεκτρικός σύνδεσμος του προϊόντος IMU300C-A0-IMU είναι J30J-15 TJL και ο συγκεκριμένος ορισμός και η κατανομή των επαφών φαίνονται στον παρακάτω πίνακα:

Αριθμός ραφής	Όνομα	Τύπος	Σημείωση
1	TxD-	Έξοδος	RS422
2	RxD-	Είσοδος	RS422
3	TST_1	Έξοδος
4	TOV_1	Έξοδος
5	RST	Είσοδος
6	GND	Είσοδος
7	Ανταλλακτικό
8	VCC_5V	Πηγή ρεύματος	+5v
9	TxD+	Έξοδος	RS422
10	RxD+	Είσοδος	RS422
11	ExtTrig	Είσοδος	Συγχρονισμένη είσοδος 5V
12	GND	Είσοδος
13	GND	Είσοδος
14	Ανταλλακτικό
15	GND	Γείωση ρεύματος

Μέγεθος
