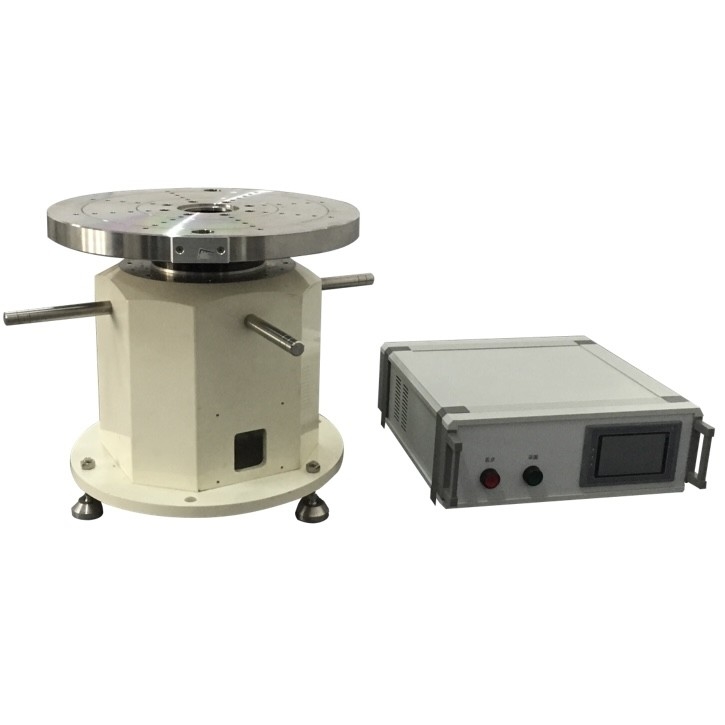

Μονόξυλο πολυλειτουργικό στρογγυλοστάτη Δυνατότητα φόρτωσης 30kg

Μονόξυλο πολυλειτουργικό στρογγυλοστάτη

Το TD-320/450 μονοάξιο πολυλειτουργικό πίνακα στροφής χρησιμοποιείται για διάφορες δοκιμές θέσης, ταχύτητας και κλίσης και ανίχνευση του γυροσκόπου ταχύτητας και της μονάδας μέτρησης αδράνειας του.Το πίνακα περιστροφής μπορεί επίσης να χρησιμοποιηθεί για τη δοκιμή της απόδοσης των συσκευών αδρανειακής πλοήγησης και των συστημάτων αδρανειακής πλοήγησης υπό συνθήκες υψηλής και χαμηλής θερμοκρασίας μετά το κουτί ελέγχου θερμοκρασίας, σύστημα ελέγχου θερμοκρασίας και βοηθητικό άξονα.

Βασικοί τεχνικοί δείκτες

1Τραπεζική επιφάνεια μηχανικού σώματος τραπεζιού

1 Υλικό επιφάνειας τραπεζιού: ανοξείδωτο χάλυβα

2 Μέγιστο βάρος φορτίου της επιφάνειας τραπεζιού: 30 kg

3 Μέγεθος τραπεζιού: Φ 320 mm

4 επίπεδη επιφάνεια του τραπεζιού: 0,02 mm

5 Έξοδος της άκρης του τραπεζιού: 0,05 mm

6 Τρύπα βίδες τοποθέτησης στο τραπέζι: 25 mm (ακτίνιο σχήμα, 5 τρύπες × 8 ομοιόμορφα διατεταγμένες γραμμές)

7Διαρροή μαγνητικού ρεύματος: μικρότερη από 1mT

2. Ακρίβεια περιστροφής του άξονα: ± 3 ′′

3Διάστημα γωνιακής θέσης: 0,0000 ° ~ ± 359,9999 °

4Ακριβότητα γωνιακής θέσης: ± 3 ′′

5Στροφική ανάλυση 0,0001 °

6Διάστημα γωνιακής ταχύτητας 0,001 °/s ~ 1000 °/s

7. Ακριβότητα γωνιακής ταχύτητας και σταθερότητα ταχύτητας

1 ω < 1 °/s 5 × 10^-3(1 ° μέσος όρος)

2 1 °/s < ω < 10 °/s 5 × 10^{- 4}(μέσος όρος 10 °)

3 10 °/s < ω 5 × 10^{- 5}(μέσος όρος 360 °)

8Πεδίο γωνιακής επιτάχυνσης: 1 °/s²~ 100 °/s²(αρχική προεπιλογή: 10 °/s)

9Μέγιστη γωνιακή επιτάχυνση 300 °/s²

10Πεδίο κλίσης: 0 ° ~ ± 45 °

11. Κύκλος κλίσης: 2S ~ 20s

12Διάφρασμα ζώνης του συστήματος ελέγχου: 10Hz (-3dB)

13. Αξιόπιστη

1 Διαρκής εργάσιμη ώρα: 48 ώρες

2 Μέσος χρόνος ανάμεσα στις βλάβες 2000h

14Το δαχτυλίδι υιοθετεί 30 βρόχους, συμπεριλαμβανομένων των βρόχων 2A/20 (στριμμένο ζευγάρι προστατευμένο σύρμα) και των βρόχων 3A/10 (μη προστατευμένο σύρμα).

15Σύστημα ελέγχου θερμοκρασίας (προαιρετικό)

1 Το μέγεθος της κοιλότητας εργασίας δεν πρέπει να είναι μικρότερο από W500mm × H500mm × D500mm

2 Πεδίο ελέγχου θερμοκρασίας: -45 °C ~ 85 °C

3 Ακρίβεια ελέγχου θερμοκρασίας: ± 1 °C

4 Ταχύτητα θέρμανσης και ψύξης: ± 2 °C/min (μέσος όρος για ολόκληρη τη διαδικασία)

16Ο υπολογιστής του δίσκου έχει τη δυνατότητα να αποθηκεύει τα δεδομένα που σχετίζονται με τη λειτουργία του δίσκου, όπως ο χρόνος, η θέση του δίσκου και η γωνιακή ταχύτητα,και έχει τη δυνατότητα να παράγει δεδομένα σε πραγματικό χρόνο μέσω της σειριακής θύρας. Η συχνότητα εξόδου είναι ≥ 5Hz. Είναι ικανή να ελέγχει τη λειτουργία του δίσκου και τη θερμοκρασία μέσω εξωτερικού υπολογιστή (μέσω σειριακής θύρας).Ο πίσω πίνακας του ηλεκτρικού κουτιού ελέγχου είναι εφοδιασμένος με τυποποιημένη σειριακή διεπαφή RS232.

Οι κύριες λειτουργίες είναι οι ακόλουθες:

1. λειτουργίες ελέγχου θέσης, ελέγχου ταχύτητας και ελέγχου κλίσης·
2. Διαθέτει τις λειτουργίες του υπολογιστή αυτόματο έλεγχο της κατάστασης, την απόκτηση δεδομένων, την επεξεργασία και την προβολή.
3. με λειτουργίες ρύθμισης ορίων ταχύτητας και προστασίας από υπερβολική ταχύτητα·
4. Η πλήρης δοκιμή θερμοκρασίας μπορεί να διενεργείται μετά την εξοπλισμό του κιβωτίου ελέγχου θερμοκρασίας, του συστήματος ελέγχου θερμοκρασίας και του βοηθητικού άξονα.
