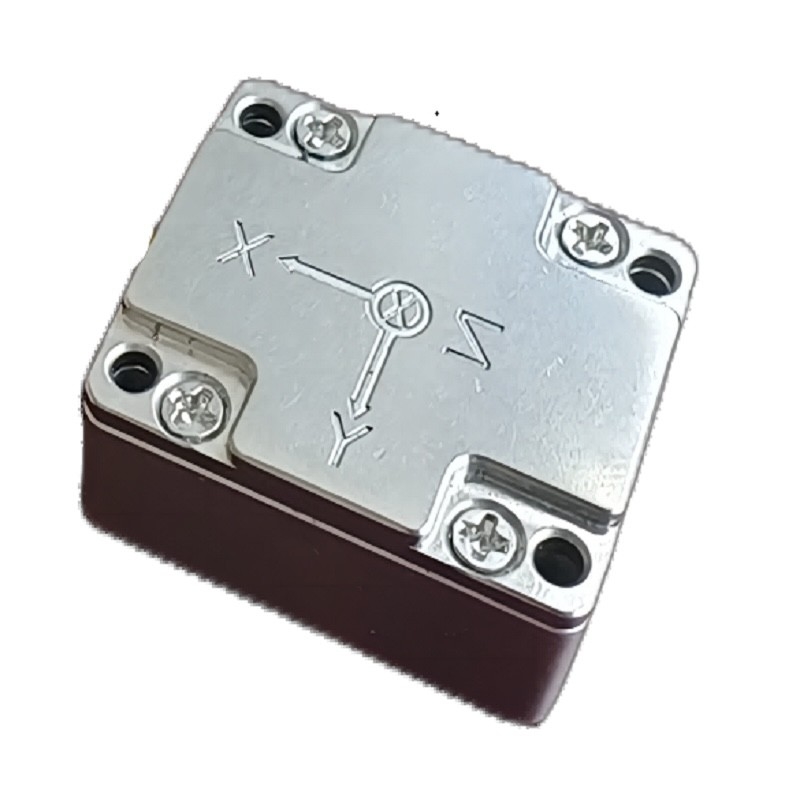

Μετρητής αδράνειας με ακριβοτεχνία για μη επανδρωμένα οχήματα

Ονομασία μάρκας:	Firepower
Αριθμός μοντέλου:	ΓΙ200-Β0-IMU
MOQ:	1
τιμή:	Διαπραγματεύσιμα
Όροι πληρωμής:	Τ/Τ
Ικανότητα εφοδιασμού:	1000/μήνα

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Ονομασία προϊόντος:

Γυροσυσκευές IMU για UAV

Σειρά μέτρου γυροσκοπίων:

500°/s

Σειρά μέτρου επιταχυμέτρων:

16G

γυροσκόπιο Μηδενική σταθερότητα πόλωσης:

00,8 βαθμοί την ώρα.

Διακύμανση του επιταχυντή Allan:

0.03mg

Gryo γωνιακή τυχαία βόλτα:

00,15°/√hr

Κατανάλωση ενέργειας:

1.5W

Βάρος:

50g

Συσκευασία λεπτομέρειες:

Κουτί με σφουγγάρι

Δυνατότητα προσφοράς:

1000/μήνα

Επισημαίνω:

Τελευταία τεχνολογία IMU Accelerometer Gyro

Δοκιμαστικό γύρο

Γυρομετρητής IMU για UAV

Περιγραφή προϊόντος

Μετρητής αδράνειας με ακριβοτεχνία για μη επανδρωμένα οχήματα

Περιγραφή του προϊόντος

Το GI200-BO (AO) -IMU είναι μια μονάδα μέτρησης αδράνειας (IMU) βασισμένη στην τεχνολογία μικρομηχανικής (MEMS), με ενσωματωμένο γυροσκόπιο MEMS υψηλών επιδόσεων και επιταχυνόμετρο MEMS,που παράγει 3 γωνιακές ταχύτητες και 3 επιτάξεις.

Το GI200-A0 (B0) -IMU διαθέτει υψηλή αξιοπιστία και ισχυρή προσαρμοστικότητα στο περιβάλλον.έξυπνα πυρομαχικά, αναζητητή, κινητή επικοινωνία, χαρτογράφηση, σταθερή πλατφόρμα και άλλους τομείς.

Το GI200-A0 (B0) -IMU διατίθεται σε εκδόσεις A0 (χαμηλή διαμόρφωση) και B0 (υψηλή διαμόρφωση).

Κύριο πεδίο εφαρμογής

Ευφυής οδήγηση
Τακτικό και βιομηχανικό UAV
Έξυπνα πυρομαχικά
Αναζητητής
Επικοινωνία σε κίνηση
Χαρτογράφηση
Σταθεροποιήστε την πλατφόρμα.

Βασικά χαρακτηριστικά

Ψηφιακό γυροσκόπιο τριών αξόνων:
1. Δυναμικό εύρος μέτρησης ± 2000o/s·
2. Σταθερότητα κλίσης A0: 6 °/H (GJB, 10s, άξονας Z), 9 °/H (GJB, 1s, άξονας Z), 1,6 °/H (ALLAN, άξονας Z) ·
3. Β0 σταθερότητα κλίσης: 3 °/H (GJB, 10s, άξονας Z), 4,5 °/H (GJB, 1s, άξονας Z), 0,8 °/H (ALLAN, άξονας Z) ·
Τριαξικό ψηφιακό επιταχυνόμετρο:
1. Δυναμικό εύρος μέτρησης ± 200g·
2. Σταθερότητα παραμερισμού A0: 0,4 mg (GJB, 10s), 0,6 mg (GJB, 1s), 0,06 mg (ALLAN),
3. Β0 σταθερότητα προκατάληψης: 0,2 mg (GJB, 10s), 0,3 mg (GJB, 1s), 0,03 mg (ALLAN),
Υψηλή αξιοπιστία: MTBF > 20000h.
Εγγυημένη ακρίβεια εντός πλήρους εύρους θερμοκρασίας (-40 °C ~ 80 °C): ενσωματωμένος αλγόριθμος βαθμονόμησης και αντιστάθμισης θερμοκρασίας υψηλών επιδόσεων.
Κατάλληλο για εργασία σε συνθήκες ισχυρών δονήσεων·
Διασύνδεση 1 κανάλι UART, 1 κανάλι SPI, 1 κανάλι CAN

Τεχνικοί δείκτες

Παράμετρος		Προϋποθέσεις δοκιμής	Ελάχιστη τιμή	Τυπική αξία	Μέγιστη τιμή	Μονάδα
Γυροσκόπηση	Δυναμικό εύρος μέτρησης			500	2000	Ο/η
	Μηδενική σταθερότητα προκατάληψης	Διακύμανση Allan, άξονας Z		0.8		Ο/η
		Διακύμανση Allan, άξονες X και Y		1.6		Ο/η
		Μέσος όρος 10 s (-40 °C ~ + 80 °C, σταθερή θερμοκρασία), άξονας Z		3		Ο/η
		1s μέσος όρος (-40 °C ~ + 80 °C, σταθερή θερμοκρασία), άξονας Z		4.5		Ο/η
		Μέσος όρος 10 s (-40 °C ~ + 80 °C, σταθερή θερμοκρασία), άξονας X και άξονας Y		6		Ο/η
		Μέσος όρος 1 s (-40 °C ~ + 80 °C, σταθερή θερμοκρασία), άξονας X και άξονας Y		9		Ο/η
	Μηδενική προκατάληψη	Πεδίο μηδενικής μεροληψίας, άξονας Z		±0.07		Ο/η
		Περιοχή μηδενικής προκατάληψης, άξονας Χ και άξονας Υ		±0.2		Ο/η
		Μηδενική μεταβολή κλίσης σε ολόκληρο το εύρος θερμοκρασίας, άξονας Z1		±0.02		Ο/η
		Μηδενική μεταβολή κλίσης σε ολόκληρο το εύρος θερμοκρασίας, άξονας X και Y1		±0.06		Ο/η
		Επαναληψιμότητα διαδοχικής εκκίνησης, άξονας Z		0.002		Ο/η
		Επαναληψιμότητα διαδοχικής εκκίνησης, άξονας Χ και άξονας Υ		0.006		Ο/η
		Ημερήσια επαναληψιμότητα εκκίνησης, άξονας Z		0.003		Ο/η
		Ημερήσια επαναληψιμότητα εκκίνησης, άξονας Χ και άξονας Υ		0.009		Ο/η
		Επίδραση της γραμμικής επιτάχυνσης στην παρεκκλίσεις		0.002		o/s/g
		Επίδραση των δονήσεων στην μηδενική παρακμή, αλλαγή πριν και μετά τις δονήσεις2		0.002		o/s/g
		Επίδραση των δονήσεων στην μηδενική προκατάληψη, αλλαγή πριν και κατά τη διάρκεια των δονήσεων2		0.002		o/s/g
	Συντελεστής κλίμακας	Ακρίβεια με συντελεστή κλίμακας, άξονας Z		0.3		%
		Ακριβότητα του παράγοντα κλίμακας, άξονας X και Y		0.6		%
		Μη γραμμικότητα του συντελεστή κλίμακας, άξονας Z		0.01		% FS
		Μη γραμμικότητα του συντελεστή κλίμακας, άξονες X και Y		0.02		% FS
	Στρογγυλό τυχαίο περπάτημα			0.15		°/√hr
	Πληθυσμός θορύβου			0.001		°/s/√Hz
	Απόφαση			3.052×10^{- - -}⁷		Ο/η/ο/η
	Διάφραση ζώνης			200		Hz
Επιταχυνόμετρο	Δυναμικό εύρος μέτρησης			16	200	g
	Μηδενική σταθερότητα προκατάληψης	Διακύμανση Allan		0.03		μg
		Μέσος όρος 10 s (-40 °C ~ + 80 °C, σταθερή θερμοκρασία)		0.2		μg
		Μέσος όρος 1s (-40 °C ~ + 80 °C, σταθερή θερμοκρασία)		0.3		μg
	Μηδενική προκατάληψη	Πεδίο μηδενικής προκατάληψης		5		μg
		Μηδενική μεταβολή κλίσης σε ολόκληρο το εύρος θερμοκρασίας, τιμή από κορυφή σε κορυφή1		5		μg
		Επαναληψιμότητα διαδοχικών εκκινήσεων		0.5		μg
		Ημερήσια επαναληψιμότητα εκκίνησης		0.8		μg
		Συντελεστής θερμοκρασίας μηδενικής μεροληψίας		0.05	0.1	mg/°C
	Συντελεστής κλίμακας	Ακριβότητα με συντελεστή κλίμακας		0.5		%
	Συντελεστής κλίμακας	Μη γραμμικότητα του συντελεστή κλίμακας		0.1		% FS
	Ταχύτητα τυχαίο περπάτημα			0.029		m/s/√hr
	Πληθυσμός θορύβου			0.025		mg/√Hz
	Απόφαση			1.221×10^{- - -}⁸		g/LSB
	Διάφραση ζώνης			200		Hz
Μαγνητόμετρος	Πεδίο μαγνητικού πεδίου	Β_ΡΓ,ΣΥ		±1300		μT
	Πεδίο μαγνητικού πεδίου	Β_rg,z		±2500		μT
	Απόφαση			0.3		μT
	Κατεύθυνση και γεωγραφικό μήκος	30 μT οριζόντιο γεωμαγνητικό στοιχείο, 25 °C		±2.5		χλμ
Διασύνδεση επικοινωνίας	1 κανάλι SPI	Ποσοστό Baud			15	MHz
	1 κανάλι UART	Ποσοστό Baud		230.4		Kbps
	1 κανάλι CAN	Ποσοστό Baud			1	MHz
	Συχνότητα δειγματοληψίας	ΠΕΠ		200	1000	Hz
		ΔΕΔΑ		200		Hz
		Μπορεί να		200
Ηλεκτρικά χαρακτηριστικά	Τετάρτη		3	3.3	3.6	V
	Κατανάλωση ενέργειας				1.5	W
	Ρίππλ	Π-Π			100	mV
Διαρθρωτικά χαρακτηριστικά	Μέγεθος			47×44×14		χμ
Διαρθρωτικά χαρακτηριστικά	Βάρος			50		g
Περιβάλλον χρήσης	Θερμοκρασία λειτουργίας		-40		80	°C
	Θέρμανση αποθήκευσης		-45		85	°C
	Δονήσεις			20~2000Hz,6.06g
	Επιπτώσεις			1000 g,0.5ms
Αξιόπιστη	ΜΤΠΔ			20000		h
Αξιόπιστη	Διαρκής εργάσιμος χρόνος			120		h
1: Υπολογίζεται η μηδενική απόκλιση ολόκληρης της διαδικασίας αλλαγής θερμοκρασίας, ο ρυθμός αλλαγής θερμοκρασίας είναι ≤ 1 °C/min και το εύρος θερμοκρασίας είναι -40 °C ~ + 80 °C.
2: Η κατάσταση δονήσεων είναι 6,06 G, 20Hz ~ 2000Hz

Ηλεκτρική διεπαφή

Μετρητής αδράνειας με ακριβοτεχνία για μη επανδρωμένα οχήματα 0

Μετρητής αδράνειας με ακριβοτεχνία για μη επανδρωμένα οχήματα 1

Διάσταση προϊόντος

Μετρητής αδράνειας με ακριβοτεχνία για μη επανδρωμένα οχήματα 2

L47mm x W44mm x H14mm(L x W x H)
