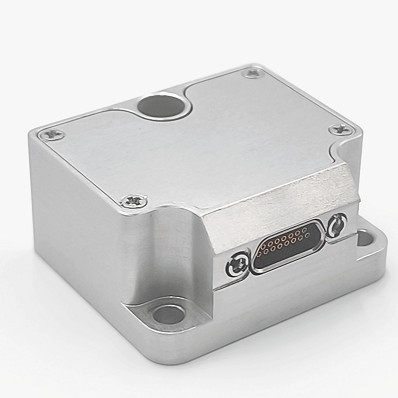

6 άξονας Μονάδες μέτρησης αδράνειας χαμηλής κλίσης IMU 500deg/S

Ονομασία μάρκας:	Firepower
Αριθμός μοντέλου:	ΓΙ200Η-Α0
MOQ:	1
τιμή:	Διαπραγματεύσιμα
Όροι πληρωμής:	Τ/Τ
Ικανότητα εφοδιασμού:	1000/μήνα

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

CE ROHS

Ονομασία προϊόντος:

Μονάδα μέτρησης αδράνειας

Περιοχή Gryo:

± 500°/s

Σειρά μέτρου επιταχυμέτρων:

16G

Διαφορά του Allan επιταχυμέτρων:

0.02mg

Διακύμανση Gryo allan:

00,6 βαθμοί/ώρα

ΜΤΠΔ:

20000h

Μη γραμμικότητα παράγοντα κλίμακας γυροσκοπίων:

0.02%FS

Δονήσεις:

20~2000Hz

Συσκευασία λεπτομέρειες:

Κουτί με σφουγγάρι

Δυνατότητα προσφοράς:

1000/μήνα

Επισημαίνω:

Μονάδες μέτρησης αδράνειας 500°/S

Μονάδες μέτρησης αδρανείας υψηλής ακρίβειας

Μονάδες μέτρησης αδράνειας χαμηλής κλίσης

Περιγραφή προϊόντος

Μονάδες μέτρησης αδράνειας εύρους 500deg/S

Περιγραφή του προϊόντος

Το GI200H-A0-IMU είναι μια μονάδα μέτρησης αδράνειας (IMU) βασισμένη σε μικρομηχανική τεχνολογία (MEMS), με ενσωματωμένο γυροσκόπιο MEMS υψηλών επιδόσεων και επιταχυνόμετρο MEMS,που παράγει 3 γωνιακές ταχύτητες και 3 επιτάξεις.

Βασικά χαρακτηριστικά

1)Τριάξο ψηφιακό γυροσκόπιο:

Δυναμικό εύρος μέτρησης ± 500o/s·
Σταθερότητα μηδενικής μεροληψίας: 3 °/h (GJB, 10s), 0,6 °/h (ALLAN),

2) Τριαξιακό ψηφιακό επιταχυνόμετρο:

Δυναμικό εύρος μέτρησης ±16g·
Σταθερότητα μηδενικής μεροληψίας: 0,1 mg (GJB, 10S), 0,02 mg (ALLAN),

3)Υψηλή αξιοπιστία: MTBF > 20000h·
4)Εγγυημένη ακρίβεια εντός πλήρους εύρους θερμοκρασίας (-40 °C~70 °C): ενσωματωμένος αλγόριθμος βαθμονόμησης και αντιστάθμισης θερμοκρασίας υψηλών επιδόσεων.
5) Κατάλληλο για εργασία υπό ισχυρές συνθήκες δονήσεων.
6)Ενταλλαγή 1 καναλιού RS42

Κύρια ΑΕφαρμογή

Τακτικό και βιομηχανικό UAV
Έξυπνα πυρομαχικά
Αναζητητής

Δείκτες προϊόντων

Παράμετρος		Προϋποθέσεις δοκιμής	Ακριβότητα σχεδιασμού	Μονάδα
Γυροσκόπηση	Δυναμικό εύρος μέτρησης	-	± 500	Ο/η
	Μηδενική σταθερότητα προκατάληψης	Διακύμανση Allan (περίοδος 500 °/s, κανονική θερμοκρασία)	0.6	Ο/η
	Μηδενική σταθερότητα προκατάληψης	μέσος όρος 10 s (-40 °C ~ + 70 °C, σταθερή θερμοκρασία),	3	Ο/η
	Μηδενική προκατάληψη	Πεδίο μηδενικής προκατάληψης	0.1	Ο/η
		Αλλαγή μηδενικής μεροληψίας σε ολόκληρο το εύρος θερμοκρασιών	0.03	Ο/η
		Ξεκίνηση επαναληψιμότητας	0.005	Ο/η
		Επίδραση της γραμμικής επιτάχυνσης στην παρεκκλίσεις	0.002	o/s/g
		Επίδραση των δονήσεων στην μηδενική προκατάληψη, αλλαγή πριν και μετά την δόνηση	0.003	o/s/g
		Επίδραση των δονήσεων στην μηδενική προκατάληψη, αλλαγή πριν και κατά τη διάρκεια των δονήσεων	0.003	o/s/g
	Συντελεστής κλίμακας	Ακριβότητα με συντελεστή κλίμακας	0.2	%
	Συντελεστής κλίμακας	Μη γραμμικότητα του συντελεστή κλίμακας	0.02	% FS
	Διάφραση ζώνης	-	200	Hz
Επιταχυνόμετρο	Δυναμικό εύρος μέτρησης	-	16	g
	Μηδενική σταθερότητα προκατάληψης	Διακύμανση Allan (περίοδος 16g, κανονική θερμοκρασία)	0.02	μg
	Μηδενική σταθερότητα προκατάληψης	Μέσος όρος 10 s (φυσιολογική θερμοκρασία, 1σ)	0.1	μg
	Μηδενική προκατάληψη	Πεδίο μηδενικής προκατάληψης	1	μg
		Μηδενική διακύμανση κλίσης σε ολόκληρο το εύρος θερμοκρασίας	1	μg
		Επαναληψιμότητα εκκίνησης (1σ)	0.2	μg
	Συντελεστής κλίμακας	Ακριβότητα με συντελεστή κλίμακας	0.3	%
	Συντελεστής κλίμακας	Μη γραμμικότητα του συντελεστή κλίμακας	0.02	% FS
	Διάφραση ζώνης	-	200	Hz
Διασύνδεση επικοινωνίας	1 κανάλι SR422	Ποσοστό Baud	460.8	MHz
Διασύνδεση επικοινωνίας	Συχνότητα δειγματοληψίας	ΔΕΔΑ	1000	Hz
Ηλεκτρικά χαρακτηριστικά	Τετάρτη	-	5±0.1	V
	Κατανάλωση ενέργειας	-	≤ 1.5	W
	Ρίππλ	Π-Π	150	mV
Διαρθρωτικά χαρακτηριστικά	Μέγεθος	Ανεπάρκεια ± 0.1	38.5×44.5×21.5	χμ
Διαρθρωτικά χαρακτηριστικά	Βάρος	Κουτάρισμα/χωρίς κούταρισμα	70±2/45±2	g
Περιβάλλον χρήσης	Θερμοκρασία λειτουργίας	-	-40~70	°C
	Θέρμανση αποθήκευσης	-	-45~85	°C
	Δονήσεις	-	20~2000Hz,6.06g
	Επιπτώσεις	-	6000 γραμμάρια0.5ms
Αξιόπιστη	ΜΤΠΔ	-	20000	h
Αξιόπιστη	Διαρκής εργάσιμος χρόνος	-	120	h

Δομή προϊόντος

6 άξονας Μονάδες μέτρησης αδράνειας χαμηλής κλίσης IMU 500deg/S 0
Λ38,5mm x W44,5mm x H21,5mm ((L x W x H)
