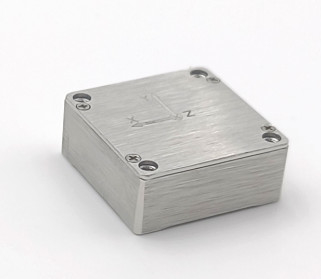

Αισθητήρας μονάδας μέτρησης αδράνειας υψηλής απόδοσης χαμηλής κίνησης για μη επανδρωμένα αεροσκάφη και έξυπνη οδήγηση

Ονομασία μάρκας:	Firepower
Αριθμός μοντέλου:	ΓΙ200Φ-Α0
MOQ:	1
τιμή:	Διαπραγματεύσιμα
Όροι πληρωμής:	Τ/Τ
Ικανότητα εφοδιασμού:	1000/μήνα

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Ονομασία προϊόντος:

Γυρομετρητής IMU

Εμβέλεια Gryo:

500°/s

Διακύμανση Gryo allan:

2 μοίρες/ώρα

Διαφορά του Allan επιταχυμέτρων:

0.1mg

Πεδίο εφαρμογής επιταχυντή:

16G

Διασύνδεση επικοινωνίας:

1 κανάλι SPI/UART

Ακριβότητα συντελεστή κλίμακας Gryo:

00,3%

Τετάρτη:

3.3V

Συσκευασία λεπτομέρειες:

σφουγγάρι/κουτί

Δυνατότητα προσφοράς:

1000/μήνα

Επισημαίνω:

Αισθητήρας μονάδας μέτρησης αδράνειας υψηλών επιδόσεων

Ηλεκτρονικός αισθητήρας μονάδας μέτρησης αδράνειας οδήγησης

ΑΜΒ αισθητήρας μονάδας μέτρησης αδράνειας

Περιγραφή προϊόντος

Χαμηλή κλίσηΥψηλή απόδοσηΑισθητήρας μονάδας μέτρησης αδράνειας γιαΤα UAV και η Ευφυής Οδήγηση

Περιγραφή του προϊόντος

Το GI200F-A0-IMU είναι μια μονάδα μέτρησης αδράνειας (IMU) βασισμένη στην τεχνολογία μικρομηχανικής (MEMS), με ενσωματωμένο γυροσκόπιο MEMS υψηλών επιδόσεων και επιταχυνόμετρο MEMS,που παράγει 3 γωνιακές ταχύτητες και 3 επιτάξεις.

Το GI200F-A0-IMU έχει υψηλή αξιοπιστία και ισχυρή προσαρμοστικότητα στο περιβάλλον.έξυπνα πυρομαχικά, αναζητητή, κινητή επικοινωνία, χαρτογράφηση, σταθερή πλατφόρμα και άλλους τομείς.

Κύριο πεδίο εφαρμογής

Ευφυής οδήγηση
Τακτικό και βιομηχανικό UAV
Έξυπνα πυρομαχικά
Αναζητητής
Επικοινωνία σε κίνηση
Χαρτογράφηση
Σταθεροποιήστε την πλατφόρμα.

Βασικές λειτουργίες

Ψηφιακό γυροσκόπιο τριών αξόνων:
1. Δυναμικό εύρος μέτρησης ± 500o/s·
2. Σταθερότητα μηδενικής παρεκκλίσεως: 10 °/H (GJB, 10s), 2,0 °/H (ALLAN) ·
Τριαξικό ψηφιακό επιταχυνόμετρο:
1. Δυναμικό εύρος μέτρησης ± 16g·
2. Σταθερότητα μηδενικής μεροληψίας: 0,5 mg (GJB, 10s), 0,1 mg (ALLAN),
Υψηλή αξιοπιστία: MTBF > 20000h.
Εγγυημένη ακρίβεια εντός πλήρους εύρους θερμοκρασίας (-40 °C ~ 70 °C): ενσωματωμένος αλγόριθμος βαθμονόμησης και αντιστάθμισης θερμοκρασίας υψηλών επιδόσεων.
Κατάλληλο για εργασία σε συνθήκες ισχυρών δονήσεων·
Διασύνδεση 1 κανάλι SPI, 1 κανάλι UART.

Δείκτης επιδόσεων

Παράμετρος		Προϋποθέσεις δοκιμής	Ελάχιστη τιμή	Τυπική αξία	Μέγιστη τιμή	Μονάδα
Γυροσκόπηση	Δυναμικό εύρος μέτρησης				500	Ο/η
	Μηδενική σταθερότητα προκατάληψης	Διακύμανση Allan		2		Ο/η
	Μηδενική σταθερότητα προκατάληψης	Μέσος όρος 10 s (-40 °C ~ + 70 °C, σταθερή θερμοκρασία)		10		Ο/η
	Μηδενική προκατάληψη	Πεδίο μηδενικής προκατάληψης		±0.5		Ο/η
	Μηδενική προκατάληψη	Αλλαγή μηδενικής μεροληψίας σε ολόκληρο το εύρος θερμοκρασίας1		±0.5		Ο/η
	Συντελεστής κλίμακας	Ακριβότητα με συντελεστή κλίμακας		0.3		%
	Συντελεστής κλίμακας	Μη γραμμικότητα του συντελεστή κλίμακας		0.02		% FS
	Διάφραση ζώνης			200		Hz
Επιταχυνόμετρο	Δυναμικό εύρος μέτρησης			16		g
	Μηδενική σταθερότητα προκατάληψης	Διακύμανση Allan		0.1		μg
	Μηδενική σταθερότητα προκατάληψης	Μέσος όρος 10 s (-40 °C ~ + 70 °C, σταθερή θερμοκρασία)		0.5		μg
	Μηδενική προκατάληψη	Πεδίο μηδενικής προκατάληψης		2		μg
	Μηδενική προκατάληψη	Μηδενική μεταβολή κλίσης σε ολόκληρο το εύρος θερμοκρασίας, τιμή από κορυφή σε κορυφή1		2		μg
	Συντελεστής κλίμακας	Ακριβότητα με συντελεστή κλίμακας		0.3		%
	Συντελεστής κλίμακας	Μη γραμμικότητα του συντελεστή κλίμακας		0.02		% FS
	Διάφραση ζώνης			200		Hz
Διασύνδεση επικοινωνίας	1 κανάλι SPI	Ποσοστό Baud			15	MHz
	ΔΕΔΑ	Ποσοστό Baud		230.4		Kbps
	Συχνότητα δειγματοληψίας	ΠΕΠ		1000		Hz
	Συχνότητα δειγματοληψίας	ΔΕΔΑ		200	1000	Hz
Ηλεκτρικά χαρακτηριστικά	Τετάρτη			3.3		V
	Κατανάλωση ενέργειας				1	W
	Ρίππλ	Π-Π			100	mV
Διαρθρωτικά χαρακτηριστικά	Μέγεθος			24×24×10		χμ
Διαρθρωτικά χαρακτηριστικά	Βάρος			10		g
Περιβάλλον χρήσης	Θερμοκρασία λειτουργίας		-40		70	°C
	Θέρμανση αποθήκευσης		-45		85	°C
	Δονήσεις			20~2000Hz,6.06g
	Επιπτώσεις			1000 g,0.5ms
Αξιόπιστη	ΜΤΠΔ			20000		h
Αξιόπιστη	Διαρκής εργάσιμος χρόνος			120		h
1: Υπολογίζεται η μηδενική απόκλιση ολόκληρης της διαδικασίας αλλαγής θερμοκρασίας, ο ρυθμός αλλαγής θερμοκρασίας είναι ≤ 1 °C/min και το εύρος θερμοκρασίας είναι -40 °C ~ + 70 °C.

Ηλεκτρική διεπαφή

Δομή προϊόντος

L24mm x W24mm x H10mm(L x W x H)
