Αισθητήρας μονάδας μέτρησης αδράνειας χαμηλής κίνησης για παρακολούθηση φραγμών

Ονομασία μάρκας:	Firepower
Αριθμός μοντέλου:	ΓΙ200Φ-Α0
MOQ:	1
τιμή:	Διαπραγματεύσιμα
Όροι πληρωμής:	Τ/Τ
Ικανότητα εφοδιασμού:	1000/μήνα

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Ονομασία προϊόντος:

Γυρομετρητής IMU

Εμβέλεια Gryo:

500°/s

Διακύμανση Gryo allan:

2 μοίρες/ώρα

Διαφορά του Allan επιταχυμέτρων:

0.1mg

Πεδίο εφαρμογής επιταχυντή:

16G

Διασύνδεση επικοινωνίας:

1 κανάλι SPI/UART

Ακριβότητα συντελεστή κλίμακας Gryo:

00,3%

Τετάρτη:

3.3V

Συσκευασία λεπτομέρειες:

σφουγγάρι/κουτί

Δυνατότητα προσφοράς:

1000/μήνα

Επισημαίνω:

Αισθητήρας μονάδας μέτρησης αδράνειας υψηλών επιδόσεων

Ηλεκτρονικός αισθητήρας μονάδας μέτρησης αδράνειας οδήγησης

ΑΜΒ αισθητήρας μονάδας μέτρησης αδράνειας

Περιγραφή προϊόντος

Χαμηλή κλίσηΑισθητήρας μονάδας μέτρησης αδράνειας

Περιγραφή του προϊόντος

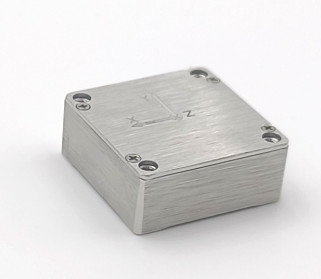

Το GI200F-A0-IMU είναι μια μονάδα μέτρησης αδράνειας (IMU) βασισμένη στην τεχνολογία μικρομηχανικής (MEMS), με ενσωματωμένο γυροσκόπιο MEMS υψηλών επιδόσεων και επιταχυνόμετρο MEMS,που παράγει 3 γωνιακές ταχύτητες και 3 επιτάξεις.

Βασικές λειτουργίες

Ψηφιακό γυροσκόπιο τριών αξόνων:
1. Δυναμικό εύρος μέτρησης ± 500o/s·
2. Σταθερότητα μηδενικής παρεκκλίσεως: 10 °/H (GJB, 10s), 2,0 °/H (ALLAN) ·
Τριαξικό ψηφιακό επιταχυνόμετρο:
1. Δυναμικό εύρος μέτρησης ± 16g·
2. Σταθερότητα μηδενικής μεροληψίας: 0,5 mg (GJB, 10s), 0,1 mg (ALLAN),
Υψηλή αξιοπιστία: MTBF > 20000h.
Εγγυημένη ακρίβεια εντός πλήρους εύρους θερμοκρασίας (-40 °C ~ 70 °C): ενσωματωμένος αλγόριθμος βαθμονόμησης και αντιστάθμισης θερμοκρασίας υψηλών επιδόσεων.
Κατάλληλο για εργασία σε συνθήκες ισχυρών δονήσεων·
Διασύνδεση 1 κανάλι SPI, 1 κανάλι UART.

Δείκτης επιδόσεων

Παράμετρος		Προϋποθέσεις δοκιμής	Ελάχιστη τιμή	Τυπική αξία	Μέγιστη τιμή	Μονάδα
Γυροσκόπηση	Δυναμικό εύρος μέτρησης				500	Ο/η
	Μηδενική σταθερότητα προκατάληψης	Διακύμανση Allan		2		Ο/η
	Μηδενική σταθερότητα προκατάληψης	Μέσος όρος 10 s (-40 °C ~ + 70 °C, σταθερή θερμοκρασία)		10		Ο/η
	Μηδενική προκατάληψη	Πεδίο μηδενικής προκατάληψης		±0.5		Ο/η
	Μηδενική προκατάληψη	Αλλαγή μηδενικής μεροληψίας σε ολόκληρο το εύρος θερμοκρασίας1		±0.5		Ο/η
	Συντελεστής κλίμακας	Ακριβότητα με συντελεστή κλίμακας		0.3		%
	Συντελεστής κλίμακας	Μη γραμμικότητα του συντελεστή κλίμακας		0.02		% FS
	Διάφραση ζώνης			200		Hz
Επιταχυνόμετρο	Δυναμικό εύρος μέτρησης			16		g
	Μηδενική σταθερότητα προκατάληψης	Διακύμανση Allan		0.1		μg
	Μηδενική σταθερότητα προκατάληψης	Μέσος όρος 10 s (-40 °C ~ + 70 °C, σταθερή θερμοκρασία)		0.5		μg
	Μηδενική προκατάληψη	Πεδίο μηδενικής προκατάληψης		2		μg
	Μηδενική προκατάληψη	Μηδενική μεταβολή κλίσης σε ολόκληρο το εύρος θερμοκρασίας, τιμή από κορυφή σε κορυφή1		2		μg
	Συντελεστής κλίμακας	Ακριβότητα με συντελεστή κλίμακας		0.3		%
	Συντελεστής κλίμακας	Μη γραμμικότητα του συντελεστή κλίμακας		0.02		% FS
	Διάφραση ζώνης			200		Hz
Διασύνδεση επικοινωνίας	1 κανάλι SPI	Ποσοστό Baud			15	MHz
	ΔΕΔΑ	Ποσοστό Baud		230.4		Kbps
	Συχνότητα δειγματοληψίας	ΠΕΠ		1000		Hz
	Συχνότητα δειγματοληψίας	ΔΕΔΑ		200	1000	Hz
Ηλεκτρικά χαρακτηριστικά	Τετάρτη			3.3		V
	Κατανάλωση ενέργειας				1	W
	Ρίππλ	Π-Π			100	mV
Διαρθρωτικά χαρακτηριστικά	Μέγεθος			24×24×10		χμ
Διαρθρωτικά χαρακτηριστικά	Βάρος			10		g
Περιβάλλον χρήσης	Θερμοκρασία λειτουργίας		-40		70	°C
	Θέρμανση αποθήκευσης		-45		85	°C
	Δονήσεις			20~2000Hz,6.06g
	Επιπτώσεις			1000 g,0.5ms
Αξιόπιστη	ΜΤΠΔ			20000		h
Αξιόπιστη	Διαρκής εργάσιμος χρόνος			120		h
1: Υπολογίζεται η μηδενική απόκλιση ολόκληρης της διαδικασίας αλλαγής θερμοκρασίας, ο ρυθμός αλλαγής θερμοκρασίας είναι ≤ 1 °C/min και το εύρος θερμοκρασίας είναι -40 °C ~ + 70 °C.
