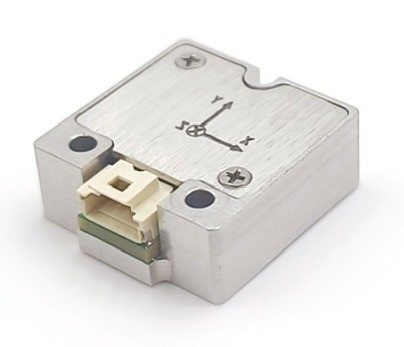

Συμπληκτικό και χαμηλού βάρους αισθητήρα αδράνειας IMU σύστημα αδράνειας πλοήγησης σε UAV

Ονομασία μάρκας:	Firepower
Αριθμός μοντέλου:	ΓΙ200Γ-Β0
MOQ:	1
τιμή:	Διαπραγματεύσιμα
Όροι πληρωμής:	Τ/Τ
Ικανότητα εφοδιασμού:	500/μήνα

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Ονομασία προϊόντος:

Γυροσυσκευές IMU για UAV

γυροσκόπιο Μηδενική σταθερότητα πόλωσης:

10 °/h (GJB, 10s), 2,0 °/h (ALLAN)

Σειρά γυροσκοπίων:

±500º/s

Ασφάλεια μηδενικής μεροληψίας του επιταχυντή:

0.5mg

Σειρά επιταχυμέτρων:

± 16g

Θερμοκρασία λειτουργίας:

-40~+80℃

Δονήσεις:

20~2000Hz

Διάφραση ζώνης:

200HZ

Συσκευασία λεπτομέρειες:

σφουγγάρι + κουτί

Δυνατότητα προσφοράς:

500/μήνα

Επισημαίνω:

Συμπληκτικός αισθητήρας αδράνειας IMU

Αισθητήρας αδράνειας UAV IMU

Αισθητήρας αδράνειας IMU χαμηλού βάρους

Περιγραφή προϊόντος

Συμπληκτικό και χαμηλού βάρους αισθητήρα αδράνειας IMU σύστημα αδράνειας πλοήγησης σε UAV

Περιγραφή του προϊόντος

Το GI200G-B0-IMU είναι μια μονάδα μέτρησης αδράνειας (IMU) βασισμένη στην τεχνολογία μικροεπεξεργασίας (MEMS), με ενσωματωμένο γυροσκόπιο MEMS υψηλών επιδόσεων και επιταχυνόμετρο MEMS,που παράγει 3 γωνιακές ταχύτητες και 3 επιτάξεις.

Το GI200G-B0-IMU έχει υψηλή αξιοπιστία και ισχυρή προσαρμοστικότητα στο περιβάλλον.αναζητητή και άλλα πεδία.

Κύριο πεδίο εφαρμογής

Τακτικό και βιομηχανικό UAV
Έξυπνα πυρομαχικά
Αναζητητής
Αυτόματη οδήγηση
Σταθεροποιήστε την πλατφόρμα.

Βασικές λειτουργίες

Ψηφιακό γυροσκόπιο τριών αξόνων:
1. Δυναμικό εύρος μέτρησης ±500o/s (MAX:±2000 °/s) ·
2. Σταθερότητα μηδενικής απόκλισης: 10 °/h (GJB, 10s), 2,0 °/h (ALLAN) ·
Τριαξικό ψηφιακό επιταχυνόμετρο:
1. Δυναμικό εύρος μέτρησης ±16g (MAX:±200g) ·
2. Σταθερότητα μηδενικής μεροληψίας: 0,5 mg (GJB, 10s), 0,1 mg (ALLAN),
Υψηλή αξιοπιστία: MTBF > 20000h.
Εγγυημένη ακρίβεια εντός πλήρους εύρους θερμοκρασίας (-40 °C ~ 80 °C): ενσωματωμένος αλγόριθμος βαθμονόμησης και αντιστάθμισης θερμοκρασίας υψηλών επιδόσεων.
Διορθωτικές συσκευές και συσκευές για την κατασκευή ή την κατασκευή συσκευών για την κατασκευή ή την κατασκευή οχημάτων
Διασύνδεση 1 κανάλι UART

Τεχνικοί δείκτες

Παράμετρος			Προϋποθέσεις δοκιμής	Τυπική αξία	Μονάδα
Γωνιακή ταχύτητα	Πεδίο		Πλακέτο	50,010,002,000	°/s
	Μηδενική προκατάληψη	Σταθερότητα	Μέσος όρος 10 δευτερολέπτων, + 70 °C, + 20 °C, -40 °C	10	°/h
		Σταθερότητα	Διακύμανση Allan, + 20 °C	2	°/h
		Συνολική διακύμανση θερμοκρασίας μηδενικής μεροληψίας	-40 °C ~ + 70 °C, 1 °C/min, μέσος όρος 10 δευτερολέπτων, 1σ	±0.05	°/s
		Μηδενική προκατάληψη	Πεδίο μηδενικής προκατάληψης	±0.1	°/s
	Συντελεστής κλίμακας	Μη γραμμικότητα	+20°C	0.01	% FS
	Συντελεστής κλίμακας	Ακριβότητα με συντελεστή κλίμακας	Αλλαγή κύκλου ζωής, επιταχυνόμενες δοκιμές	0.2	% FS
	Ευαίσθητος στην επιτάχυνση όρος			8	°/h/g
	Διάφραση ζώνης		3dB	200	Hz
	Διακοπή δεδομένων		Εκτός από το χρόνο διαβίβασης	< 5	ms
Επιτάχυνση	Πεδίο			16,200	g
	Μηδενική προκατάληψη	Σταθερότητα	Μέσος όρος 10 δευτερολέπτων, + 70 °C, + 20 °C, -40 °C	0.5	μg
		Σταθερότητα	Διακύμανση Allan, + 20 °C	0.1	μg
		Συνολική διακύμανση θερμοκρασίας μηδενικής μεροληψίας	-40 °C ~ + 70 °C, διακύμανση 1 °C/min	1	μg
		Μηδενική προκατάληψη	Πεδίο μηδενικής προκατάληψης	5	μg
	Συντελεστής κλίμακας	Επαναληψιμότητα διαδοχικών εκκινήσεων	+70°C+,20°C,-40°C	100	ppm
		Μη γραμμικότητα	+20°C	0.02	% FS
		Ακριβότητα με συντελεστή κλίμακας	Αλλαγή κύκλου ζωής, αντίθετα επιταχυνόμενη δοκιμή	0.3	% FS
	Διάφραση ζώνης		3dB	200	Hz
Ώρα έναρξης			Χρόνος από την ενεργοποίηση έως την έξοδο έγκυρων δεδομένων	500	ms
3 άξονες γυροσκάφους και 3 άξονες επιτάχυνσης			+70°C+,20°C,-40°C	0.05	°
Ο βαθμός μη ορθογώνιας μεταξύ οποιωνδήποτε δύο αξόνων			+70°C+,20°C,-40°C	0.05	°
Συνολικές διαστάσεις			LxWxH	22.4×24×9	χμ
Βάρος				10	g
Ηλεκτρική τροφοδοσία				5±0.5	V
Ρίππλ			Π-π	100	mV
Κατανάλωση ενέργειας				0.5	W
Περιβάλλον χρήσης			Θερμοκρασία λειτουργίας-	-40~+80	°C
			Θέρμανση αποθήκευσης	-45~+85	°C
			Επιπτώσεις	1000 g,0.5ms
			Δονήσεις	20~2000Hz,
			Δονήσεις	6.06g
Ποσοστό επικαιροποίησης των επικοινωνιών			1 κανάλι UART	500 (προεπιλεγμένο)	Hz
Ποσοστό επικαιροποίησης των επικοινωνιών			1 κανάλι UART	1000 (μέγιστο)	Hz
Ποσοστό baud επικοινωνίας			1 κανάλι UART	460.8 (προεπιλεγμένο)	kbps
Ποσοστό baud επικοινωνίας			1 κανάλι UART	921.6 (μέγιστο)	kbps
Αξιόπιστη			ΜΤΠΔ	20000	h
Αξιόπιστη			Διαρκής εργάσιμος χρόνος	120	h

Ηλεκτρική διεπαφή

Το GI200G-B0-IMU υιοθετεί εσωτερικό σύνδεσμο 6PIN με λειτουργία κλειδώματος για τη διασύνδεση.

Μοντέλο διεπαφής: A1008 WR-S-6P, το συνιστώμενο τερματικό ζευγαρώματος είναι A1008H-6P + A1008-T/G ή 5013300600 (6p) + 5013340000.

Συμπληκτικό και χαμηλού βάρους αισθητήρα αδράνειας IMU σύστημα αδράνειας πλοήγησης σε UAV 0

Διάσταση προϊόντος

Δύο χιλιοστά και μισό
