Τσιπ γυροσκόπου υψηλής ακρίβειας MEMS με αστάθεια προκατάληψης 1°/h για γύρο επιταχυντή IMU

Ονομασία μάρκας:	Firepower
Αριθμός μοντέλου:	MGZ330HC-O1
MOQ:	1
Όροι πληρωμής:	Εγγρ. Πίστωση, T/T
Ικανότητα εφοδιασμού:	500pcs

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Place of Origin:

CHINA

Πιστοποίηση:

Όνομα προϊόντος:

Τσιπ γυροσκόπου MEMS

Σταθερότητα κλίσης @10s:

<1 °/ώρα

(Stability Bias @1s:

<3°/ώρα

Γωνιακή τυχαία βόλτα:

<0,05°/ √h

Σφάλμα μεροληψίας πάνω από τη θερμοκρασία:

<1 °/ώρα

Ρυθμός δεδομένων:

12k

Packaging Details:

Wooden box

Δυνατότητα προσφοράς:

500pcs

Επισημαίνω:

Τριάξονα κινητική προσομοίωση πίνακα περιστροφής

Πολυλειτουργικό πίνακα περιστροφής

Γυροσυστατικό δοκιμαστικό πίνακα περιστροφής

Περιγραφή προϊόντος

Τσιπ γυροσκόπου υψηλής ακρίβειας MEMS με αστάθεια προκατάληψης 1°/h για γύρο επιταχυντή IMU

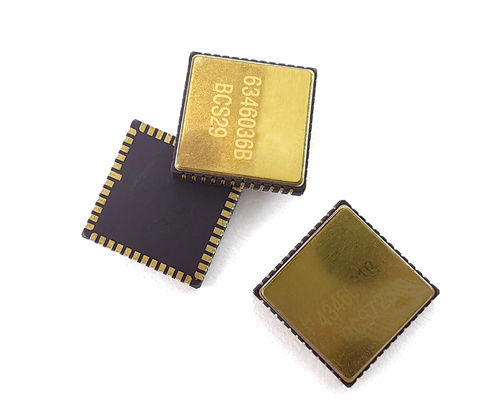

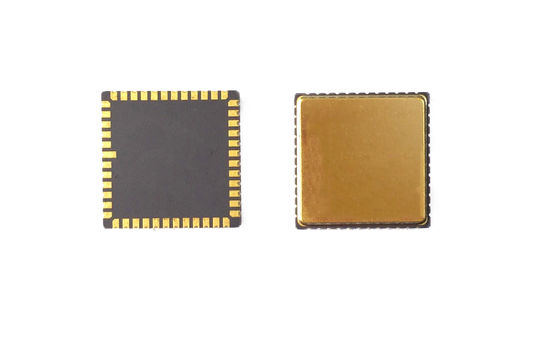

Το MEMS Gyroscope Chip είναι ένας μικροσκοπικός αισθητήρας γωνιακής ταχύτητας στερεής κατάστασης που έχει σχεδιαστεί για την ακριβή μέτρηση της ταχύτητας περιστροφής.Ενσωματώνει προηγμένη τεχνολογία μικροεπεξεργασίας MEMS και αρχιτεκτονική κίνησης κλειστού κυκλώματος για την παροχήυψηλή ακρίβεια, χαμηλή αστάθεια κλίσης και εξαιρετική αντοχή σε δονήσεις.

Τα χαρακτηριστικά του τσιπψηφιακή έξοδοςΤο σύστημα αυτό είναι εξοπλισμένο με ηλεκτρονικές συσκευές, που λειτουργούν μέσω της διεπαφής SPI ή UART και είναι πλήρως αντισταθμισμένο από τη θερμοκρασία, εξασφαλίζοντας συνεπή απόδοση σε δυναμικά περιβάλλοντα.ΑΜΠ, ρομποτικά, συστήματα σταθεροποίησης οχημάτων και μονάδες αδρανειακής πλοήγησης τακτικού επιπέδου.

Βασικές παραμέτρους

Απόδοση	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1
Πεδίο (πτυχία/ημερομηνία)	400	400	400
Διάσταση ζώνης @ 3DB (προσαρμοσμένη) (Hz)	200	200	300
Ακριβότητα εξόδου (ψηφιακό SPI) (bit)	24	24	24
Ταχύτητα εξόδου (ODR) (προσαρμοσμένη) (Hz)	12 χλμ.	12 χλμ.	12 χλμ.
Αναβολή (προσαρμοσμένη) (ms)	< 1.5	< 1.5	< 1
Σταθερότητα κλίσης (π.χ. βαθμοί)	< 0.1	< 0.5	< 0.1
Σταθερότητα κλίσης (1σ 10s) (πτυχία/ώρα))	< 1	< 5	< 1
Σταθερότητα κλίσης (1σ 1s) (πτυχία/ώρα))	Επενδύσεις	< 15	Επενδύσεις
Λάθος προκατάληψης σε σχέση με τη θερμοκρασία (1σ) (πτυχή/ώρα)	< 10	< 30	10
Διακυμάνσεις θερμοκρασίας κλίσης, βαθμολογημένες (δευτερόλεπτα)	< 1	< 10	< 1
Επαναλαμβανόμενη κλίμακα κλίμακας (πτυχή/ώρα))	< 0.5	Επενδύσεις	< 0.3
Συντελεστής κλίμακας σε 25 °C (lb/deg/s)	16000	16000	20000
Επαναληψιμότητα με συντελεστή κλίμακας (1σ) (ppm ((1o))	< 20 ppm	< 20 ppm	< 100 ppm
Παράγοντας κλίμακας έναντι θερμοκρασίας (1σ) (ppm ((1o))	< 100 ppm	< 100 ppm	< 300 ppm
Μη γραμμικότητα του συντελεστή κλίμακας (1σ) (ppm)	< 150 ppm	< 150 ppm	< 300 ppm
Στρογγυλή τυχαία κίνηση (ARW) (°/√h)	< 0.05	< 0.25	< 0.05
Θόρυβος (από κορυφή σε κορυφή) (δείκτες/δευτερόλεπτα)	< 0.35	< 0.4	< 0.25
Αίσθηση GValues (°/hr/g)	< 1	Επενδύσεις	< 1
Λάθος διόρθωσης δονήσεων (12gRMS,20-2000) (°/hr/g ((rms))	< 1	Επενδύσεις	< 1

Περιβαλλοντική καταλληλότητα

Κρούση (ηλεκτρική ενέργεια)	500 g, 1 ms
Αντίσταση στην πρόσκρουση (αποσβέσεις)	10000 γραμμάρια, 10 λεπτά
Δονήσεις (ηλεκτρική ενέργεια)	18g rms (20Hz έως 2kHz)
Θερμοκρασία λειτουργίας	-40 oC έως +85 oC
Θερμοκρασία αποθήκευσης	-55 oC έως +125 oC
Πρόσθετη τάση	5±0,25V
Τρέχουσα κατανάλωση	45 μm

Σχεδιασμός PCB

Οι πυκνωτές αποσύνδεσης για τις καρφίτσες VCP, VREF, VBUF και VREG πρέπει να τοποθετούνται όσο το δυνατόν πιο κοντά στις καρφίτσες, με ελάχιστη ισοδύναμη αντίσταση των ίχνων.Τα άλλα άκρα των πυκνωτών αποσύνδεσης για VREF, VBUF, και VREG συνδέονται με το πλησιέστερο AVSS_LN και στη συνέχεια να σηματοδοτούν το έδαφος μέσω ενός μαγνητικού σφαιριδίου.

Οι πυκνωτές αποσύνδεσης για VCC και VIO πρέπει να τοποθετούνται κοντά στις αντίστοιχες πινές.που απαιτούν ευρεία ίχνη PCB για τη διασφάλιση της σταθερότητας τάσης.

Για ομαλή συναρμολόγηση, αποφύγετε τη διαδρομή κάτω από το πακέτο και τοποθετήστε τα εξαρτήματα μακριά από περιοχές συγκέντρωσης άγχους.εξωτερικά μηχανικά σημεία επαφής, και περιοχές που είναι επιρρεπείς σε παραμόρφωση κατά την εγκατάσταση.
