Αντικατάσταση αισθητήρα αδράνειας πλοήγησης IMU 250Hz εύρους ζώνης κατά παρεμβολές

Ονομασία μάρκας:	Firepower
Αριθμός μοντέλου:	16488HA
MOQ:	1
τιμή:	Διαπραγματεύσιμα
Όροι πληρωμής:	Λ/Κ,Τ/Τ

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Σειρά γυροσκοπίων:

±500°/s

γυροσκόπιο Μηδενική σταθερότητα πόλωσης:

00,3 °/ώρα

Πεδίο ακρίβειας:

±20 γρ

Ασφάλεια μηδενικής μεροληψίας:

2ug

Διάταξη ζώνης (-3dB):

250hz

Διασύνδεση επικοινωνίας:

Μία-κανάλι SPI

Τυχαίο περπάτημα:

00,15°/√h

Δονήσεις:

10~2000Hz, 6,06g

Συσκευασία λεπτομέρειες:

σφουγγάρι/κουτί

Επισημαίνω:

Αισθητήρας αδράντιας πλοήγησης κατά παρεμβολών

ADIS16488 Εναλλακτική μονάδα IMU

250Hz εύρος ζώνης IMU

Περιγραφή προϊόντος

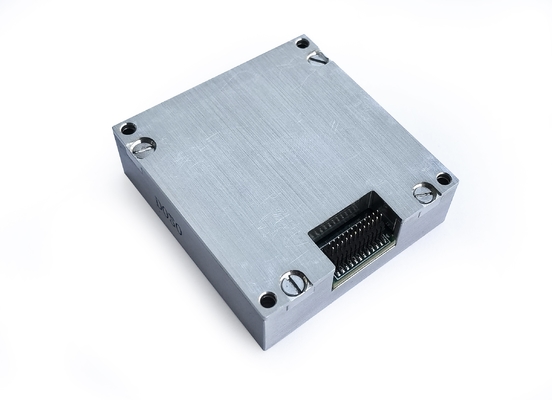

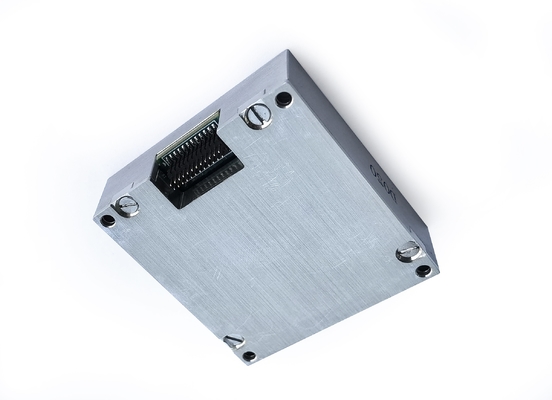

ΑντιδιαταραχήKT-EX 9-1 Αισθητήρας αδράνειας πλοήγησης IMU με ενσωματωμένο γυροσκόπιο τριών άξων

Περιγραφή του προϊόντος

ΗKT-EX 9-1 η μονάδα μέτρησης αδράνειας είναι ένα πλήρες σύστημα αδράνειας με ενσωματωμένο τριάξιο γυροσκόπιο και τριάξιο επιταχυνόμετρο, το οποίο χρησιμοποιείται για τη μέτρηση του τριάξονου γωνιακού ρυθμού,επιτάχυνση και άλλες παραμέτρους του φορέα, και εκδίδει τα δεδομένα μετά την αντιστάθμιση σφαλμάτων (συμπεριλαμβανομένης της αντιστάθμισης θερμοκρασίας, της αντιστάθμισης γωνίας δυσπροσαρμογής εγκατάστασης, της μη γραμμικής αντιστάθμισης κ.λπ.).) μέσω του SPI σύμφωνα με το πρωτόκολλο επικοινωνίας.

Βασικές παραμέτρους

Παράμετρος		Προϋποθέσεις δοκιμής	Ελάχιστη τιμή	Τυπική αξία	Μέγιστη τιμή	Μονάδα
Γυροσκόπηση	Δυναμικό εύρος μέτρησης			± 500		Ο/η
	Ασταθερότητα της μεροληψίας	Allan διακύμανση, καλύτερη από		0.3		Ο/η
	Σταθερότητα της μεροληψίας	1s ομαλή, RMS, καλύτερη από		10		Ο/η
	Προορισμοί σε πλήρη περιοχή θερμοκρασίας	-40 oC ~ 85 oC, 10 δευτερόλεπτα εξομάλυνσης, RMS		0.005		Ο/η
	Τυχαίο περπάτημα	1β		0.15		o/√h
	Επαναληψιμότητα μεροληψίας	1β		10		Ο/η
	Θόρυβος εξόδου	Χωρίς φιλτράρισμα, RMS		0.05		Ο/η
	Επαναληψιμότητα με συντελεστή κλίμακας	1β		0.01		%
	Μη γραμμικότητα του συντελεστή κλίμακας	1β		0.01		%
	Συντελεστής κλίμακας	FS=450 o/s, 32bit		2621440		LSB/°/sec
	Διάφρασμα ζώνης (-3 dB)			250		Hz
	Διασταυρούμενη ζεύξη			0.1		%
	Αίσθηση επιτάχυνσης			1		°/h/g
	Επίδραση διόρθωσης δονήσεων			0.5		°/h/g2
	Συχνότητα συντονισμού			12 χιλιάρικα		Hz
Επιταχυνόμετρο	Δυναμικό εύρος μέτρησης			±20		g
	Σταθερότητα της μεροληψίας	Διακύμανση Allan		2		Ού
	Προορισμοί σε πλήρη περιοχή θερμοκρασίας	-40 oC ~ 85 oC, 10 δευτερόλεπτα εξομάλυνσης, RMS		1		μg
	Τυχαίο περπάτημα	1β		0.029		m/s/√h
	Επαναληψιμότητα μεροληψίας	1β		5		μg
	Θόρυβος εξόδου	Χωρίς φιλτράρισμα, RMS		0.5		μg
	Επαναληψιμότητα με συντελεστή κλίμακας	1β		0.1		%
	Μη γραμμικότητα του συντελεστή κλίμακας	FS=20g		0.1		% FS
	Συντελεστής κλίμακας	±20, 32bit		65536000		g/LSB
	Διάφρασμα ζώνης (-3 dB)			250		Hz
	Διασταυρούμενη ζεύξη			0.1		%
Θερμοκρασία	Συντελεστής κλίμακας			0.0125		°C/LSB
Διασύνδεση επικοινωνίας	Μονόδρομος SPI	Εισάγετε τη συχνότητα του ρολογιού		8	15	MHz
Ηλεκτρικά χαρακτηριστικά	Τετάρτη	Συνεχές ρεύμα		3.3 ± 10%		V
	Κατανάλωση ενέργειας			1	1.5	W
	Ρίππλ	Π-Π		48±2	100	mV
Περιβάλλον χρήσης	Θερμοκρασία λειτουργίας	Μεταβαλλόμενη	-40		85	oC
	Θέρμανση αποθήκευσης		-55		85	oC
	Δονήσεις			10~2000Hz,6.06g
	Επιπτώσεις			1000 g,0.1ms

Σχέδιο περίγραμμα

Αντικατάσταση αισθητήρα αδράνειας πλοήγησης IMU 250Hz εύρους ζώνης κατά παρεμβολές 0

Κύρια πεδία εφαρμογής

Αντικατάσταση αισθητήρα αδράνειας πλοήγησης IMU 250Hz εύρους ζώνης κατά παρεμβολές 1

Συσκευή & Μεταφορά

Αντικατάσταση αισθητήρα αδράνειας πλοήγησης IMU 250Hz εύρους ζώνης κατά παρεμβολές 2

Αντικατάσταση αισθητήρα αδράνειας πλοήγησης IMU 250Hz εύρους ζώνης κατά παρεμβολές 3

Αντικατάσταση αισθητήρα αδράνειας πλοήγησης IMU 250Hz εύρους ζώνης κατά παρεμβολές 4
